Unique DV-ST UltraPure

Die Membranventile Alfa Laval Unique DV-ST UltraPure sind die naheliegende Wahl für die Pharma- und Biotech-Industrie (sowie für andere hygienebezogene Prozesse). Die kompakten und leichten Ventile bestehen aus einer Reihe von Basisteilen, darunter Ventilkörper, Membranen, Stellantriebe und Griffe. Die Auswahl bietet Ihnen eine Vielzahl von Konfigurationen, um die genauen Anforderungen Ihres Prozesses zu erfüllen.

DV ST Ultrapure diaphragm valve

Hochwertige Ventilkörper, bewährte Membranen, zuverlässige Stellantriebe

  • Kompaktes, leichtes und hygienisches Design – hochwertige Ventilkörper und Oberflächen mit niedrigem Ra-Wert
  • Vermindertes Kontaminationsrisiko – vollständig dokumentiert für den aseptischen Betrieb mit Standard-Ventilgehäuse mit niedrigem Ferritgehalt
  • Zuverlässige Membran mit langer Lebensdauer – erhältlich aus Hochleistungs-EPDM für kontinuierlichen Dampfbetrieb bei Temperaturen von bis zu 150 °C
  • Flexible Stellantriebe aus Edelstahl mit 5-Jahres-Garantie. Das Universal-Design ist in schlanken sowie Hochdruckversionen erhältlich.
  • Einfache Installation, Validierung und Qualifizierung, gestützt vom umfassenden Dokumentationspaket Alfa Laval Q-doc sowie vom Servicepartner-Netzwerk

Das Unique DV-ST UltraPure Membranventil ist für den pneumatischen oder manuellen Betrieb erhältlich. Für den pneumatischer Betrieb werden die Ventile durch Stellantriebe gesteuert, die je nach Ventilgröße, Membranmaterial (EPDM, PTFE/EPDM und TFM/PTFE) und gewähltem Stellantrieb mit Produktdrücken bis zu 10 bar arbeiten. Außerdem ist eine Reihe einfach zu montierender Anzeige- und Bedieneinheiten verfügbar.

Für den manuellen Betrieb werden die Membranventile durch Drehen eines am Körper befestigten Griffs gesteuert. Der Hebel verfügt über einen standardmäßigen Über-Schluss-Schutz, um die Lebensdauer der Membran zu verlängern. Alle Stahlteile sind je nach Grifftyp aus Edelstahl oder Verbundwerkstoff gefertigt.

.

Lange Ventil-Lebensdauer

Ein wartungsfreier Membran-Stellantrieb aus Edelstahl in autoklavierbarer Ausführung bietet hohe Korrosionsbeständigkeit. Dies garantiert einen störungsfreien Betrieb und eine lange Lebensdauer.

Stellantriebe für enge Räume und hohen Druck

Die Edelstahl-Antriebe für die Alfa Laval Unique DV-ST UltraPure Membranventile sind in zwei Ausführungen erhältlich: für Standard- und für Hochdruckanwendungen. Beide sind standardmäßig als ATEX-zertifizierte Membran-Stellantriebe in drei Ausführungen erhältlich: federschließend (NC), federöffnend (NO) und Luft/Luft-betätigt (A/A).

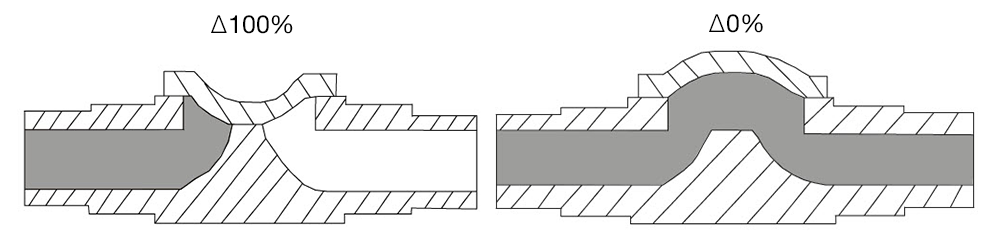

  • Das Alfa Laval Unique DV-ST UltraPure Slim (SS/SL) ist mit einem Standard-Stellantrieb ausgestattet, der je nach Ventilgröße und Membranmaterial normale Produktdrücke bis zu 10 bar (∆ = 100 %) bewältigt. Diese schlanke und kompakte Version minimiert die Toträume zwischen den Ventilen und erleichtert den Einbau des richtigen Abflusswinkels – auch bei beengten Platzverhältnissen. Der SS/SL-Membran-Stellantrieb ist zudem mit einem optionalen Hubbegrenzer für die Durchflusskontrolle erhältlich.
  • Alfa Laval Unique DV-ST UltraPure High Pressure (SS/HP) verfügt über einen Stellantrieb, der je nach Membranmaterial hohe Produktdrücke bis zu 10 bar (∆ = 0 %) bewältigt. Diese SS/HP-Version gewährleistet einen sicheren und robusten Betrieb in Systemen mit hohen Drücken.

Diaphragm valve technology

Ventiltechnologie Unique DV-ST UltraPure

Ob Premium oder Standard - Unique DV-ST verfügt bei allen Schmiede- und Blockventilen über Ventilkörper mit einem niedrigen Delta-Ferrit-Gehalt und definierten Schwefelgehalt. Zweiwegeventile werden einschließlich der Aderendhülsen für den Klemmkörper aus einem einzigen Block geschmiedet. T- und Tankauslassventile sind in verschiedenen Versionen erhältlich und werden ebenfalls aus einem Block gefertigt. Die hygienischen Membranventile sind in verschiedenen Ausführungen und Materialien verfügbar.

Die aseptischen Membranventile sind in Wehrbauweise gefertigt und als Träger für eine reine EPDM-Membran aus harten oder weichen Mischungen aus PTFE mit EPDM erhältlich. Sie können manuell oder mit pneumatischen Stellantrieben betrieben werden, die mit einer Reihe von Erfassungs- und Steuergeräten ausgestattet sind – darunter Steuergeräte, Positionsanzeiger, Hubbegrenzer und Ventilpositionierer.

Für alle Membrane sind Aushärtungsdaten und die Nachverfolgung der Zusammensetzung verfügbar, die den FDA/USP-Klassifizierungen entsprechen und TSE/ADI-konform sind.

Wartung und Zuverlässigkeit

Die Membranventile werden zusammen mit Alfa Laval Q-doc ausgeliefert, einem umfassenden Dokumentationspaket, das vollständige Transparenz über die gesamte Lieferkette bietet. Dies sorgt für reibungslose(n) Einkauf und Installation und erleichtert die Qualifizierung, Validierung und Änderungskontrolle. Basierend auf GDP deckt Q-doc alle Aspekte der Lieferung von Biotechnologie- und pharmazeutischen Geräten ab und bietet Kunden eine transparente und hervorragend dokumentierte Qualitätssicherung der erworbenen Ausrüstung.

Einzigartiges Design schafft Mehrwert


Wir setzen seit langem auf Unique DV-ST UltraPure-Ventile und können somit bestätigen, dass sie äußerst zuverlässig und die Membranen langlebig sind.

Horst Neuland, Chefingenieur der Anlage bei Bayer HealthCare in Wuppertal
.

Broschüre: Alfa Laval Membranventile Unique DV-ST UltraPure

Dank seines modularen Aufbaus und der verbesserten Kompatibilität besteht das Alfa Laval Unique DV-ST UltraPure-Membranventil aus einer Reihe von Basisteilen, mit denen Sie das Ventil im Handumdrehen an zahlreiche Anwendungen anpassen können.

Diaphragm valve brochure

So funktioniert es.

.

Unique DV-ST UltraPure besteht in der Standardausführung aus einem Ventilkörper, einer Membran, einem Griff oder einem Stellantrieb. In der manuellen Version drückt eine einfache Drehung des Griffs den Kompressor nach unten auf die Membran, presst ihn gegen das Wehr des Ventilkörpers und schließt das Ventil. Sie können das Ventil auch mit einem pneumatischen Stellantrieb steuern. Der Membran-Stellantrieb steuert die axiale Bewegung des Kolbens und öffnet oder schließt dadurch das Ventil in Abhängigkeit von der Stellantriebsfunktion. Die standardmäßig komplett aus Edelstahl gefertigten Stellantriebe sind in zwei Versionen erhältlich: der Unique DV-ST UltraPure Slim (SL) für Standardanwendungen und der Unique DV-ST UltraPure High Pressure (HP) für höhere Drücke. Beide sind als federschließende (NC), federöffnende (NO) und Luft/Luft-betätigte (A/A) Ventile sowie in ATEX-Versionen zum Einsatz in explosionsgefährdeten Bereichen erhältlich.

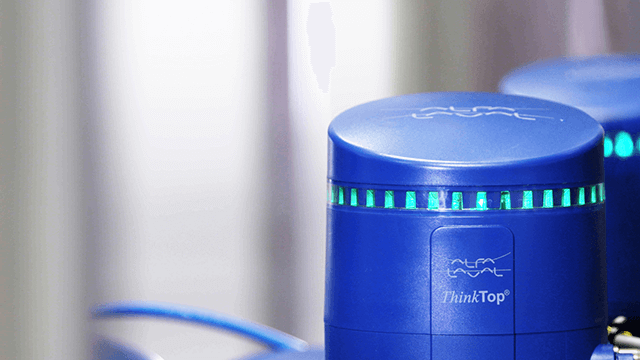

Sparen Sie Wasser mit ThinkTop
