Semi-verschweißte Plattenwärmetauscher
Alfa Laval bietet ein umfangreiches Sortiment an semi-verschweißten Plattenwärmetauschern für die Industrie, die für den Umgang mit Flüssigkeiten und Gasen ausgelegt sind, die mit Standarddichtungen nicht kompatibel sind oder einen Betrieb bei höheren Drücken erfordern. Diese Wärmetauscher werden häufig in Kälteanwendungen eingesetzt, insbesondere für die Verdampfung und Kondensation von Ammoniak und CO2, da sie widerstandsfähig gegen Eisbildung und Ermüdungsbeanspruchungen sind.
Hocheffizient und flexibel
- Platzsparendes Kompaktgerät
- Niedrige Betriebskosten dank hervorragender Energieeffizienz und verlängerten Wartungsintervallen
- Sichere und zuverlässige Abdichtung ohne Risiko einer Kreuzkontamination
- Druck- und temperaturbeständig
Sie können die halbgeschweißte Produktreihe von Alfa Laval Industrial für verschiedene Temperaturprogramme, Druckabfallbegrenzungen, Medien und Betriebsdrücke bestellen. Die verschiedenen Größen der Produktreihe decken einen vollständigen Bereich von Wärmeübertragungskapazitäten und Durchflussmengen ab. Alle sind sorgfältig konstruiert und ausgewählt, um eine optimale Leistung zu erzielen.
Performed unter Druck
Semi-verschweißte Wärmetauscher bieten im Vergleich zu Rohrbündelwärmetauschern eine überlegene Effizienz, Wirtschaftlichkeit und Flexibilität, weshalb sie in vielen industriellen Anwendungen die bevorzugte Wahl sind.
- Kompakt und platzsparend: Semi-verschweißte Wärmetauscher sind deutlich kleiner und leichter als Rohrbündelwärmetauscher und eignen sich daher ideal für Installationen mit begrenztem Platzangebot. Dank ihres modularen Aufbaus lassen sie sich leicht erweitern oder modifizieren, um sich an veränderte thermische Anforderungen anzupassen.
- Einfachere Wartung und Flexibilität: Während die verschweißten Teile für Langlebigkeit sorgen, ermöglicht die mit Dichtungen versehene Seite eine einfachere Reinigung, Inspektion und den Austausch von Platten. Diese Kombination gewährleistet langfristige Zuverlässigkeit und reduziert Ausfallzeiten.
- Energieeffizienz und Kosteneinsparungen: Semi-verschweißte Wärmetauscher sind so konzipiert, dass sie den Energieverbrauch und die Betriebskosten minimieren. Ihre hohe Wärmeübertragungseffizienz und ihr kompaktes Design reduzieren sowohl die Anschaffungs- als auch die laufenden Kosten, einschließlich der Kosten für Pumpenleistung und Wartung.
Hocheffizient mit einzigartigem Dichtungssystem
Die semi-verschweißten Plattenwärmetauscher von Alfa Laval eignen sich für Flüssigkeiten und Gase, die mit normalen Dichtungen oder höheren Drücken nicht kompatibel sind. Sie kommen häufig in Kälteanwendungen zur Verdampfung und Kondensation von Ammoniak und CO2 zum Einsatz.
Das einzigartige Alfa Laval RefTight™ Dichtungssystem garantiert eine lange Lebensdauer der Abdichtung zwischen den verschweißten Kanälen, da sich die Laserschweißung an der Außenseite der Ringdichtungsnut befindet. Die glatte Oberfläche sorgt für eine wirksame, gleichmäßige Abdichtung über den gesamten Dichtungsring.
Uniport™
Zwei Innovationen in einem
Hochleistungsdichtung für Hochdruckanwendungen
RefTightTM Dichtungssystem
Hochleistungsdichtung für Hochdruckanwendungen
CurveFlow™
Verteilerflächer
Verbessert den Medienfluss und minimiert das Ablagerungsrisiko.
GasketGuard™
Nutenschutz
Verlängerte Lebensdauer der Dichtung durch innovativen Schutz.
OmegaPort™
unrunde Bohrungen
Verbessert den Medienfluss und die thermische Effizienz.
ClipGrip™
Gewährleistet eine perfekte Abdichtung und problemlose Wartung.
Interessante Geschichten über industriell semi-verschweißte Wärmetauscher
Victoria, Australia
The Carwarp project of RayGen comprises 4 MW solar power plus a 3MW/50MWh ETS system that will save 10,000 tonnes CO2 emissions per year and provide renewable electricity day and night to approximately 1,000 homes. >> Read more.
Alfa Laval walks the talk
An ammonia heat pump absorbs the waste heat from the cooling system of the plate pressing operation in the Alfa Laval factory. Benefitting plate heat exchangers, it contains an ammonia charge of only 40 kg for a capacity of 827 kW with a COP of 7. >> Read more about the case.
Baiyin, China
A sulphuric acid plant in Northwest China captures low-grade heat for re-use. In winter, all the recovered low-grade heat could be put back into their system with 30% being used in production and the remaining 70% going to space heating. >> Read more.
Odense, Denmark
Alfa Laval is supplying the evaporators, condensers, subcoolers and oil coolers to the heat pumps. The impact of the facility’s heat recovery infrastructure will help recover 100,000 MWh of energy per year – enough to warm some 7,000 homes. >>read more about waste heat from the leading social media giant's data centre.
Thessaly, Greece
The final plant design resulted in a total ammonia charge for the plant of only 680 kg including the externally placed evaporative condensers, that hold 200 kg each. In total, the higher energy efficiency compared with a conventional system saves some 340 MWh/year and reduces the indirect CO2 emission of appr. 300 ton/year. >> Read more.
Bradford, England
The two plate heat exchangers handle a total duty of 1500 kW and are part of a central cooling system that feeds unit coolers to provide direct cooling to the main produce storage area and subsidiary section for meat and fish. >> Read more.
So funktioniert es.
Der Wärmeübertragungsbereich eines gedichteten Platten-und-Rahmen-Wärmetauschers besteht aus einer Reihe von Wellplatten, die zwischen dem Rahmen und den Druckplatten montiert sind. Dies ermöglicht die Einhaltung des konstruktiven Drucks. Um die höchste thermische Leistung zu erzielen und eine sehr enge Temperaturannäherung zu ermöglichen, werden Flüssigkeiten normalerweise im Gegenstrom durch den Wärmetauscher geleitet.
Die Abdichtung zwischen den Platten der semi-verschweißten Plattenwärmetauscher erfolgt abwechselnd durch Laserschweißungen und Dichtungen. Der laserverschweißte Kanal erlaubt die Verwendung von Flüssigkeiten, die nicht mit normalen Dichtungen kompatibel sind. Ein weiterer Vorteil ist auch der höhere Auslegungsdruck gegenüber ausschließlich gedichteten Platten-Rahmen-Wärmetauschern. Darüber hinaus gewährleistet das Alfa Laval RefTight™ Dichtungssystem eine gleichmäßige Anpresskraft über die gesamte Öffnungsdichtung.
Semi-verschweißte Plattenwärmetauscher sind in verschiedenen Presstiefen und Winkeln des Grätenmusters sowie verschiedenen Wellenformen erhältlich. Sie wurden alle sorgfältig entworfen und ausgewählt, um eine optimale Leistung zu erzielen. CurveFlow™ und der Verteilungsbereich mit würfelförmigem Muster sind zwei Designmerkmale, die eine gleichmäßige Verteilung der Flüssigkeiten auf der gesamten Platte gewährleisten. Dadurch kann die gesamte Wärmeübertragungsfläche voll ausgenutzt werden. Nicht zuletzt werden auch Stagnationszonen vermieden, die zu Ablagerungen führen können.
Eine hohe Strömungsturbulenz zwischen den Platten ermöglicht eine höhere Wärmeübertragung, führt allerdings auch zu einem Druckabfall. Unsere Wärmetechniker unterstützen Sie bei der Planung und Auswahl des Modells und der Konfiguration, die für Ihre Anwendungsanforderungen geeignet ist und Ihnen maximale Wärmetauschleistung bei minimalem Druckabfall sichert.

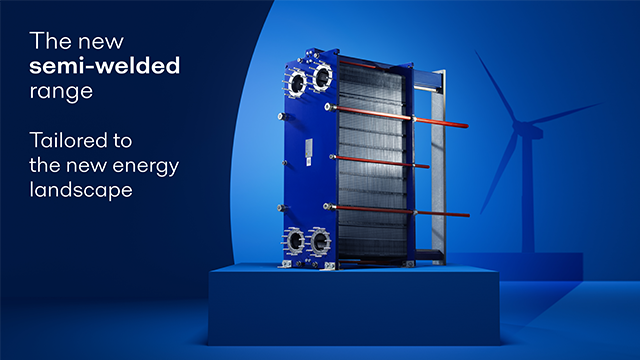

T25 – maßgeschneidert für die neue Energielandschaft
Der Drang nach Dekarbonisierung und erneuerbaren Lösungen ist daher größer denn je. Die semi-verschweißte Technologie von Alfa Laval verfügt über einzigartige Merkmale und Eigenschaften, die sich für mehrere neue umweltfreundliche Anwendungen wie grünen Wasserstoff, industrielle Wärmepumpen und Energiespeicherung sowie für bestehende traditionelle Anwendungen eignen.
Portfolio an Plattenwärmetauschern
Seit 90 Jahren entwickelt Alfa Laval Plattenwärmetauschertechnologie, die auf die Anwendungen unserer Kunden zugeschnitten ist. Heute bieten wir das umfassendste Portfolio an Plattenwärmetauschern auf dem Markt, um ein möglichst breites Spektrum an Anforderungen abzudecken.
