NF spiral
Alfa Laval nanofiltration spiral membranes (NF) are proven solutions for the high-yield concentration and demineralization of products such as antibiotics, whey and ultrafiltration permeate. They retain salts with a divalence in excess of 1 while small monovalent salts pass into the permeate. They can also be used for producing low-alcohol beverages with the alcohol component passing through the NF membrane, while the colour and aroma remain in the retentate.
Reduce overall production costs and boost product quality
- Cost effective operation thanks to low energy consumption
- Flexible – available in different combinations of length, diameter and spacer size
- Efficient - allows the simultaneous desalting and concentration of a range of products in various processes
- Minimal floor space required – compact design
- Extremely durable – excellent chemical and thermal stability and service life up to several years
A range of nanofiltration membranes
Our nanofiltration membranes feature pores down to 300 Daltons. Operating at pressures of up to 55 bar, the membranes allow small ions to pass through the membrane, while retaining larger ions and most organic components.
NF Membrane Series
Alfa Laval offers two types of spiral membranes for nanofiltration: NF and NF99HF. Both types are made of thin film composite membrane cast on polyester support. The rejection capacity for both is ≥99% (based upon magnesium sulfate).
All types are USDA approved and we can offer products with Halal certificates upon request.
Our nanofiltration spiral membrane materials are compliant with all major regulations
Onze spiraalgewonden membraanmateriaal voldoet aan alle belangrijke regelgeving
Alle membraanmateriaal dat wordt gebruikt voor zowel vlakke vellen als spiraalgewonden membraanconfiguraties voldoet aan EU-verordening (EG) 1935/2004, EU-verordening 10/2011, EU-verordening (EG) 2023/2006 en FDA-voorschriften (CFR) Titel 21, en is geschikt voor gebruik in voedsel- en farmaceutische verwerkingsprocessen. De conformiteit strekt zich ook uit tot de bijbehorende apparatuur en appendages, waaronder plaat-en-raam-units, elementbehuizingen en pompen, die veilige en efficiënte spiraalmembraanfiltratie ondersteunen in een breed scala aan industrieën.
Hoe het werkt
De basistechnologie achter membraanfiltratie bestaat uit het gebruik van een halfdoorlatend membraan om een vloeistof in twee afzonderlijke stromen te scheiden.
Door deze vloeistof over het oppervlak van het membraan te pompen, ontstaat er een positieve trans-membraandruk die ervoor zorgt dat alle componenten die kleiner zijn dan de poriegrootte van het membraan erdoorheen kunnen gaan, wat het permeaat vormt.
Componenten die groter zijn dan de poriegrootte kunnen er simpelweg niet doorheen en blijven achter in wat het retentaat wordt genoemd. Het oppervlak van het spiraalgewonden membraan wordt vrij gehouden van blokkades door de kracht van de vloeistofstroom die parallel aan het membraanoppervlak beweegt.

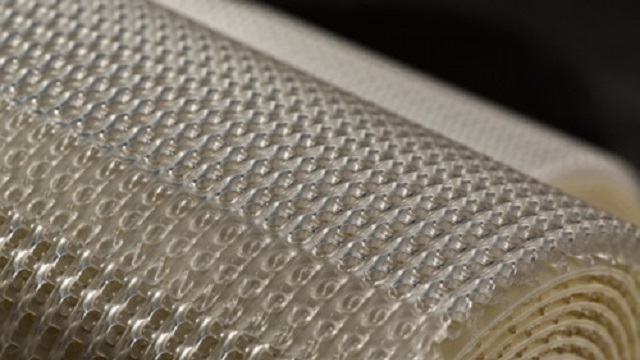

Construction of the nanofiltration spiral membrane
Efficiënte spiraalmembraanfiltratie
Een spiraalmembraan bestaat uit meerdere membraanzakjes met twee membraanvellen gescheiden door een permeaat-afstandshoudernet, elk verlijmd aan een centrale permeaatverzamelbuis.
Tussen elk paar membraanzakjes bevindt zich een afstandshouder die het toevoerkanaal vormt, waardoor de voeding over de lengte van het spiraalgewonden membraan stroomt, terwijl het permeaat dat door het membraan in het membraanzakje gaat, in een spiraalpatroon naar de permeaatverzamelbuis stroomt.
Rood = Voeding/retentaat.
Groen = Permeaat.
The flow pattern in a nanofiltration spiral membrane where red represents the feed/retentate and yellow the permeate.
