Alfa Laval

Aalborg EX

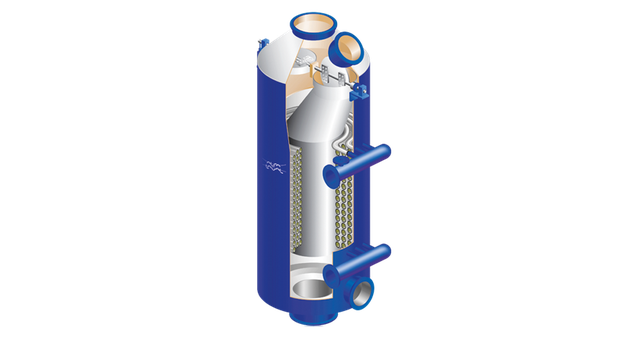

Alfa Laval Aalborg ist der Weltmarktführer bei der Lieferung von thermischen Flüssigkeitssystemen für die Schifffahrt. Aalborg EX ist ein vertikaler Heizer mit Zwangsumlauf zur Rückgewinnung von Wärme aus Abgasen.

Aalborg EX是一种强制循环的立式加热器，用于从废气中的热量回收。-thermal fluid system

Neben dem Engineering und der Produktion der thermischen Flüssigkeitserhitzer, die wir komplett mit Brenner und Kühlsystem liefern, liefert Alfa Laval Aalborg die folgende Ausrüstung:

  • Auflage
  • Ventile
  • Ausdehnungsbehälter
  • Kipper-Kühler
  • Tankreinigungs-Heizgeräte
  • Wärmeaustauscher
  • Elektrische Heizungen
  • Unbefeuerte Dampfkessel
  • Die Ersatzteile

Sicherheits- und Kontrollsysteme

Die Thermofluidsysteme von Alfa Laval Aalborg können mit einem intern entwickelten PLC-Bedienfeld geliefert werden. Über den 12-Zoll-Touchscreen dieses Bedienfeldes hat der Bediener einen klaren Überblick über das gesamte Heizsystem und dessen Status. Die verschiedenen Arten von Feldbusverbindungen für die Kommunikation bedeuten, dass der Anschluss eines zweiten Touchscreens und/oder der Anschluss des Systems an eine Alarmzentrale sehr einfach ist.

Merkmale und Vorteile

  • Vertikaler Heizer mit Zwangsumlauf zur Rückgewinnung von Wärme aus Abgasen
  • Ausgelegt mit geringem Druckverlust
  • Auf Wunsch mit integrierten Ein- und Auslasskästen ausgestattet
  • Spulen aus blanken Rohren
  • Integrierte Abgas-Bypassklappe als Option (bis zu 80.000 kg/h Abgasstrom)
  • Oben montierte Wasserwaschanlage zur Rußreinigung bei Nichtbetrieb und Brandbekämpfung
  • Rußreinigungssystem während des Betriebs am Abgaseinlass montiert

Entwurfsdaten

  • Leistung: 100 - 5.000 kW
  • Auslegungsdruck:10/13 bar(g)
  • Auslegungstemperatur des Wärmeträgermediums: 300 ºC

So funktioniert es.

Thermal fluid systems on ships are used to supply heat for various kinds of heat consumers like fuel oil tanks, separators and fuel heaters and to heat all types of cargo such as bitumen, oil products and chemicals.


Also tank washing systems, steam generators and central heating systems are typical fields of application.
In thermal fluid systems, the produced heat is transferred to the ship’s heat consumers by means of a transfer fluid, usually a mineral oil. Pumps circulate the fluid through the closed system, passing the fuel oil fired heaters and economisers.



The fluid remains in liquid phase during the entire process enabling high temperatures with the lowest pressures possible. The simplicity of the system and the preserving nature of the oil makes this a very reliable and low maintenance solution. The system is easy to operate and due to the system design the thermal oil has a long lifetime.

Advantages for shipyards

  • Fast and professional proposals
  • Complete engineered system solutions
  • More than 30 years of experience in thermal fluid technology
  • In-house production of core products
  • Simple system with a limited number of components to be installed
  • Delivery of all necessary system components
  • Compact heaters with a small footprint
  • Small heating surface in the tanks
  • Extensive list of references

Advantages for shipowners

  • High temperatures with low pressures
  • Fully automatic safety system
  • Low fuel consumption
  • Easy operation
  • Low maintenance costs
  • Long life of thermal fluid due to the optimal system design
  • Innovative capabilities of the complete Aalborg Industries Group
  • Integrated PLC control and Energy
  • Management System (EMS)
  • Global After Sales support network
