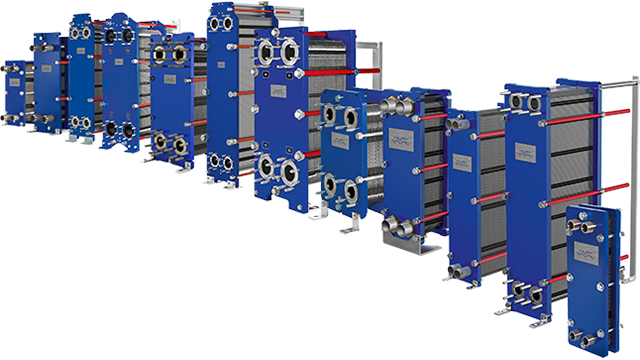

Industrielle Plattenwärmetauscher
Unser breites Sortiment an industriellen geschraubten Plattenwärmetauschern eignet sich für alle Arten von Industrieanwendungen und vielfältige Anwendungen, von Erwärmung, Kühlung über Wärmerückgewinnung bis zu Kondensation und Verdampfung. Wir sind ständig bemüht, das Sortiment durch neue Leistungskriterien und noch höhere Flexibilität zu erweitern und zu verbessern. Was heute als „neue Generation“ bezeichnet wird, wird Standard für alle industriellen Plattenwärmetauscher von Alfa Laval sein.
Auf dem Weg zu neuen Standards in Bezug auf Effizienz, Zuverlässigkeit und Servicefreundlichkeit
- Hohe Energieeffizienz
- Flexibel – konfigurierbar für ein breites Anwendungsspektrum
- Gewährleistet eine optimale Leistung in speziellen Anwendungen anhand ihrer jeweiligen Anforderungen
- Einfache Installation
- Hohe Servicefreundlichkeit
Unsere industriellen geschraubten Plattenwärmetauscher sind energieeffizient, kompakt, einfach zu warten, leicht an Kapazitätsänderungen anzupassen und überzeugen durch den relativ geringen Investitionsaufwand. Die große Auswahl an Optionen in Bezug auf Größe, Plattenmaterial und Dichtungswerkstoff sowie Zubehör ermöglicht es, diese speziell für Ihre Anwendung zu konzipieren und zu konfigurieren - von einfachen bis extrem komplexen Aufgaben mit hohen Anforderungen an Leistung und Dokumentation.
Neue Produkte
Der neuste gedichtete Plattenwärmetauscher
Lernen Sie den neuen Alfa Laval T10 kennen! Sie erhalten mit unserem neuesten geschraubten Plattenwärmetauscher eine bis zu 30 Prozent höhere thermische Effizienz, mehr Leistung, geringere Betriebskosten und einen besserer Produktfluss. Ein revolutionäres neues Plattenkonzept macht’s möglich.
Wissen als Service
Gerne teilen wir unser Wissen mit Ihnen. Ob Webinare, Online-Schulungen oder unsere umfangreiche Wissensdatenbank: Alle unsere Angebote sind leicht zugänglich und haben das Ziel, Sie bei Ihrer Planungstätigkeit bestmöglich zu unterstützen.
Plattenwärmetauscher online auswählen
Den richtigen Wärmeübertrager für Ihren speziellen Anwendungsfall finden Sie jetzt schneller denn je – mit dem neuen Alfa Laval Product Catalog, unserem übersichtlichen Produktfinder. So erhalten Sie in wenigen Schritten Ihr Angebot von unseren Partnern.
- Wählen Sie Ihren Anwendungsbereich aus
- Grenzen Sie die Produkte mit einem Filter weiter ein
- Stellen Sie eine unverbindliche Preisanfrage
Zusätzlich erhalten Sie persönliche Beratung im Live-Chat (Mo-Fr: 8-16 Uhr)
Sorgen Sie bereits für eine optimale Leistung und lange Lebensdauer Ihres Plattenwärmetauschers?
Wärmetauscher sollten regelmäßig gewartet werden, damit der Produktionsprozess reibungslos läuft und die Produktqualität stimmt. Entdecken Sie, wie Sie von der Rekonditionierung Ihrer Plattenwärmetauscher durch Alfa Laval profitieren können.
Benötigen Sie BIM-Dateien oder Ausschreibungstexte?
In unserem TGA-Portal für Planungsbüros und Anlagenbauer haben wir nützliche Tools und Dateien zusammengestellt, wie zum Beispiel:
- Ausschreibungstexte für alle Alfa Laval Plattenwärmetauscher
- 3D-Zeichnungen
- Dokumentation
- BIM-Dateien (Building Information Modelling)
Broschüren
Möchten Sie die Produktportfoliobroschüre unserer gedichteten Plattenwärmetauscher herunterladen?
Erfahren Sie mehr über unser komplettes Sortiment an geschraubten Plattenwärmetauschern.
Der Schlüssel zur effizienten Wärmeübertragung
Finden Sie heraus, wie Alfa Laval gedichtete Plattenwärmetauscher Ihnen den optimalen Betrieb für Ihre Anwendung ermöglichen.
Funktionsprinzip
Der Wärmeübertragungsbereich eines geschraubten Plattenwärmetauschers besteht aus einer Reihe von Wellplatten, die zwischen einem Rahmen und Druckplatten montiert sind, um den Druck aufrechtzuerhalten. Dichtungen bilden den hermetischen Abschluss zwischen den Platten. Flüssigkeiten strömen normalerweise im Gegenstrom durch den Wärmetauscher. Dies ergibt die effizienteste thermische Leistung und ermöglicht eine sehr enge Temperaturannäherung, d. h. eine geringe Temperaturdifferenz zwischen dem austretenden Prozessmedium und dem eintretenden Betriebsmedium.
Merkmale, die den Unterschied machen
Die industriellen geschraubten Plattenwärmetauscher empfehlen sich durch ihren Funktionsumfang als eine Familie effizienter und zuverlässiger Arbeitsgeräte, die über den gesamten Produktlebenszyklus wartungs- und servicefreundlich sind.
Energieeffizienz
Indem Sie die Effizienz Ihres Wärmetauschers verbessern, können Sie die Produktion maximieren und den Energieverbrauch minimieren. Dies macht sich positiv in der Stromrechnung bemerkbar und verbessert den ökologischen Fußabdruck.
Weitere Informationen finden Sie in den nachfolgenden Produktanimationen oder unter von unseren technischen Experten.
Energieeffizienz
Indem Sie die Effizienz Ihres Wärmetauschers verbessern, können Sie die Produktion maximieren und den Energieverbrauch minimieren. Dies macht sich positiv in der Stromrechnung bemerkbar und verbessert den ökologischen Fußabdruck.
Weitere Informationen finden Sie in den nachfolgenden Produktanimationen oder clicken Sie hier, um von unseren technischen Experten beraten werden.
CurveFlow™
Verteilerflächer
Verbessert den Produktfluss und minimiert das Risiko von Ablagerungen..
Versetzte Dichtungsnut
Stellt die Nutzung der Platten für maximale Wärmeübertragungseffizienz sicher.
OmegaPort™
unrunde Bohrungen
Verbessert den Produktfluss und die thermische Effizienz.
FlexFlow™
Plattendesign
Verbessert die thermische Effizienz und optimiert die Nutzung des Druckabfalls.
Zuverlässigkeit
Wir sind stets bemüht, die Zuverlässigkeit aller Aspekte unserer geschraubten Plattenwärmetauscher zu verbessern. Wir konzentrieren uns auf langlebige Designs, die auf robusten Materialien und sicheren Herstellungsprozessen basieren.
Weitere Informationen finden Sie in den nachfolgenden Produktanimationen oder unter von unseren technischen Experten.
PowerArc™
Plattenprägung
Verbessert die Plattensteifigkeit für eine längere Lebensdauer.
Fünf-Punkt-Aufhängung
Gewährleistet zuverlässige Plattenpositionierung und Servicefreundlichkeit für große Einheiten.
SteerLock™
Plattenausrichtung
Gewährleistet eine zuverlässige Plattenpositionierung und einfache Wartung.
Servicefreundlichkeit
Das einfache Öffnen und Schließen der Platte und des Rahmens mit Dichtungen ermöglicht eine problemlose Inspektion und Wartung. Sie können das Gerät auch einfach an neue Prozessbedingungen anpassen.
Weitere Informationen finden Sie in den nachfolgenden Produktanimationen oder clicken Sie hier, um von unseren technischen Experten beraten werden.
ClipGrip™
Gewährleistet eine perfekte Abdichtung und problemlose Wartung.
T-Profil
Ermöglicht eine niedrigere Einheit, die leicht zu warten ist.
Lagergehäuse
Gewährleistet das leichte Öffnen der Einheit für eine reibungslosere und effizientere Wartung.
Compact Frame
Erleichtert die Wartung und minimiert den Servicebereichsbedarf.
Entdecken Sie weitere Funktionen
Ein Alfa Laval Wärmetauscher mit Dichtung verfügt über viele weitere Merkmale, die den Unterschied ausmachen. Die Verbindung von Neuerungen mit bewährten Konzepten bietet umfassende Vorteile wie niedrige Gesamtkosten über den Produktlebenszyklus, höhere Produktionsleistung, minimierte Ausfallzeiten und mehr Sicherheit für das Personal.
In den Produktbroschüren finden Sie die vollständige Liste der Merkmale der einzelnen Modelle der Industrial-Produktreihe.
Kurvenführung
Geneigte Schraubenöffnung
Leckkammer
Langmuttern
Sicherungsscheibe
Verkörntes Bolzenende
Schlüssellochförmige Bolzenaufnahme
Druckplattenwalze
Unterschiedliche Platten für unterschiedliche industrielle Anforderungen
Die Platten sind mit verschiedenen Presstiefen, Winkeln des Grätenmusters und verschiedenen Wellenformen erhältlich – alles sorgfältig entworfen und ausgewählt, um ein Optimum an Leistung zu erzielen. Unsere Industrial-Linie ist mit vier Hauptplattenkonfigurationen erhältlich:
- Einzelplatte mit grätenförmigem Muster für parallele Strömung ermöglicht optimale Werte bei Wärmeleistung und Druckabfall.
- Einzelplatte mit grätenförmigem Muster für diagonale Strömung ermöglicht optimale Wärmeleistung bei horizontaler Montage und vollständiger Entwässerung.
- Doppelwandige Platte, wenn das Vermischen von Flüssigkeiten ausgeschlossen werden muss.
- Doppelwandige Gemini-Platte, wenn bei hygienischen Anwendungen das Vermischen von Flüssigkeiten vermieden werden muss.
Der Verteilungsbereich sorgt für eine gleichmäßige Verteilung der Flüssigkeiten auf der Wärmeübertragungsfläche und trägt zur Vermeidung von Stagnationszonen bei, die zu Ablagerungen führen können.
Eine Reihe von Konstruktionsmerkmalen trägt zur Maximierung der Wärmeübertragung bei. Die hohe termische Effizienz pro m2 minimiert die Anzahl der Platten den Rohstoffverbrauch. Dies ergibt eine kompakte, platzsparende Einheit.
Eine hohe Strömungsturbulenz zwischen den Platten ermöglicht zwar eine höhere Wärmeübertragung, führt allerdings auch zu einem Druckabfall. Unsere Wärmetechniker können Sie bei der Auswahl der Modelle und Konfigurationen unterstützen, die für Ihre Anwendung geeignet sind und eine maximale Wärmetauschleistung bei minimalem Druckabfall liefern.
Die Dichtungen dienen zur effizienten Abdichtung des geschraubten Plattenwärmetauschers. Die Werte für Profil, Breite, Stärke sowie Art und Zusammensetzung des Polymers werden für jeden Wärmetauscher und dessen vorgesehenen Einsatzbereich abgestimmt. Je nach Anwendung und Häufigkeit der Geräteöffnungen wird die Dichtung entweder mit den Clips oder Fingern befestigt oder auf die Platte geklebt. Für eine maximale Haftung bei Anwendungen, bei denen eine häufige Reinigung erforderlich ist, verwenden wir einen speziell entwickelten, ausgehärteten Zweikomponenten-Epoxidkleber.
Industrielle geschraubte Plattenwärmetauscher mit AHRI-Zertifizierung
Die Alfa Laval Wärmetauscher der Serie AlfaQ sind nach dem Zertifizierungsprogramm des AHRI* für Flüssig-Flüssig-Wärmetauscher (AHRI 400 LLHE) zertifiziert, das die Wärmeleistung gemäß den vom Hersteller veröffentlichten Spezifikationen sicherstellt. Typische HLK-Anwendungen umfassen Fernkühlstationen, Eisspeichersysteme, Rechenzentrumskühlung und Freikühlsysteme. Lesen Sie mehr über die Alfa Laval AlfaQ-Reihe.
- Beseitigen Sie Unsicherheiten bezüglich der thermischen Leistung
- Reduzierter systemweiter Energieverbrauch und geringere Betriebskosten
- Kompromisslose Umweltleistung
- Unabhängige Versicherung
- Drei Jahre Garantie
Unterdimensionierte Wärmetauscher können zu einem höheren systemweiten Energieverbrauch, höheren Betriebskosten und einer beeinträchtigten Umweltleistung führen. Mit der AHRI-Zertifizierung können Sie sicher sein, dass der Plattenwärmetauscher wie erforderlich funktioniert. Kein Risiko einer zu schwachen Leistungsdimensionierung. Keine Unsicherheit. Garantierte Leistung.
* Das Zertifikat des US-amerikanischen AHRI (Air Conditioning, Heating & Refrigeration Institute) ist weltweit das einzige externe Leistungszertifikat für Plattenwärmetauscher.
