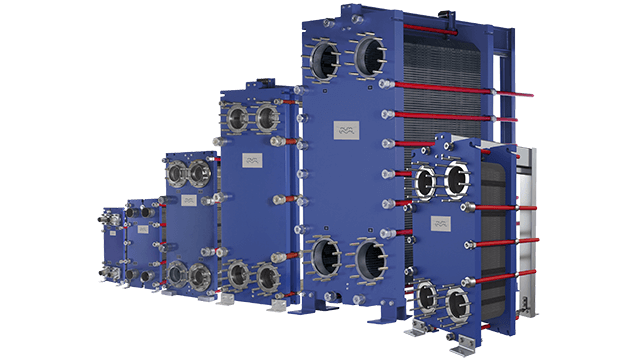

Semi-verschweißte Plattenwärmetauscher
Semi-verschweißte Plattenwärmetauscher eignen sich für die Kältetechnik, chemische Prozesse und verschiedene Arten industrieller Versorgungsaufgaben. Das einzigartige Alfa Laval RefTight™ Dichtungssystem sorgt für eine lange Lebensdauer der Abdichtung zwischen den verschweißten Kanälen, da sich die Laserschweißung an der Außenseite der Ringdichtungsnut befindet. Die glatte Oberfläche sorgt für eine wirksame, gleichmäßige Abdichtung über den gesamten Dichtungsring.
Hocheffizient und flexibel
- Platzsparende Kompakteinheit
- Geringe Betriebskosten dank überlegener Energieeffizienz und verlängerter Wartungsintervalle
- Hohe betriebssicherheit auch bei robusten Anwendungen
- Beständig gegen Druck und Temperaturermüdung
Sie können semi-verschweißten Plattenwärmetauscher von Alfa Laval für verschiedene Temperaturprogramme, Druckabfallbegrenzungen, Medien und Betriebsdrücke bestellen. Die verschiedenen Größen in der Produktlinie decken ein breites Spektrum an Wärmeübertragungskapazitäten und -strömen ab. Alle wurden alle sorgfältig entworfen und ausgewählt, um eine optimale Leistung zu erzielen.
Wissen als Service
Gerne teilen wir unser Wissen mit Ihnen. Ob Webinare, Online-Schulungen oder unsere umfangreiche Wissensdatenbank: Alle unsere Angebote sind leicht zugänglich und haben das Ziel, Sie bei Ihrer Planungstätigkeit bestmöglich zu unterstützen.
Besuchen Sie Alfa Laval auf der Chillventa eSpecial: 13.-15. Oktober
2020 findet die weltweit führende Fachmesse für Kältetechnik digital statt – und Alfa Laval ist für Sie mit dabei. Vom 13. bis 15. Oktober geben Ihnen unsere Experten auf der Veranstaltungsplattform spannende Einblicke, beantworten Ihre Fragen und vernetzen sich online mit der weltweitem Kälte-, HLK- und Wärmepumpen-Community. Hoffentlich treffen wir Sie dort!
Plattenwärmetauscher online auswählen
Den richtigen Wärmeübertrager für Ihren speziellen Anwendungsfall finden Sie jetzt schneller denn je – mit dem neuen Alfa Laval Product Catalog, unserem übersichtlichen Produktfinder. So erhalten Sie in wenigen Schritten Ihr Angebot von unseren Partnern.
- Wählen Sie Ihren Anwendungsbereich aus
- Grenzen Sie die Produkte mit einem Filter weiter ein
- Stellen Sie eine unverbindliche Preisanfrage
Zusätzlich erhalten Sie persönliche Beratung im Live-Chat (Mo-Fr: 8-16 Uhr)
Sorgen Sie bereits für eine optimale Leistung und lange Lebensdauer Ihres Plattenwärmetauschers?
Wärmetauscher sollten regelmäßig gewartet werden, damit der Produktionsprozess reibungslos läuft und die Produktqualität stimmt. Entdecken Sie, wie Sie von der Rekonditionierung Ihrer Plattenwärmetauscher durch Alfa Laval profitieren können.
Benötigen Sie BIM-Dateien oder Ausschreibungstexte?
In unserem TGA-Portal für Planungsbüros und Anlagenbauer haben wir nützliche Tools und Dateien zusammengestellt, wie zum Beispiel:
- Ausschreibungstexte für alle Alfa Laval Plattenwärmetauscher
- 3D-Zeichnungen
- Dokumentation
- BIM-Dateien (Building Information Modelling)
Höhere Drücke erfordern einen höheren Standard
Wenn Ihre Heiz- und Kühlaufgaben höhere Drücke erfordern, ist es Zeit für Ihr Unternehmen, einen höheren Technologiestandard zu fordern. Entdecken Sie die absolute Zuverlässigkeit und effiziente Wärmeleistung mit den neuen semi-verschweißten Wärmetauschern von Alfa Laval.
Die Technologie
Hocheffizient mit einzigartigem Dichtungssystem
Die semi-verschweißten Plattenwärmetauscher von Alfa Laval eignen sich für Flüssigkeiten und Gase, die mit normalen Dichtungen oder höheren Drücken nicht kompatibel sind. Sie kommen häufig in Kälteanwendungen zur Verdampfung und Kondensation von Ammoniak und CO2 zum Einsatz.
Das einzigartige Alfa Laval RefTight™ Dichtungssystem garantiert eine lange Lebensdauer der Abdichtung zwischen den verschweißten Kanälen, da sich die Laserschweißung an der Außenseite der Ringdichtungsnut befindet. Die glatte Oberfläche sorgt für eine wirksame, gleichmäßige Abdichtung über den gesamten Dichtungsring.
Was macht unsere Plattenwärmetauscher so zuverlässig, effizient und wartungsfreundlich?
Die semi-verschweißten Plattenwärmetauscher von Alfa Laval sind mit durchdachten Merkmalen ausgestattet, die den Unterschied ausmachen. Sie sind wartungsfreundlich und haben eine lange Lebensdauer.
RefTight™ Dichtungssystem
Hochleistungsdichtung für Hochdruckanwendungen
CurveFlow™
Verteilerflächer
Verbessert den Medienfluss und minimiert das Ablagerungsrisiko.
OmegaPort™
unrunde Bohrungen
Verbessert den Medienfluss und die thermische Effizienz.
ClipGrip™
Gewährleistet eine perfekte Abdichtung und problemlose Wartung.
Fünf-Punkt-Aufhänung
Bietet präzise Positionierung und Servicefreundlichkeit der Einheiten.
T-Profil
Ermöglicht eine niedrigere Bauhöhe für eine einfachere Wartung.
So funktioniert es.
Der Wärmeübertragungsbereich eines gedichteten Platten-und-Rahmen-Wärmetauschers besteht aus einer Reihe von Wellplatten, die zwischen dem Rahmen und den Druckplatten montiert sind. Dies ermöglicht die Einhaltung des konstruktiven Drucks. Um die höchste thermische Leistung zu erzielen und eine sehr enge Temperaturannäherung zu ermöglichen, werden Flüssigkeiten normalerweise im Gegenstrom durch den Wärmetauscher geleitet.
Die Abdichtung zwischen den Platten der semi-verschweißten Plattenwärmetauscher erfolgt abwechselnd durch Laserschweißungen und Dichtungen. Der laserverschweißte Kanal erlaubt die Verwendung von Flüssigkeiten, die nicht mit normalen Dichtungen kompatibel sind. Ein weiterer Vorteil ist auch der höhere Auslegungsdruck gegenüber ausschließlich gedichteten Platten-Rahmen-Wärmetauschern. Darüber hinaus gewährleistet das Alfa Laval RefTight™ Dichtungssystem eine gleichmäßige Anpresskraft über die gesamte Öffnungsdichtung.
Semi-verschweißte Plattenwärmetauscher sind in verschiedenen Presstiefen und Winkeln des Grätenmusters sowie verschiedenen Wellenformen erhältlich. Sie wurden alle sorgfältig entworfen und ausgewählt, um eine optimale Leistung zu erzielen. CurveFlow™ und der Verteilungsbereich mit würfelförmigem Muster sind zwei Designmerkmale, die eine gleichmäßige Verteilung der Flüssigkeiten auf der gesamten Platte gewährleisten. Dadurch kann die gesamte Wärmeübertragungsfläche voll ausgenutzt werden. Nicht zuletzt werden auch Stagnationszonen vermieden, die zu Ablagerungen führen können.
Eine hohe Strömungsturbulenz zwischen den Platten ermöglicht eine höhere Wärmeübertragung, führt allerdings auch zu einem Druckabfall. Unsere Wärmetechniker unterstützen Sie bei der Planung und Auswahl des Modells und der Konfiguration, die für Ihre Anwendungsanforderungen geeignet ist und Ihnen maximale Wärmetauschleistung bei minimalem Druckabfall sichert.
Flüssigkeit/Flüssigkeit-GPHE
Dampferhitzer-GPHE
GPHE mit 2 Durchgängen
T-Profil
Leckkammer
Alfa Laval Dichtungsprofil
Geneigte Schraubenöffnung
Druckplattenwalze
Langmuttern
Dichtungskleber
