Niagara Nassoberflächen-Luftkühler
Alfa Laval Niagara Wet Surface Air Coolers (WSAC®) sind speziell angefertigte Kühl- und Kondensationssysteme mit geschlossenem Regelkreis, die hohe Leistung, niedrige Betriebskosten, kompakte Abmessungen und zuverlässigen Betrieb vereinen. Die WSACs von Alfa Laval Niagara sind für ihr robustes Design und ihre hohe Effizienz bekannt und werden in zahlreichen anspruchsvollen Branchen eingesetzt. Ihr geringer Wasserverbrauch und ihre hohe Kühlleistung haben sie zu einer beliebten Option für Anwendu
Vorteile
- Niedrigste mögliche Austrittstemperatur der Prozessflüssigkeit dank Verdunstungskühlung
- Minimaler Wasserverbrauch: Das Kühlwasser kann rückgeführt werden und das Zusatzwasser kann von geringer Qualität sein
- Geringer Energieverbrauch
- Kompakte Größe und äußerst niedrige Lebenszykluskosten
- Bewährte Technologie und lange Lebensdauer
Nachhaltige Leistung
Die Optimierung Ihrer Kühlprozesse ist eine unkomplizierte Möglichkeit, die Nachhaltigkeit zu verbessern – sowohl in betrieblicher als auch in ökologischer Hinsicht. Mit der richtigen Ausrüstung maximieren Sie die Kühlleistung und Energieeffizienz, während der Wasserverbrauch und die Servicekosten niedrig bleiben. In unserer Broschüre erfahren Sie, wie wir Ihnen bei der Verbesserung Ihrer Kühlvorgänge helfen können.
Treffen Sie unsere Experten
Full cooling capacity cooling systems all year round
The sustainable alternative to cooling tower systems & air coolers
Vollständig angepasst
Äußerst langlebige Ausrüstung
Die WSACs von Alfa Laval Niagara sind so konzipiert, dass sie den Anforderungen und Standards der Industrie entsprechen. Sie können einem Druck von bis zu ca. 17000 kN/m2 standhalten und erfüllen die ASME-, TEMA-, PED- und API-Anforderungen. Alle Materialien, die mit dem Prozessstrom in Kontakt kommen, können bei Bedarf eine vollständige ASME-Materialzertifizierung erhalten. Die Einheiten sind feuerfest und können für den Einsatz in Ex-Umgebungen konstruiert werden.
Die Rohre können entweder gerade oder schlangenförmig sein. Gerade Rohre sind die bevorzugte Wahl bei Ablagerungen an Prozessmedien und geringem erforderlichen Druckabfall. Die Rohrleitungen können so angeordnet und mit Ventilen versehen werden, dass jedes Rohrbündel während des Gerätebetriebs zur Wartung außer Betrieb genommen werden kann.
Alle Komponenten sind standardmäßig aus feuerverzinktem Stahl mit hervorragender Korrosionsbeständigkeit. Für Anwendungen mit korrosiven Medien können die Rohrbündel in verschiedenen Materialien geliefert werden, z. B. in verschiedenen Edelstahlsorten, Superduplex und Titan.
Speziell gefertigte Systeme
Alle WSAC-Systeme von Alfa Laval Niagara sind einzigartig und speziell angefertigt, um die genauen Anforderungen ihrer zugedachten Aufgaben zu erfüllen. Dazu gehören Einlass- und Auslasstemperaturen, Umgebungsbedingungen, Strömungsgeschwindigkeit, Vorhandensein korrosiver Medien, erforderlicher Druckabfall usw.
Redundanz kann in die Geräte integriert werden, um Ausfallzeiten für die Wartung zu minimieren oder zu eliminieren. Dies kann Komponenten wie Ersatzlüfter, Sprühpumpen und sogar Rohrbündel beinhalten. Die Einheiten können auch so gestaltet werden, dass sie mehrere separate Prozessströme unabhängig voneinander kühlen.
Von klein bis groß
WSAC-Systeme gibt es in allen Größen, von kleinen, verpackten Einheiten bis hin zu großen Feldsystemen:
Verpackte Systeme
Bei den verpackten Systemen handelt es sich um gerippte, vorverrohrte und vorverdrahtete Einheiten mit Schaltschränken. Diese werkseitig geprüften Plug-and-Play-Einheiten sorgen für eine schnelle und einfache Installation und halten die Installationskosten niedrig.
Modulare Systeme
Unsere modularen Systeme sind ideal, wenn die Kühlleistung einfach und effizient erweitert werden muss. Diese WSACs mittlerer Größe haben Gehäuse aus schwerem Stahl und werden in vorgefertigten Modulen geliefert, die vor Ort leicht zusammengebaut werden können.

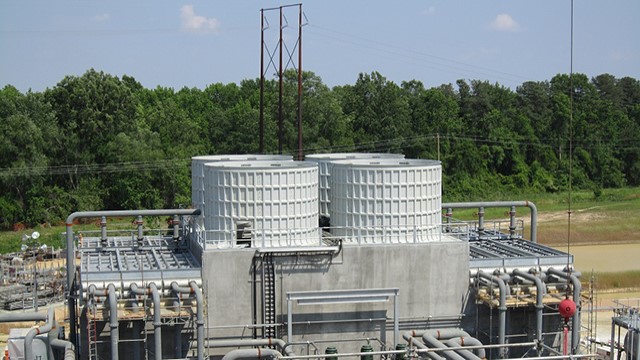

WSAC-Feldsysteme
Unsere größten Systeme sind Feldsysteme. Das Becken besteht aus Beton und die darüber liegende Struktur kann entweder aus faserverstärktem Kunststoff oder aus Beton bestehen. Ein Feldsystem besteht aus speziell entwickelten Rohrbündeln, die über die gesamte Lebensdauer des Systems optimale Wartbarkeit ermöglichen. Ein WSAC-Feldsystem verursacht die niedrigsten Gesamtbetriebskosten für Aufgaben, bei denen Kühl-/Kondensationsleistung mit hoher Kapazität erforderlich ist.
Vergleich mit anderen Technologien
WSAC-Systeme erzeugen im Vergleich zu anderen Technologien eine äußerst niedrige Prozessaustrittstemperatur. Andere WSAC-Vorteile sind in der folgenden Tabelle aufgeführt.
In diesem Beispiel sind die Lufttemperaturen:
Trockenkolben T = 37,7° C
Nasskolben T = 26,1° C
| Wet Surface Air Cooler (WSAC) | Kühlturm plus Wärmetauscher | Herkömmlicher luftgekühlter Wärmetauscher (trocken) | |
| Praktische Annäherungstemperatur | 5,6° C | 8,3° C insgesamt, 5,6° C für Kühlturm und 2,7° C für Wärmetauscher | 8,3° C |
| Kälteste praktikable Prozesstemperatur | 31,7° C | 34,4° C | 46,1° C |
| Wasserverbrauch | Niedrig bis mittel | Hoch | Nicht zutreffend |
| Stromverbrauch | Niedrig | Mittel | Hoch |
| Platzanforderungen | Klein | Mittelgroß | Groß |
| Gesamte Systemkosten | Niedrig bis mittel | Mittel | Mittel bis hoch |
| Wartung | Niedrig bis mittel | Mittel bis hoch | Niedrig |
So funktioniert es.
Alfa Laval Niagara und Alfa Laval Niagara WSAC können zur Kühlung von Flüssigkeiten und Gasen sowie zur Kondensation verwendet werden.
Die in einem WSAC-System verwendete WetSurface-Technologie basiert auf Verdunstungskühlung. Das heiße Prozessmedium strömt durch mit Wasser besprühte Rohrbündel mit grundierter Oberfläche. Durch die Hitze verdampft das Wasser und der Dampf wird von Ventilatoren entfernt, die kühle Luft über die Rohre blasen.
Das nicht verdunstete Wasser wird in einem Becken gesammelt und als Sprühwasser wiederverwendet. Dasselbe Kühlwasser kann je nach Wasserqualität 6-10 Mal wiederverwendet werden.
Als nächstes wird der Luft-/Wasserdampfstrom zu einer 180°-Drehung gezwungen, wodurch freie Wassertröpfchen wirksam entfernt werden und ein Abdriften minimiert wird.
Ein Alfa Laval Niagara WSAC ist ein System mit geschlossenem Regelkreis, d. h., es besteht kein Risiko, dass Verunreinigungen in den Prozessstrom gelangen.
Temperaturbeschränkungen
Für die Flüssigkeitskühlung beträgt die maximale Einlasstemperatur 82° C.
Für die Ein-Phasen-Gaskühlung beträgt die maximale Einlasstemperatur 232° C.
Für die Dampfkondensation beträgt die maximale Einlasstemperatur 82° C.
