Nachhaltige Lösungen - Werden Sie Energy Hunter zur Senkung Ihrer Stromrechnung
Um die Energiekosten effektiv zu senken und zu einer nachhaltigeren Umwelt beizutragen, ist die Investition in einen richtig konzipierten und leistungsfähigen Wärmetauscher von entscheidender Bedeutung. Es wird empfohlen, nur Geräte in Betracht zu ziehen, deren Leistung von dritter Seite zertifiziert wurde. Diese Zertifizierung ist nicht nur kostenlos, sondern kommt auch Ihrem Geldbeutel und der Umwelt zugute.
Wir bei Alfa Laval verfügen über umfangreiche Erfahrung auf diesem Gebiet und können Ihnen maßgeschneiderte Lösungen für Ihre speziellen Anforderungen anbieten. Wenden Sie sich an Ihre Alfa Laval Niederlassung oder Ihren Partner vor Ort, um mehr darüber zu erfahren, wie wir Ihnen helfen können, Ihre Energiesparziele zu erreichen.
![Be an energy hunter to reduce your energy bill final](https://www.alfalaval.com/globalassets/documents/industries/hvac/2023/be-an-energy-hunter-to-reduce-your-energy-bill-final.jpg)
1. AHRI Performance zertifizierte Plattenwärmetauscher für nachhaltige Gebäude - Sparen Sie Energie und Geld und reduzieren Sie den Kohlenstoffausstoß.
Um eine optimale Leistung zu gewährleisten, ist es bei der Verwendung von Plattenwärmeübertragern als Druckbrecher wichtig, die angegebene Vorlauftemperatur genau einzuhalten. Im Allgemeinen sollte diese Temperatur relativ niedrig sein, etwa 1 oder 2 °C. Wenn jedoch ein Plattenwärmetauscher mit Toleranzen gewählt wird, die zu Schwankungen der Vorlauftemperatur oder des Druckabfalls führen, wird das Gerät eine zu geringe Leistung erbringen. Dies kann zu höheren Pumpkosten oder niedrigeren Betriebstemperaturen der Kältemaschine führen, was beides zu höheren Betriebskosten führen kann.
Glücklicherweise gibt es eine Lösung, die Ihnen helfen kann, diese Probleme zu vermeiden und Geld zu sparen. Durch den Einsatz von AHRI Performance Certified gedichteten Plattenwärmetauschern können Sie Ihre Anforderungen genau spezifizieren und sicher sein, dass Sie die gewünschte Leistung erhalten. So können Sie negative Auswirkungen auf die Betriebskosten der Kältemaschine minimieren und eine optimale Energieeffizienz sicherstellen.
Achten Sie darauf, AHRI in Ihren Ausschreibungsunterlagen anzugeben:
Geben Sie an:
"Plattenwärmeübertrager müssen AHRI-zertifiziert sein im Rahmen des AHRI-Zertifizierungsprogramms für Flüssig-Flüssig-Wärmeübertrager (LLHE).
Zusätzliche Verifizierung
"Die ausgewählten PWT-Spezifikationen müssen vor dem Kauf von AHRI überprüft und registriert werden.
Zum Beispiel
Kaltwassersatz 3.000 kW COP5 läuft die Hälfte des Jahres, Stromkosten 0,2 €/kWh.
(Kosten für den Betrieb des Kaltwassersatzes 525.600 €/Jahr bei einem CO2-Fußabdruck von 1,0 kg CO2/kWh)
Typisch
- 14°C->7°C
- 13°C<-6°C
Einsparungen durch die Vermeidung einer unzureichenden Leistung des gedichteten Plattenwärmetauschers:
Systeme mit variablem Durchfluss
- Vermeidung höherer Pumpenbetriebskosten (42 kW pro Pumpe, Einsparung bis zu 5.265 €/Jahr und 26.200 kg CO2/Jahr)
Systeme mit festem Durchfluss
- Vermeiden Sie eine niedrigere Verdampfungstemperatur des Kaltwassersatzes (3,5% Einsparung, sparen Sie bis zu 18.290 €/Jahr und 91.980 kg CO2/Jahr).

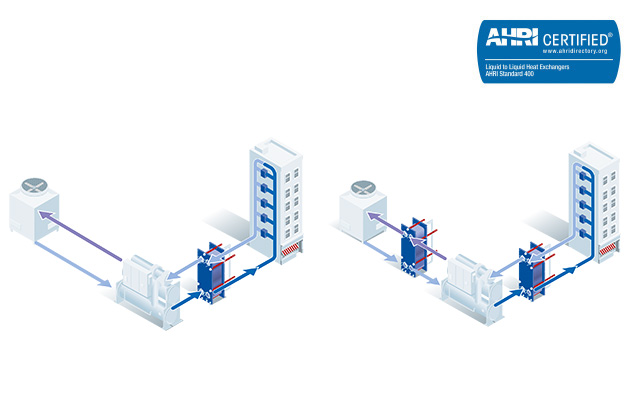

2. Schutz des Verflüssigers einer Kältemaschine.
Kaltwassersätze sind bekanntlich die Geräte mit dem höchsten Stromverbrauch in HLK-Anlagen, insbesondere in wärmeren Ländern. Eine der Hauptursachen für steigende Stromkosten ist die Ansammlung von Kalk in wassergekühlten Verflüssigern. Eine regelmäßige Reinigung ist daher unerlässlich, um die optimale Leistung der Kältemaschine zu erhalten und die Betriebskosten zu senken. Darüber hinaus kann die Isolierung der Kältemaschine vom offenen Kühlturm zu Energieeinsparungen von bis zu 20 % über die gesamte Lebensdauer des Systems führen.
Wir von Alfa Laval haben eine Lösung, die Ihnen helfen kann, den Kondensator Ihrer Kältemaschine sauber zu halten und den Bedarf an Wartung und Reinigung zu minimieren. Durch die Installation eines Wärmetauschers mit AHRI-Leistungszertifikat können Sie sicherstellen, dass Ihr System mit maximaler Effizienz arbeitet, wodurch Sie Geld sparen und die Umweltbelastung reduzieren.
Zum Beispiel
Kaltwassersatz 3.000 kW COP5 läuft die Hälfte des Jahres, Stromkosten 0,2 €/kWh.
(Kosten für den Betrieb der Kältemaschine 525.600 €/Jahr bei einem CO2-Fußabdruck von 1,0 kg CO2/kWh)
Typisch
- 36°C->30°C
- 35°C<-29°C
Einsparungen mit einem Verflüssiger-Wärmetauscher
- Vermeidung einer höheren Verflüssigungstemperatur und eines höheren Verflüssigungsdrucks (10 % Einsparung, bis zu 52.500 €/Jahr und 262.800 kg CO2/Jahr)
- Vermeidung jährlicher Wartungskosten für Kondensatorreinigung und Rohrschäden
3. Sparen Sie Geld und Energie und reduzieren Sie den Kohlendioxidausstoß, indem Sie die Kaltwassersätze abschalten.
Durch die Installation eines gedichteten Plattenwärmeübertragers von Alfa Laval zwischen dem Kühlturm und dem Kondensator der Kältemaschine kann die Kältemaschine in den Wintermonaten vollständig abgeschaltet werden. Stattdessen können die Ventilatorkonvektoren mit Kaltwasser versorgt werden, das nur 1°C über der Temperatur des Kühlturms liegt. Dies kann zu erheblichen Energieeinsparungen und niedrigeren Betriebskosten führen.
Um diese Vorteile nutzen zu können, empfehlen wir die Installation eines Kühlturmwärmetauschers mit AHRI-Leistungszertifikat. Dies stellt sicher, dass Ihr System mit maximaler Effizienz arbeitet und Sie die Energieeinsparungen erzielen, die Sie benötigen, um die Umweltbelastung zu reduzieren und Geld zu sparen.
Example
Kaltwassersatz 3.000 kW COP5, die Hälfte des Jahres in Betrieb, Stromkosten 0,2 €/kWh (Betriebskosten des Kaltwassersatzes 525.600 €/Jahr mit einem entsprechenden CO2-Fußabdruck von 1,0 kg CO2/kWh).
Typisch
- 14°C->7°C
- 13°C<-6°C
Einsparungen durch Abschalten der Kältemaschine an 30 Tagen im Jahr (360 h)
- Nutzung der kühlen Umgebungstemperatur des offenen Kühlturms (8% Einsparung, 360/4.380; Einsparung von 42.048 €/Jahr und 210.240 kg CO2/Jahr)
4. Reduzierung der Kosten und der CO2-Bilanz durch Wärmerückgewinnung in Gebäuden mit offenen Kühltürmen.
Krankenhäuser, Hotels und Universitäten können ihre Brennstoffkosten erheblich senken, indem sie die Abwärme aus ihren Kühlturmsystemen zurückgewinnen. Diese Wärme kann zur Vorwärmung von Kesselspeisewasser, zur Raumheizung oder zur Warmwasserbereitung genutzt werden. Mit neuester Technologie ist es möglich, Wärme aus Kühlturmwasserrückläufen mit einer Temperaturdifferenz von nur 1°C zurückzugewinnen. Diese Anwendung spart nicht nur Brennstoffkosten, sondern reduziert auch die Belastung des Kühlturms.
Um diese Energiesparmöglichkeiten zu nutzen, empfehlen wir Ihnen, die Möglichkeiten der Wärmerückgewinnung in Ihrem Kühlturmsystem zu prüfen.
Zum Beispiel
Kaltwassersatz 3.000 kW COP5, die Hälfte des Jahres in Betrieb, Erdgaskosten 0,2 €/kWh (Betriebskosten des Kaltwassersatzes 525.600 €/Jahr bei einem entsprechenden CO2-Fußabdruck von 1,0 kg CO2/kWh).
Typisch
- 36°C->16°C
- 35°C<-15°C
Einsparungen durch Wärmerückgewinnung am Kühlturm
- Rückgewinnung der Abwärme des Kühlturms zur Vorwärmung des Kesselspeisewassers.
- Einsparung von Erdgas für die Warmwasserbereitung in Hotels, Krankenhäusern, Universitäten und anderen öffentlichen Einrichtungen.
- Unter der Annahme, dass die Rücklauftemperatur des Kühlturms von 36°C nur an 30 Tagen im Jahr im Sommer zur Verfügung steht, ergeben sich 360 h/Jahr (Einsparung von 25 m3/h oder 600 kW Wasservorwärmung, 21.600 €/Jahr und 216.000 kg CO2/Jahr).
5. Fernwärme-Druckschalter - Kosten- und Kohlendioxidreduzierung durch niedrige Rücklauftemperaturen
Effizienz und Kostensenkung sind die wichtigsten Herausforderungen für alle Fernwärmenetze. Ein effektiver Weg, diese Ziele zu erreichen, ist die Planung und der Betrieb von Gebäuden, die eine möglichst niedrige Rücklauftemperatur aus dem Heizsystem liefern. Wenn die Rücklauftemperatur niedrig ist, kann ein höheres Delta T im Fernwärmenetz erreicht werden, was zu niedrigeren Durchflussmengen führt. Dies bedeutet niedrigere Pumpkosten und geringere Wärmeverluste im Netz, was eine höhere Effizienz bei der Wärmeerzeugung ermöglicht.
Um diese Vorteile zu erreichen, empfehlen wir die Verwendung von AHRI-zertifizierten Wärmetauschern. Diese Wärmetauscher sind so konstruiert, dass sie wie vorgesehen funktionieren und Ihnen dabei helfen, die optimale Energieeffizienz Ihres Heizsystems zu erreichen.
Zum Beispiel
Fernwärmenetz 3.000 kW Heizung, arbeitet mit Delta T von 30°C und einem Durchfluss von 86 m3/h, läuft die Hälfte des Jahres, Stromkosten 0,2 €/kWh.
Typisch
- Bei Delta T von 30 °C
Fernwärme 80°C->50°C
Fernwärmekreislauf 75°C<-45°C
Einsparungen bei höherem Delta T auch 2 °C weniger Durchfluss im System
- Bei Delta T von 32 °C
80°C->48°C
78°C<-45°C - Neuer Durchfluss 80m3/h bei geringerer Rücklauftemperatur
Einsparungen bei den Pumpkosten 10% weniger Durchfluss
4kW weniger Pumpenleistung - Energieeinsparung 4kW x 4.380 h x 0,2 (Einsparung bis zu 3.504 €/Jahr und 17.520 kg CO2/Jahr)
6) Was ist der ideale Druckverlust für gedichtete Plattenwärmetauscher in HLK-Anwendungen?
Der Druckverlust ist der Brennstoff/die Kosten für die Wärmeübertragung und wird durch den Einsatz von Elektrizität in Pumpen erzeugt. Die Herausforderung für Konstrukteure und Berater besteht darin, den verfügbaren Druck optimal zu nutzen.
Reduzieren Sie die Stromkosten, indem Sie einen niedrigen Druckabfall über den Plattenwärmetauscher spezifizieren. Das Ergebnis ist ein ineffizienter Plattenwärmetauscher, der unter suboptimalen Bedingungen betrieben wird. Geringe Turbulenzen, niedrige Geschwindigkeiten und Überdimensionierung. Dies führt zu schnellerer Verschmutzung und höheren Betriebskosten.
Die gesamten Lebenszykluskosten ergeben sich aus dem Verhältnis zwischen Druckverlust und Effizienz des Plattenwärmetauschers. Der ideale Druckverlust liegt bei 50-70 kPa und wirkt sich nur unwesentlich auf die erhöhten Pumpkosten aus. Ein Gebäude ist nur so effizient wie die Effizienz der Geräte im Technikraum.
Klicken Sie hier für eine detaillierte pdf-Datei: Wie hoch ist die ideale Druckverlust für gedichtete Plattenwärmetauscher in HLK-Anwendungen?
![Press drop pdf](https://www.alfalaval.com/contentassets/850407f2428341188c480941a3099846/imageqdmk.png)
Zuverlässige thermische Leistung durch AHRI-zertifizierte Wärmetauscher
Die Zertifizierung durch das Air-Conditioning, Heating, and Refrigeration Institute (AHRI) ist die weltweit einzige Überprüfung der Wärmeleistung durch eine dritte unabhängige Stelle und gibt Ihnen die Gewissheit, dass Ihr Plattenwärmetauscher die vom Hersteller angegebenen Leistungsdaten erfüllt. Alfa Laval bietet AHRI-zertifizierte gedichtete, gelötete und Edelstahl Plattenwärmeübertrager an.
