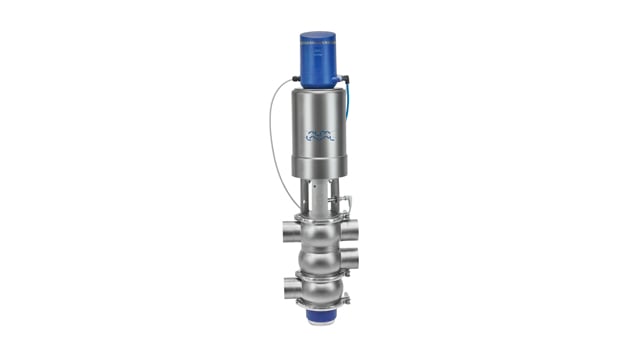

Unique Mixproof 3-Body
Mixproof-Ventile ermöglichen den gleichzeitigen Durchfluss von zwei verschiedenen Produkten oder Flüssigkeiten durch dasselbe Ventil, ohne Risiko einer Kreuzkontamination. Das Ventil verfügt zudem über eine Umschaltfunktion.
Kosteneffizienter, sicherer und verlustfreier Betrieb
- Verlustfreier Betrieb
- Vereinfachte Wartung
- Hoher Hygienestandard
- Hervorragendes Sicherheitsniveau
- Basierend auf einer bewährten Plattform
Das Unique Mixproof 3-Body Ventil bietet optimalen Prozessfluss, herausragende Hygiene, maximale Anlagenverfügbarkeit und niedrige Gesamtbetriebskosten. Das modulare Drei-Gehäuse-Design sorgt für zuverlässige Flüssigkeitshandhabung und Sicherheit und eignet sich ideal als Umschaltventil für hygienische Anwendungen. Das führt zu erheblichen Einsparungen und Effizienzsteigerungen.
Wie funktionieren Mixproof-Ventile?

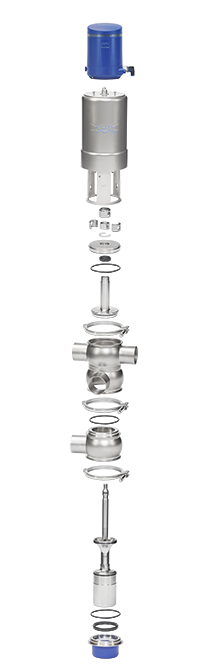

Konstruktion
Das Mixproof-Ventilkonzept basiert auf einer Reihe von Basiskomponenten wie Ventilgehäuse, Ventilteller, Antrieb sowie Reinigungsoptionen und Zubehör, die eine Vielzahl von Anwendungen unterstützen. Mit diesen Komponenten lässt sich ein Unique Mixproof Ventil exakt auf Ihre Prozessanforderungen zuschneiden.
Zur Wartungsvereinfachung verfügt das 3-Wege-Mischventil zudem über Leckageerkennungslöcher, die frühzeitig auf Verschleiß oder Schäden an statischen O-Ringen hinweisen. So können Bediener das Ventil jederzeit visuell prüfen, ohne es zerlegen zu müssen.
Funktionsprinzip
Das Alfa Laval Unique Mixproof 3-Body Ventil verfügt über einen normalerweise geschlossenen (NC) Mixproof-Sitz und einen normalerweise offenen (NO) Einzelsitz. Das 3-Wege-Steuerventil wird aus der Ferne mittels Druckluft gesteuert.
Zur Trennung der beiden Flüssigkeiten besitzt das Mixproof-Ventil von Alfa Laval zwei unabhängige Schieberdichtungen. Der Raum zwischen den beiden Dichtungen bildet eine atmosphärische Leckagekammer. Im seltenen Fall einer unbeabsichtigten Produktleckage gelangt das Produkt in die Leckagekammer und wird über den Leckageauslass abgeführt.
Ist das Ventil geöffnet, ist die Leckagekammer geschlossen. Das Produkt kann dann vom oberen Gehäuseteil in den mittleren Gehäuseteil fließen – ohne Verluste.
Ist das Ventil geschlossen, ist die Leckagekammer geöffnet. Das Produkt kann dann vom unteren Gehäuseteil in den mittleren Gehäuseteil fließen – ebenfalls ohne Verluste.
Das Ventil lässt sich einfach reinigen und gegen Wasserschlag schützen, je nach spezifischen Prozessanforderungen und Ventilkonfiguration. Während des Betriebs kommt es zu keinem Produktverlust.
SpiralClean-System
Um den hygienischen Betriebszustand der Mixproof-Ventile sicherzustellen, bietet Alfa Laval das SpiralClean-System zur Reinigung der Außenseiten der oberen und unteren Balancer der Ventile an. Alfa Laval SpiralClean benötigt weniger Reinigungsflüssigkeit und Zeit und wird besonders für Prozesse mit hohem Trockensubstanzgehalt empfohlen. Alle externen CIP-Geräte für Unique Mixproof Ventile sind standardmäßig mit dem SpiralClean-Design ausgestattet.
Ein weiterer großer Vorteil: SpiralClean ermöglicht es dem 3-Wege-Mischventil, die Produktlebensdauer zu verlängern.
Katalog „Close at Hand“
Der Produktkatalog für Hygieneartikel „Close at hand“ enthält Produktbroschüren, Links zu Animationen, Prospekte und Bestelllisten.
CAD-Portal
Das Alfa Laval CAD-Portal ist eine wichtige Plattform zum Herunterladen detaillierter Produktinformationen, 2D-Zeichnungen und 3D-Produktmodelle.
Wartung
Unser eigenes globales Servicenetzwerk unterstützt Sie überall auf der Welt und jederzeit mit Teilen und Know-how. Wir sorgen für längere Betriebszeiten, höhere Verfügbarkeit und Optimierung und bieten Ihnen somit mehr Sicherheit und bessere Renditen. Gerne stellen wir unsere Leistungen in einem speziellen Alfa Laval Servicevertrag nach Ihren Bedürfnissen zusammen und ermöglichen Ihnen damit einen sorgenfreien Betrieb nach Plan.
Erfahren Sie mehr über unser Serviceangebot Troubleshooting
Ersatzteile Technischer Support
Seriennummernsuche Zertifizierung
Bitte kontaktieren Sie uns bei Fragen oder Unklarheiten.
Kostengünstiges, vermischungssicheres Ventil
Erhalten Sie außergewöhnliche Ergebnisse und sparen Sie Geld. Ersetzen Sie zwei oder mehr Ventile anderer Typen durch ein einziges Alfa Laval Unique Mixproof-3-Körper-Ventil. Zwei unabhängige Kegel und das ausgewogene Design ermöglichen es, dass zwei unterschiedliche Flüssigkeiten dasselbe Ventil passieren können, ohne dass die Gefahr einer Kreuzkontamination besteht, selbst bei einem Druckstoß.
Außergewöhnlicher verschüttungsfreier Betrieb
Genießen Sie einen langanhaltenden Betrieb ohne Verschüttung. Doppelsitzkonstruktionen vermeiden Kreuzkontaminationen und gewährleisten so einen sicheren und hygienischen Betrieb, während die Doppellippendichtungen zusätzlichen Schutz bieten.
Einfach zu reinigen und zu warten
Die Wartung und Reinigung ist schnell und einfach durch ein Toplader-Design, keine verstellbaren Komponenten, einen wartungsfreundlichen Stellantrieb und eine integrierte Leckageerkennung an allen Dichtungen. Die Unique Mixproof 3-Körper-Ventile sind immer mit Sitzhub und -senkungsfunktion ausgestattet, und erfüllen daher strenge Hygienestandards.
Einfach zu konfigurieren und aufzurüsten
Optimieren Sie Ihre Hygieneprozesse, indem Sie das Alfa Laval Unique Mixproof-3-Körper-Ventil an Ihre Bedürfnisse anpassen. Durch das modulare Design ist es auch einfach, das Doppelsitzventil bei jeder Prozessänderung anzuwenden und gleichzeitig eine effiziente, hygienische und kontinuierliche Produktion sicherzustellen.
Nutzen Sie Ihre Unique Mixproof-Ventile voll aus, indem Sie sie mit Alfa Laval ThinkTop und ThinkTop Basic Ventilerfassungs- und Steuereinheiten kombinieren.
Besuch im Anwendungs- und Innovationszentrum
Möchten Sie die optimale Ausrüstung für die jeweilige Aufgabe ermitteln und konkrete Einsparungen erzielen, bevor Sie sich für Upgrades entscheiden? Im Alfa Laval Anwendungs- und Innovationszentrum können Sie genau das tun.
Optimize™ von Alfa Laval
Optimize™ von Alfa Laval optimiert Ihre bestehenden Prozesse und ermöglicht Einsparungen von bis zu 90 % bei Wasser, Energie und Chemikalien mit nur geringen und risikolosen Investitionen.
