SB Druckentlastungsventil

Wie funktioniert das Abluft-Druckregelventil?

Konstruktion

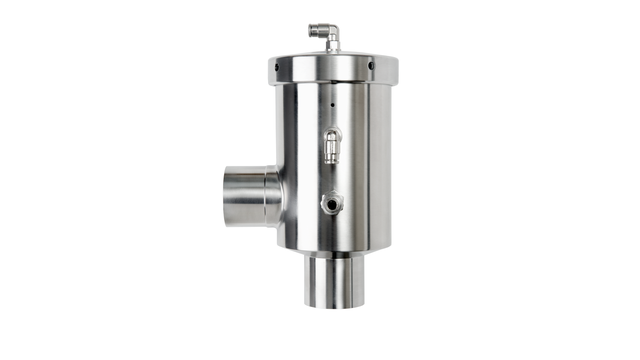

Das Alfa Laval SB Abluft-Druckregelventil besteht aus einem Gehäuse aus Edelstahl AISI 316L, EPDM-Dichtungen und Anschlüssen für 4/6 mm Nylon-Schläuche zur Einstellung des Drucks und zum Öffnen des Ventils. Eine Reinigungsdüse sowie ein Verschlussstopfen für den Cleaning-in-Place (CIP)-Eingang sind ebenfalls enthalten. Optional ist eine pneumatische Reinigungsdüse erhältlich, die den Verschlussstopfen ersetzt. Das Ventil kann als integraler Bestandteil des SCANDI BREW® Tankdeckel-Systems verwendet werden.

Funktionsprinzip

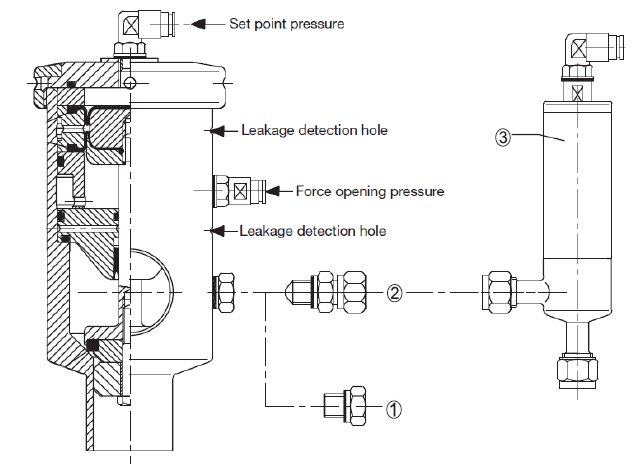

Das Abluft-Druckregelventil wird betrieben, indem der Einstelldruck auf die Oberseite eines Membransatzes aufgebracht wird. Die Druckregelung entspricht dabei exakt dem eingestellten Druck. Der Einstelldruck wird entweder manuell über einen Präzisionsregler oder über einen von einer SPS gesteuerten IP-Konverter auf den gewünschten Wert reduziert.

Überschreitet der Tankdruck den Einstelldruck, öffnet das Ventil und gibt den überschüssigen Druck über den seitlichen Abzweig zur atmosphärischen Entlüftung oder Sammlung frei. Um korrekte Betriebsbedingungen zu gewährleisten, darf nach dem Entlüftungsanschluss kein Gegendruck herrschen.

Nach dem zwangsweisen Öffnen des Ventils durch ein Luftsignal an den unteren Teil des Membransatzes kann das Ventil effektiv gereinigt werden – entweder mit der Reinigungsdüse für die Inline-Reinigung des Ventils während der CIP-Reinigung der Entlüftungs-/Rückgewinnungsleitungen oder mit einem optionalen CIP-Zulaufventil, das ein Cleaning-in-Place-System mit dem Ventilgehäuse verbindet.

Safe, effective pressure regulation

Easily integrated into a central process control system, this exhaust pressure control valve ensures safe, reliable and hygienic performance by releasing pressure in the process tank when it exceeds the set point pressure. To ensure safe pressure regulations at all times, the set point pressure can easily be adjusted manually or from a remote location that is connected to the central control system.

Hygienisches, leicht zu reinigendes Design

Um außergewöhnlich hohe Hygienestandards zu erfüllen, verfügt dieses Regulierventil über ein einfaches, übersichtliches Design. Glatte Oberflächen und lebensmitteltaugliche Oberflächenveredelungen sorgen für hervorragende Hygiene und Reinigungsfähigkeit. Für eine schnelle und effektive Reinigung wird eine Reinigungsdüse zur Inline-Reinigung des Ventils mitgeliefert, sodass die Reinigung gleichzeitig mit der CIP-Reinigung der Entlüftungs- und Rückgewinnungsleitungen erfolgen kann. Alternativ ist ein optionales CIP-Zulaufventil erhältlich, mit dem ein CIP-System direkt an das Ventilgehäuse angeschlossen werden kann.
