SB Tankdruckregler
Der Alfa Laval SB Tankdruckregler hält den Arbeitsdruck im Dampfraum bzw. am oberen Ende eines Prozessbehälters während des Befüllens, Verarbeitens und Entleerens konstant. Der Regler wird in der Regel direkt an die Gasleitung oder CIP-Leitung angeschlossen, die zum Tankdeckel führt, oder ist in ein Strömungspanel integriert. So werden Prozesssicherheit und Effizienz gewährleistet und die Produktintegrität geschützt.
Tankdruckregler hält und reguliert den Kopfdruck in Drucktanks beim Befüllen, Verarbeiten und Entleeren
- Zuverlässige, konstante Tankdruckregelung
- Variable Druckeinstellung
- Optimierte Reinigung
- Integriertes Manometer
- Vollständig reinigbar mit CIP
Dieser Ventildruckregler reguliert typischerweise den Druck in Tanks, die in der Molkerei-, Lebensmittel-, Getränke-, Brauerei- und vielen anderen Industrien eingesetzt werden. Das Ventil lässt sich problemlos in ein Alfa Laval SCANDI BREW® Tankdeckelsystem integrieren.
Wie funktioniert der SB Tankdruckregler?
Konstruktion
Das Funktionsprinzip des Druckreglers besteht aus einer einzelnen Ventileinheit mit einem Druckablassventil, einem Druckzufuhrventil und einem Anschluss für ein Manometer. Der Druckregler kann mit einem Ventil geliefert werden, das verschiedene Ausführungen der Feder-/Reglereinheit umfasst:
- Feste Einstellung (nur ein Druck)
- Variable Einstellung
- Pneumatischer Antrieb
Der Ventildruckregler kann in ein SCANDI BREW® Tankdeckelsystem integriert werden.
Funktionsprinzip
Die Ventildruckreglereinheit ist entweder mit einer festen oder einer variablen Einstellung erhältlich, die den Entlastungsdruck auf den gewünschten Arbeitsdruck im Tank anpasst. Überschreitet der Kopfdruck im Tank den voreingestellten Wert, lässt der Regler das Gas über den Entlüftungsanschluss entweder in die Atmosphäre ab oder sammelt es. Sinkt der Kopfdruck, wird Gas über den Gaseinlass am Boden zugeführt.
Cleaning-in-place (CIP)

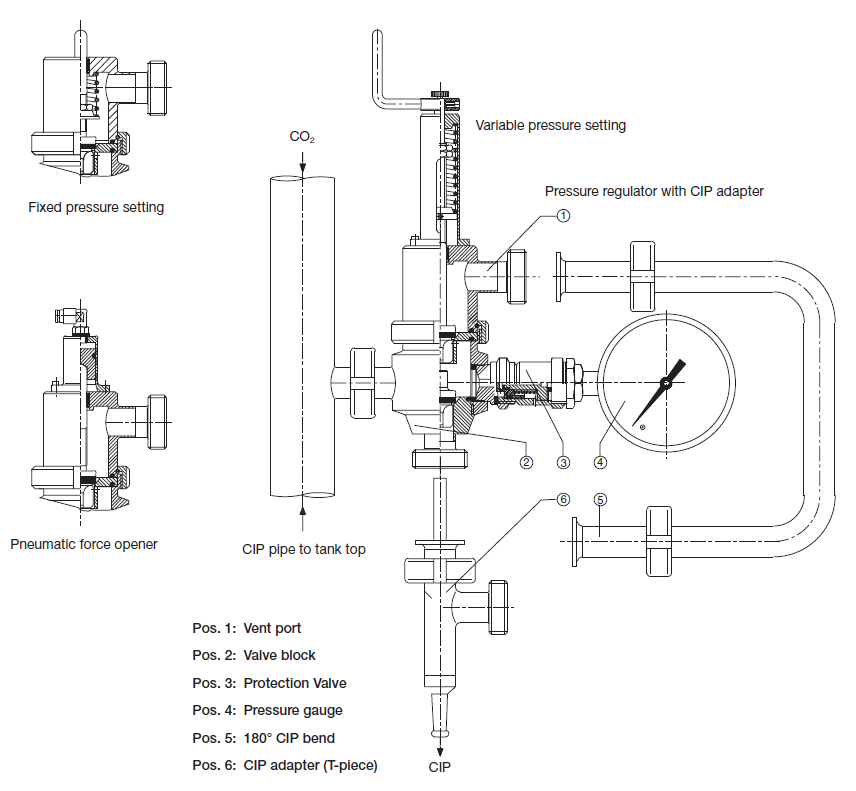

Der Tankdruckregler muss zwischen jeder Charge gereinigt werden. Die Reinigung erfolgt über die optionale CIP-Adapter, der in das Tank-CIP-Verfahren integriert wird. Vor der Reinigung wird der CIP-Adapter am Tankdruckregler angebracht; er öffnet das Gaszufuhrventil und das Druckentlastungsventil zwangsweise und ermöglicht deren vollständige Reinigung. Während des CIP-Vorgangs sind alle Funktionen blockiert. Siehe die schematische Zeichnung des Reglers.
Sichere Kontrolle des Kopfdrucks im Tank
Die Aufrechterhaltung des Arbeitsdrucks am Tankdeckel ist entscheidend. Der Tankdruckregler sorgt dafür, dass der Druck im Dampfraum eines Prozessbehälters stets optimal eingestellt ist. So werden Prozesssicherheit und Effizienz gewährleistet und die Produktintegrität geschützt.
Modulares, hygienisches Design
Alle Komponenten des Ventildruckreglers bestehen aus hochwertigen, hygienischen Materialien, die strenge Anforderungen der Lebensmittel- und Getränkeindustrie erfüllen. Das modulare Design bietet Flexibilität für verschiedenste Einbausituationen. Die Hygiene wird durch den Einsatz eines CIP-Adapters für vollständige Reinigbarkeit sichergestellt.
Optionen
- CIP-Adapter (T-Stück und 180°-Bogen)
- Manometer
- Schutzventil für das Manometer bei CIP-Überdruck
- Montagehalterungen
- Zwangsöffner
- Montagehalterung auf der Rückseite des Ventilblocks
