Unique SSV Reverse Acting

Das Unique SSV revers wirkende Ventil ist eigens für die Verwendung in Prozessen, bei denen die Flussrichtung die Verwendung von standardmäßigen Unique SSV Ventilen nicht erlaubt, um das Risiko von Druckstößen zu eliminieren, entwickelt worden.

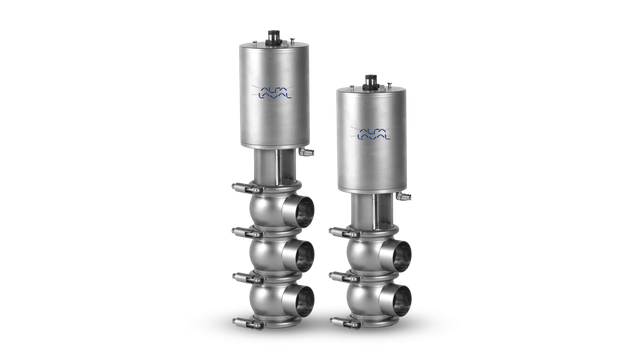

unique ssv reverse acting valve right side 640x360

Vielseitiges und verlässliches Einzelsitzventil

Alfa Lavals Unique Einzelsitzventile (SSVs) sind robuste und verlässliche pneumatische Sitzventile, die äußerst gewissenhafte und vielseitige Arbeit leisten. Die Modularität der Ventile bietet kostengünstige und beinahe grenzenlose Möglichkeiten für zweckbestimmte individuelle Sitzventile, die die hohen Standards der hygienischen und aseptischen Kompatibilität erfüllen. Sie können die Unique SSV Ventilkörper, -kegel und -aktuatoren so konfigurieren, dass sie nahezu jede Anforderung zu erfüllen wissen. Unsere Auswahlhilfe illustriert dabei die vielen Kombinationen der verfügbaren Eigenschaften und Typen mit dem Unique SSV Ventilsortiment. In den USA und Kanada stimmt das Unique 7000 mit dem Unique Einzelsitzventil überein.

Überlegene Ventilprozesssicherheit

Das Unique SSV Sortiment ist auf einer bewährten modularen Plattform gebaut, die weltweit für mehr als eine Million eingesetzte Ventile genutzt wird. Der aus einer einzigen Edelstahlscheibe gepresste Ventilkörper ist extrem stark und beständig, weshalb er Produktionssicherheit garantiert. Die verbesserte Leistung des Aktuators macht den Betrieb sicherer und effizienter.

Außergewöhnliche Ventilhygiene

Das Unique SSV Sortiment ist entwickelt worden, um außergewöhnliche Hygiene und Reinigungsfähigkeit zu bieten. Mit einer Oberflächenbeschaffenheit von Ra ≤ 0,8 μm schließt der glatte, schweißfreie Ventilkörper Ritzen aus, die Bakterien einen Lebensraum bieten können. Das Design des Kegels unterstützt des Weiteren die verbesserten Cleaning in Place Fähigkeit und eine doppeltwirkende Lippendichtung minimiert jedes Risiko einer Kreuzkontamination. Alfa Lavals Unique SSV Ventile erfüllen den Großteil der Hygienestandards, die in der Molkerei-, Lebensmittel-, Getränke- und Körperpflegeindustrie gefordert werden. Das Unique SSV Sortiment ist EHEDG-zertifiziert und berechtigt das 3A Symbol zu tragen. Das Sortiment bietet die vollständige Rückverfolgbarkeit entsprechend der EU Lebensmittel Verordnung 1935/2004. Bitte wenden Sie sich an die Dokumentation für weitere Informationen.

Bessere Ventilbeständigkeit

Um hohe Dichtungsqualität zu sichern, hat das Unique SSV Sortiment einen definierten Druck der Dichtungsringe mit Metall-an-Metall Kontakt zwischen Kegel und Sitz. Dies reduziert den Verschleiß deutlich und verlängert die Lebensdauer des Ventils. Das standardmäßige Unique SSV verfügt über einen semi-wartbaren Aktuator, der eine Fünf-Jahres Garantie hat.

Niedrige Gesamtbetriebskosten

Dank seines gradlinigen, verlässlichen Designs bietet das Unique SSV Sortiment lange Lebensdauer, reduzierten Produktverlust, größere Produktsicherheit und mehr Verarbeitungsbetriebszeit. Wenige bewegliche Teile reduzieren die Wartungsanforderungen und Lagerkosten. Effektivere CIP Prozeduren mit verringerten Reinigungszyklen und folglich einem reduzierten Verbrauch von Reinigungsflüssigkeiten, Wasser und Versorgungsmitteln tragen zu den niedrigen Gesamtbetriebskosten des Unique SSV bei.

Produktvorteile

  • überaus verlässlich und vielseitig
  • hohe Hygienestandards und aseptische Kompatibilität
  • äußerst starker und beständiger Ventilkörper

Produktkatalog

Die aktuelle Online-Version von „Close at Hand“

Finden Sie ein Alfa Laval-Produkt

Unique Einzelsitzventilsortiment

Das Unique SSV Sortiment umfasst mehrere speziell angefertigte Ventileigenschaften, deren Modularität große Flexibilität bietet, da die Ventile an Ihre speziellen Bedürfnisse angepasst werden können.

Unique SSV valve (standard)

Unique SSV valve (standard)



Unique SSV reverse-acting valve

Unique SSV reverse-acting valve



Unique SSSV small single-seat valves

Unique SSSV small single seat valves



Unique SSV tank outlet valves



Unique SSV ATEX valves



Unique SSV Y-body valves

Unique SSV Y-body valves



Unique SSV long-stroke valves

Unique SSV long-stroke valves



Unique SSV Tangential

Unique SSV tangential valves





Unique SSV two-step valves

Unique SSV two-step valves



Unique SSV manually operated valves

Unique SSV manually operated valves



Unique SSV RF valve



Unique SSV aseptic valve

Unique SSV Aseptic valve



So funktioniert es.

Konstruktion

Das Alfa Laval Unique SSV Sortiment besteht aus einem, zwei oder drei Ventilkörpern, Kegeln, Dichtungen, Aktuatoren und Klemmringen.

Funktionsprinzipien

Das Alfa Laval Unique SSV ist ein luftbetriebenes Sitzventil, das von einem beliebigen Standort aus durch Druckluft bedient werden kann. Das Ventil hat für gewöhnlich zwei funktionierende Anschlüsse: einen für die eintretende Luftzufuhr und den anderen für die Prozessluftzufuhr; für zusätzlich gewünschte Umschaltventile wird ein dritter Anschluss benötigt.

Unique Ventilkörper

  Optionen

  • vollständig wartbarer Aktuator
  • Hochdruck Aktuator
  • produktseitige Dichtungen in HNBK oder FKM
  • TR2 Kegeldichtung aus PTFE für spezielle Anwendungen
  • Ventilsensorik- und Steuergeräte, inkl. ThinkTop, ThinkTop Basic und IndiTop
  • Ausstattungen gemäß erforderlicher Standards
  • externe 3A blanke Oberflächenbeschaffenheit
