TestUnit M20

Die Alfa Laval TestUnit M20 ist ein vollständig integriertes Platten- und Rahmensystem. Es kann für Forschung und Entwicklung, Bildungsarbeit, Prozessoptimierung und Hochskalierung sowie Qualitätssicherung und Kleinserienfertigung eingesetzt werden. Die Anlage kann mit unserem gesamten Membransortiment für Umkehrosmose, Nanofiltration und Ultrafiltration sowie Mikrofiltration ausgestattet werden. Durch Hinzufügen des optionalen M20-2,5 Zoll-Gehäuses können Sie auch mit Spiralmembranen testen.

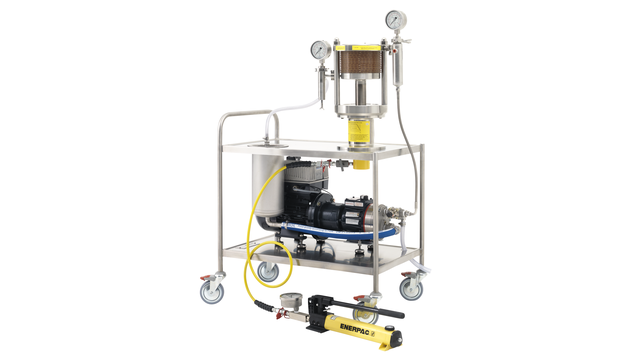

testunit m20 left side 640x360

Schnelle und zuverlässige Einheit für Forschungs- und Entwicklungsarbeiten, Membrantests, Prozessoptimierung und Hochskalierung

  • Betriebsfertiges, voll integriertes Membranfiltrationsystem mit LabStak M20-Modul, Pumpe, Wärmetauscher, Ventil, Manometer und hydraulischer Handpumpe
  • Flexibel - Membranflächen von 0,036 m² bis 0,72 m² und gleichzeitiger Test verschiedener Membrantypen
  • Mehrzweck - kann Platten- und Rahmen- sowie Spiralwickelkonstruktionen in einer Einheit kombinieren
  • Praktisch – separater Permeatauslauf für jedes einzelne Membranpaar

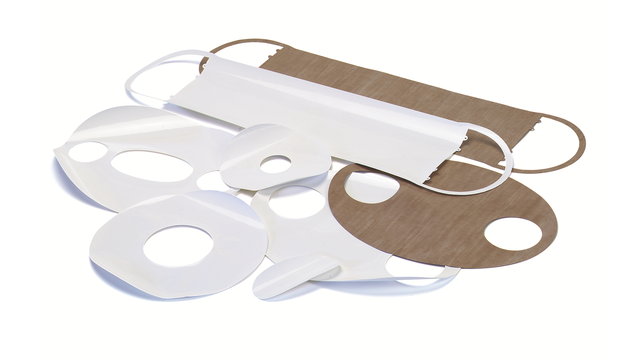

  • Einfacher Austausch von Spiral- und Flachfolienmembranen

Die Alfa Laval TestUnit M20 kann Cross-flows von 5 bis 24 l / min verarbeiten und ist für den Betrieb bei hohen Temperaturen und Druckverhältnissen ausgelegt. Es liefert schnelle und präzise Testergebnisse und reduziert gleichzeitig die Kosten für Ausrüstung und Einrichtung auf ein Minimum. Die kompakte Einheit wird als voll integriertes System auf Rädern geliefert und besteht aus einem Alfa Laval LabStakTM M20, einer Hochdruckpumpe, einem Tank, einem Wärmetauscher, einem Ventil, Manometern und einer hydraulischen Handpumpe für die Modulkompression. Alle Komponenten erfüllen die FDA- und EWG-Bestimmungen und ermöglichen den Einsatz in der Lebensmittel- und Pharmaindustrie.

.

Optionen

Alfa Laval Lab M20-2,5 Zoll-Gehäuse

Ein speziell entwickeltes Alfa Laval Lab M20-2,5 Zoll-Gehäuse kann zwischen die Modulflansche des Alfa Laval LabStak M20 eingesetzt werden. Durch das spezielle Gehäuse lässt sich die Alfa Laval TestUnit M20 problemlos in ein spiralgewickeltes Membranprüfgerät für 2,5 Zoll-Spiralmembranen mit vollständiger Passform umwandeln. Eine einzigartige Kombination aus Platten-und-Rahmen- sowie Spiralmembrantechniken in einer Einheit.



Alfa Laval LabStak M20




Die Alfa Laval LabStak M20, welche in der Alfa Laval TestUnit M20 eingebaut ist, ist auch als separate Testeinheit für dieselben Anwendungen wie die Alfa Laval TestUnit M20 mit denselben Eigenschaften erhältlich.

So funktioniert es.

.
Flow diagram TestUnit M20 500x320

Die Alfa Laval PilotUnit Multi wird auf einem Gestell montiert und enthält alle erforderlichen Instrumente, Geräte und vorgefertigten Rohrleitungen, die betriebsbereit sind. Alles, was Sie tun müssen, ist die Installation und Verbindung mit der Produktzufuhr, den Dienstprogrammen und dem Netzteil.

Das Produkt gelangt über das Zufuhrventil (mit Niveauregulierung) in den Tank. Es wird dann zur Membranfiltrationsstufe gepumpt, wo das System die Pumpendrehzahl automatisch anpasst und die erforderliche Cross-flow-Rate beibehält, um Ablagerungen zu reduzieren und die gleichmäßige Konzentration Ihres Produkts sicherzustellen.

Der Bediener kann die Regler über das MemProC® SPS-basierte Steuerungssystem einstellen, das ein Datenerfassungssystem für die Sendegeräte enthält. Die Daten können auf einen USB-Stick heruntergeladen werden.
