Rippenrohr-Luftwärmetauscher
Mit einem Alfa Laval Rippenrohr-Luftwärmetauscher erhalten Sie einen robusten, leistungsstarken Kühler. Unsere Produktpalette deckt die meisten Anwendungen in der Öl- und Gasindustrie, der Petrochemie und der Energiewirtschaft ab. Wir liefern standardisierte, sowie vollständig kundenspezifische, auftragsbezogene Lösungen. Dank ihrer flexiblen Konstruktionen können wir unsere Wärmetauscher an Ihre spezifischen Betriebsbedingungen anpassen, um zuverlässigen Betrieb und hohe Leistung zu bieten.
Vorteile
- Maßgeschneidert auf Ihre Anforderungen
- Sehr geringer Energieverbrauch mit Vspeed
- Robuste Wärmetauscher, gebaut für den harten Einsatz
- Hohe Leistung
- Geringer Wartungsaufwand
Dokumente
Modelle

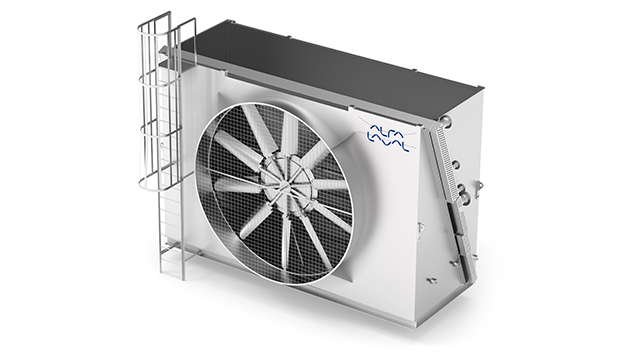

Alfa Laval ACE Modell A
- Vertikale, schräge(r) Abschnitt(e) und Ventilator mit vertikalem Luftausstoß
- Schrägabschnitte bieten einen optimierten Schwerpunkt für sicheres Verladen und Transportieren
- Erhältlich mit leichter Aluminium-Lüfterschutzabdeckung für erhöhte Wartungssicherheit
Alfa Laval ACE Modell C
- Vertikalschnitt(e) und Ventilator mit horizontalem Luftausstoß
- Kostengünstige und kompakte Alternative zu vertikalen Ausblasmodellen
- Leichter Zugang zum Kühlerteil bei der Wartung
Alfa Laval ACE Modell E
- Horizontalschnitt(e) und Ventilator(en) mit vertikalem Luftausstoß
- Erhältlich in Konfigurationen mit einem bis vier Lüftern
- Erhältlich mit einer oder mehreren Aluminium-Lüfterschutzhauben für erhöhte Wartungssicherheit
- VFD-fähiger elektrischer Antrieb für präzise Luftregelung und Leistungsaufnahme
Alfa Laval ACE Modell J
- Vertikalschnitt(e) und Ventilator mit vertikalem Luftausstoß
- Leichter Zugang zum Kühlerteil bei der Wartung
- Richtungsplenum ermöglicht einen effizienten Luftstromübergang von der Horizontalen in die Vertikale
Alfa Laval ACE Modell T
- Horizontalschnitt(e) und Vertikalventilator(en) mit vertikalem Luftaustritt
- Erhältlich in Konfigurationen mit einem bis fünf Lüftern
- Erhältlich mit einer oder mehreren Aluminium-Lüfterschutzhauben für erhöhte Wartungssicherheit
- Relativ geringe Breite für einfachen Transport
Alfa Laval ACE Modell V
- Schrägschnitte mit horizontalen Ventilatoren und vertikalem Luftausstoß
- Modulare Saugzuggebläsezellen ermöglichen Abschnittslängen bis zu 18 m (60 ft)
- Die spezielle Konstruktion reduziert die Transport- und Grundstücksflächenkosten im Vergleich zu Horizontalschnittkonstruktionen
- Standard-VFD-Ventilatoren, die vorverdrahtet und auf dem Gerät installiert sind, reduzieren die Betriebskosten
Alfa Laval Olmi Modell G
- Modularer Aufbau, der eine schnelle Bestellung und Lieferung gewährleistet
- Flexible Konfigurationen
- Entwickelt für den einfachen Transport auf einem normalen LKW oder in einem 40-Fuß-Container
- Schnell und einfach zu installieren
Alfa Laval Olmi API 661 Luftkühler
- Maßgeschneiderte Einheiten für härteste Anwendungen
- Bewältigung von Temperaturen bis zu 400°C (700°F) und Drücken bis zu 700 bar (10.000 psi)
- Erhältlich in vielen Materialien einschließlich Titan
- Komplett vormontierte, modularisierte Einheiten
Ein komplettes Sortiment
Alfa Laval bietet eine breite Palette von Rippenrohrwärmetauschern an, von Upstream-Modellen, die auf Bohrinseln eingesetzt werden, bis hin zu kundenspezifischen Einheiten in Downstream-Anwendungen mit hohen Temperaturen und Drücken. Die vielen Konfigurationsmöglichkeiten ermöglichen es uns, jeden Wärmetauscher perfekt auf seine Betriebsbedingungen zuzuschneiden, um eine hervorragende Betriebssicherheit, hohe Leistung und minimale Betriebskosten zu gewährleisten.
Die folgende Tabelle zeigt typische Anwendungen für unsere verschiedenen Modelle.
Anwendung | ACE Modell A | ACE Modell C | ACE Modell E | ACE Modell J | ACE Modell T | ACE Modell V | Olmi Modell G | Olmi API 661 | |
Upstream | Drilling | x | x | x | |||||
Field compression | x | x | x | x | x | ||||
SAGD/EOR | x | x | x | ||||||
CPF | x | ||||||||
Upgraders | x | x | |||||||
Midstream | Compressor stations | x | x | x | x | x | x | x | x |
Gas processing | x | x | x | x | x | x | x | x | |
Gas fractionation | x | x | x | x | x | x | x | x | |
LNG | x | x | x | ||||||
Downstream |
Refineries | x | x | ||||||
Petrochemical plants | x | x | x | ||||||
Power plants | x | x | |||||||
CNG | x | x | x | x | x |
Verbesserung der Nachhaltigkeit mit geschweißten Lösungen von Alfa Laval
Die geschweißten Wärmetauscher von Alfa Laval maximieren die Energieeffizienz und Wärmerückgewinnung mit Innovationen, die eine außergewöhnliche thermische Leistung und Zuverlässigkeit für eine Vielzahl von Aufgaben bieten. Aber es ist mehr als nur Technologie. Es sind auch die Menschen: erfahrene Experten mit tiefem Prozesswissen und einer globalen Service-Präsenz. Zusammengenommen verbessern Sie so die Nachhaltigkeit.
Nachhaltige Effizienz
Steigern Sie Zuverlässigkeit und Rentabilität mit den luftgekühlten Wärmetauschern von Alfa Laval. In unserer Broschüre erfahren Sie, wie wir Ihnen bei der Verbesserung der Nachhaltigkeit Ihres Werks helfen können.

So funktioniert´s
Das heiße Medium (z.B. Heißwasser oder Schmieröl) durchströmt den Wärmetauscher innerhalb der Vielzahl von außenberippten Rohren. Ein oder mehrere Ventilatoren drücken Luft über die Rohre und die Wärme des heißen Mediums wird auf die Luft übertragen. Um die Wärmeübertragung zu maximieren, sind die Rohre mit Rippen versehen, die die Kontaktfläche mit der Luft vergrößern.
Alfa Laval bietet eine große Vielfalt an Designs an:
- Anzahl der Ventilatoren
- Ausrichtung der Ventilatoren (horizontal oder vertikal)
- Ausrichtung der Rohrabschnitte (horizontal, vertikal oder schräg)
- Induzierter oder erzwungener Zug
- Konfigurierbare Grundstücksgrößen
Forced Draft-Design
In Wärmetauschern mit forcierter Zugkonfiguration passiert die Luft den Ventilator, bevor sie die Rippenrohre passiert und die Luft durch die Rohrbündel gedrückt wird. Die Vorteile dabei sind:
- Lüfter und Riemen sind nicht der heißen Abluft ausgesetzt, was die Lebensdauer der Komponenten erhöht
- Keine Temperaturbegrenzung für die austretende Luft
- Wenn die Rohrabschnitte waagerecht sind, wird der Ventilator unter den Rohren platziert, was den Zugang bei der Wartung erleichtert und die Kosten für die Konstruktion senkt
- Der Energieverbrauch ist oft geringer als bei Saugzügen
Induced Draft-Design
In einem mit Saugzug arbeitenden Wärmetauscher ist der Ventilator hinter den Rohrstücken angeordnet, d.h. Luft wird durch die Rohrbündel gezogen. Die Vorteile dieser Konstruktion sind:
- Eine gleichmäßigere Verteilung des Luftstroms durch die Rohrbündel
- Die Gefahr der Rückführung der heißen Abluft ist durch eine höhere Austrittsgeschwindigkeit wesentlich geringer als bei einem Umluftwärmetauscher
Die Kombinationen aus Zwangs-/Induktionszug und die Ausrichtung der Ventilatoren und Rohrstücke haben alle ihre individuellen Vorteile und idealen Einsatzmöglichkeiten. Bitte kontaktieren Sie Ihren Alfa Laval Vertreter für ein Gespräch über die optimale Lösung für Ihre spezifischen Bedingungen und Anwendungen.
ACE - Working principle
Olmi - Working principle
Einzigartige Merkmale
HybridCool
Kombinierte Nass- und Trockenkugelkühlung für minimalen Wasserverbrauch.
ALOnsite™
Echter Vor-Ort-Service durch qualifizierte Ingenieure, überall auf der Welt.
