Edelstahl Plattenwärmetauscher

Extremere Druckunterschiede, höhere Temperaturen und längere Lebensdauer: Mit AlfaNova erhalten Sie unser Spitzenprodukt im Bereich der gelöteten Plattenwärmetauscher. Gefertigt mit der patentierten Fügetechnik AlfaFusion™ eignet sich der Wärmetauscher vor allem für Trinkwassersysteme und andere Aufgaben mit sehr hohen Hygieneanforderungen. Denn die Verbindungen zwischen den Edelstahlplatten enthalten weder Kupfer noch Nickel. Somit ist ein Buntmetall-Eintrag ins Medium ausgeschlossen.

Die Vorteile unserer Edelstahl Plattenwärmetauscher

  • Kupferfreie Bauweise: Optimal für Trinkwassersysteme und andere Aufgaben mit strengen Auflagen
  • Hohe Korrosionsbeständigkeit dank Edelstahl-Lotverfahren mit hervorragenden Verbindungskontakten zwischen Grund- und Zusatzwerkstoff
  • Robust gegenüber Druck-Wechselbelastung und Druckermüdung durch Lastverteilung über viele Kontaktpunkte
  • Hohe Temperaturbeständigkeit dank 100-prozentiger Edelstahlkonstruktion: einsetzbar bei Temperaturen von bis zu 550°C (1020°F)
  • Auch mit Schiffsklassifizierung verfügbar für den Einsatz in zahlreichen LPG/LNG-Anwendungen

AlfaNova wird in unserem 2003 eingeführten Edelstahl-Lotverfahren gefertigt. Der Herstellungsprozess verstärkt das Plattenpaket und gewährleistet damit eine höhere Druckbeständigkeit des Wärmetauschers als bei vergleichbaren Technologien. Darüber hinaus bewirkt die Bauweise aus 100% Edelstahl eine hohe Temperaturbeständigkeit bis 550°C (1020°F). AlfaNova eignet sich damit für Anwendungen mit extremen Druck- und/oder Temperaturanforderungen. Dass für alle Kernkomponenten des Wärmetauschers ein und dasselbe Material zum Einsatz kommt, gewährleistet nicht nur eine hohe thermische Effizienz, sondern verleiht AlfaNova auch eine enorme mechanische Festigkeit – vergleichbar der von deutlichen teureren vollverschweißten Wärmetauschern.



Plattenwärmetauscher online auswählen

Im Fokus

Besuchen Sie Alfa Laval auf der Chillventa eSpecial: 13.-15. Oktober

2020 findet die weltweit führende Fachmesse für Kältetechnik digital statt – und Alfa Laval ist für Sie mit dabei. Vom 13. bis 15. Oktober geben Ihnen unsere Experten auf der Veranstaltungsplattform spannende Einblicke, beantworten Ihre Fragen und vernetzen sich online mit der weltweitem Kälte-, HLK- und Wärmepumpen-Community. Hoffentlich treffen wir Sie dort!

Kompromisse? Nicht mit uns! Lernen Sie AlfaNovaTW kennen.

Die Begrenzung der Schwermetallverunreinigung des Trinkwassers ist für die öffentliche Gesundheit von entscheidender Bedeutung und die gesetzlichen Bestimmungen werden immer strenger. Alfa Laval stellt sich dieser Herausforderung mit dem neuen Alfa Laval AlfaNovaTW. Der erste Plattenwärmetauscher aus 100% Edelstahl für Trinkwasseranwendungen, der die Kupfer- und Nickelfreisetzung im Wasser verringert.

.

Plattenwärmetauscher online auswählen

Den richtigen Wärmeübertrager für Ihren speziellen Anwendungsfall finden Sie jetzt schneller denn je – mit dem neuen Alfa Laval Product Guide, unserem übersichtlichen Produktfinder. So erhalten Sie in wenigen Schritten Ihr Angebot von unseren Partnern.

  1. Wählen Sie Ihren Anwendungsbereich aus
  2. Grenzen Sie die Produkte mit einem Filter weiter ein
  3. Stellen Sie eine unverbindliche Preisanfrage

Zusätzlich erhalten Sie persönliche Beratung im Live-Chat (Mo-Fr: 8-16 Uhr)



Plattenwärmetauscher online auswählen

Möchten Sie die Produktportfoliobroschüre unserer gelöteten und Edelstahl Plattenwärmetauscher herunterladen?

Erfahren Sie mehr über unser komplettes Sortiment an gelöteten und Edelstahl Plattenwärmetauschern.

Benötigen Sie BIM-Dateien oder Ausschreibungstexte?

Auf unserer Berater-Seite finden Sie viele Unterlagen, die für die tägliche Arbeit eins Planungsbüros sehr nutzbar sein können, wie zum Beispiel:

  • Ausschreibungstexte für alle Alfa Laval Plattenwärmetauscher
  • 3D-Zeichnungen
  • Dokumentation
  • BIM-Dateien (Building Information Modelling)

zur Planer-Tools-Seite


.

AlfaNova: komplett aus Edelstahl, komplett ohne Wartung

  • Optimal für Trinkwassersysteme
  • Hält extremen Temperatur- und Druckanforderungen stand
  • Absolut kupferfrei und geeignet für den Einsatz mit Ammoniakkältemittel und Reinstwasseranlagen
  • Zertifiziert (u.a. AHRI) für den Einsatz einer Reihe von HLK- und LPG/LNG-Anwendungen

Mit dem AlfaNova erhalten Sie den besten Edelstahl Plattenwärmetauscher, den der Markt zu bieten hat. Möglich macht es unsere neuartige und patentierte Fügetechnik AlfaFusion™. Sie ermöglicht es, Buntmetalle zu vermeiden und eine Ausführung in 100 Prozent Edelstahl umzusetzen. Ein weiterer Pluspunkt: Dieser Edelstahl Plattenwärmetauscher ist vollkommen wartungsfrei. Sparen Sie sich mit dem AlfaNova Aufwand und Kosten!

Zum AlfaNova

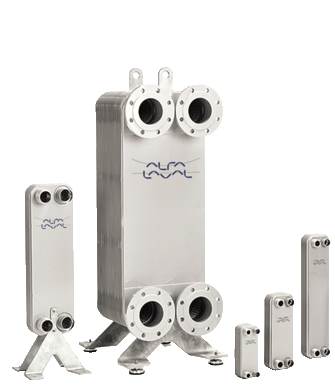

AlfaNova family

Die Technologie

Einzigartige Funktionen zur Steigerung Ihrer Leistung

Leistungsstarke und passgenaue Lösungen für Ihre Anforderungen: Das ermöglichen wir Ihnen mit unseren mehr als 80 Jahren Erfahrung in der Wärmeübertragungsinnovation. Unsere Experten entwickeln die AlfaNova-Linie kontinuierlich weiter, um Ihnen immer noch zuverlässigere und effizientere Leistungen zu bieten.


DruckSicher

Beispiellose Festigkeit für anspruchsvolle Aufgaben

Die innovativen Plattendesigns unserer Edelstahl Wärmetauscher unterstützen die unterschiedlichsten Hochtemperatur- und Hochdruckanwendungen. Die Einheiten können mit dünneren Platten und weniger Platten betrieben werden, was zu weniger Rohmaterial, weniger Energieverbrauch, reduzierter Kältemittelfüllung und einem längeren Anlagenlebenszyklus führt.


FlexFlow™

Beispiellose Festigkeit für anspruchsvolle Aufgaben

Das patentierte asymmetrische Plattendesign unserer Edelstahl Plattenwärmetauscher ist eine von vielen einzigartigen Innovationen, die Ihnen dank optimiertem Druckverlust und erhöhter Turbulenz eine verbesserte thermische Effizienz bietet. Sie sparen damit Energie, Kältemittelmengen und Rohstoffe.


AlfaNova®

100% Edelstahl zum Einsatz mit sämtlichen Medien

AlfaNova® ist eine Lösung aus 100% Edelstahl, die Alfa Laval für Anwendungen anbietet, bei denen Medien verwendet werden, die mit herkömmlichen Wärmetauscher-Materialien nicht kompatibel sind. Dieses fortschrittliche Design ist für den Einsatz mit natürlichen Kältemitteln optimiert und noch dazu vollständig recycelbar.


REFuture

Eine zukunftssichere Investition für die Kältemittel von morgen

Wir treiben die Entwicklung innovativer Lösungen für natürliche Kältemittel laufend voran. Alfa Laval verfügt über langjährige Erfahrung im Umgang mit Produkten, die den Einsatz von Kältemitteln der neuesten Generation und mit niedrigem GWP-Wert ermöglichen. Damit helfen wir Ihnen, Ihre Nachhaltigkeitsziele sowie alle gesetzlichen Anforderungen zu erfüllen.


ValuePlus

Umfassende Unterstützung - mit wertsteigernden Optionen, die Ihren Bedürfnissen entsprechen

Sie erhalten Zugang zu einer breiten Palette von Tools sowie zu den Anwendungs- und Produktexperten von Alfa Laval. Der ValuePlus-Support umfasst alle Dokumentationen, Zulassungen und Zertifizierungen sowie ein ständig wachsendes Angebot an Zubehör. Dank der Erfahrung von Alfa Laval in den Bereichen Prototyping und Tests sowie unserer groß angelegten Fertigungskapazitäten können Sie stets eine schnelle Lieferung, einfache Installation und Optimierung sowie die vollständige Einhaltung aller Vorschriften erwarten.

.

AlfaFusion™: Wie es funktioniert und welche Vorteile es hat

Unser Edelstahl Plattenwärmetauscher AlfaNova basiert auf dem neuartigen Fertigungsverfahren AlfaFusion. Durch diese neuartige Fügetechnik vermeiden wir Buntmetalle und können einen Wärmeübertrager realisieren, der zu 100 Prozent aus Edelstahl besteht.

Die wichtigsten Fakten kurz zusammengefasst:

  • Die Korrosionseigenschaften unserer Edelstahl Plattenwärmetauscher entsprechen dem des Grundwerkstoffes
  • Dieses Edelstahl-Lotverfahren haben wir 2003 eingeführt und seither perfektioniert
  • Zwischen Zusatzwerkstoff und Grundwerkstoff bestehen hervorragende Verbindungskontakte
  • In Gegensatz zu vielen neueren Entwicklungen basiert unser Zusatzwerkstoff nahezu auf gleichen Legierungskonzentrationen wie das Ursprungsmaterial AISI316 (1.4401)

Wie funktioniert das Verfahren im Detail?

Diese Technik zur Herstellung unser Edelstahl Plattenwärmetauscher erfordert den Werkstoff AISI316 (1.4401). Abweichende Werkstoffe sind derzeit nicht möglich. Die AlfaFusion Technologie basiert auf dem Verfahren „Transient Liquid Phase (TLP) bonding“. Das Prinzip dahinter: Edelstahlteile werden an den Kontaktpunkten nahe des Schmelzpunktes gebracht. Ein zusätzliches Fügematerial sorgt für die interne und externe Abdichtung. Dieses Material ist identisch mit dem Plattenwerkstoff.

Zwischen jeder Platte wird Edelstahlfüller angebracht. Während der Wärmebehandlung werden die Platten miteinander verbunden, was AlfaFusion genannt wird. Die Methode ähnelt dem Hartlöten. Während der Wärmebehandlung wird die Temperatur über die Schmelztemperatur des Füllstoffs angehoben. Die Flüssigkeit füllt die Lücken an der Verbindungsfläche und verbessert die Diffusivität.

Anschließend wird das Material abgekühlt. Die Verbindung verfestigt sich isotherm durch Diffusion während der Schmelzpunktabsenkung und erzeugt eine Verbindung, bei der keine eindeutige Grenzfläche zwischen der Platte besteht. Der Prozess wird als Transient bezeichnet.

Typische Merkmale der TLP-Verbindung sind, dass die Verbindung eine deutlich höhere Wiederschmelztemperatur als die Schmelztemperatur des Füllmetalls hat und dass nach der Erwärmung keine eindeutige Grenzfläche zwischen dem Plattenmaterial und dem Füllstoff besteht.

Bewährt in weit mehr als 100.000 Installationen

Unser Edelstahl Plattenwärmetauscher ist die einzige, richtige und beste Wahl, wenn Sie folgendes berücksichtigen müssen:

  • Druckwechselraten
  • Temperaturwechsellasten
  • Temperatureinsatzgrenzen
  • Kompaktheit
  • Schwermetallmigration

Bei dem von Alfa Laval zertifiziertem Fusionsverfahren handelt es sich um ein Hartlotverfahren, bei dem der Zusatzwerkstoff nahezu identisch mit dem Originalwerkstoff ist.

Ein Vergleich zu anderen Technologien zeigt:

  • Gedichtete Wärmeübertrager sind hinsichtlich max. Betriebstemperatur eingeschränkt
  • (Kufer-) Gelötete Wärmeübertrager haben Limitierungen aufgrund des Kupferanteile als Verbindungsmaterial
  • (Nickel-) Gelötet Wärmeübertrager sind in ihrer mechanischen Haltbarkeit (Druckwechsel) stark eingeschränkt und sind bei Trinkwasseranwendungen hinsichtlich Nickelmigration bedenklich

Treffen Sie unsere Experten

AlfaNova: echter Edelstahl

Erfahren Sie mehr über AlfaNova – einen Wärmetauscher aus 100% Edelstahl, der mit unserem patentierten Schmelzverbindungsverfahren hergestellt wurde.

Kältemittel von morgen

Fragen zu den Veränderungen auf dem heutigen Kältemittelmarkt? In diesem kurzen Video erfahren Sie, welche Art von Kältemittel Sie auswählen müssen.

Energieeffizienz

Entdecken Sie fortschrittliche Funktionen zur Erzielung einer nachhaltigen, kostengünstigen Energieeffizienz in Ihren Heizungs- und Kühlungsanwendungen.

Einfachheit für Ihr Unternehmen

Erfahren Sie mehr über die Schritte, die Alfa Laval unternommen hat, um die Auswahl eines Wärmetauschers zu vereinfachen.

.
