HyBloc
Die Alfa Laval HyBloc Reihe von Printed Circuit Heat Exchangern (PCHE) ist für den Einsatz als Vorkühler in Wasserstofftankstellen für alle Fahrzeugtypen konzipiert. Das einzigartige Design ermöglicht direktes Wiederbetanken und sorgt für minimale Wartezeiten. Das ultrakompakte Design spart Platz und Installationskosten. HyBloc ist in sieben Standardmodellen erhältlich: Vier Modelle eignen sich für Flüssigkeitskühlung (HyBloc), drei Modelle sind für Verdampfungskühlung mit Kohlendioxid optimiert
Was Sie erhalten
- Keine Wartezeit zwischen Betankungen dank kontinuierlicher Kühlkreisläufe
- Hochdruckbetrieb für minimale Füllzeiten und optimale Leistung
- Ultrakompaktes Design mit minimalem Platzbedarf für die Installation und geringerer Umweltbelastung
- Integrierte Kühlung im Tankstellensystem, wodurch keine baulichen Maßnahmen für die Installation erforderlich sind
- Bewährte Technologie für sicheren Betrieb und herausragende Lebensdauer
Sehen Sie sich dieses Video an, das an einer Wasserstofftankstelle in Korea aufgenommen wurde, und erfahren Sie, wie HyBloc Ihnen hilft, beim Wasserstoffbetanken die Führung zu übernehmen.
Ein revolutionärer Ansatz für die Wasserstoffbetankung mit HyBlocks
PowerDense
Maximale Leistung bei höchstem Druck. Verbesserte Nachhaltigkeit durch das kleinste Metall-Design, das dennoch Wasserstoffdrücken bis zu 1.250 bar standhält.
OptiBond
OptiBond ist eine fortschrittliche Diffusionsschweißtechnik, die einen vollständig verbundenen, hochfesten Kern erzeugt. Dies gewährleistet überlegene Haltbarkeit und langfristige Betriebssicherheit bei anspruchsvollen Anwendungen mit extremen Temperaturen, hohen Drücken und zyklischem Betrieb.
ReFuel+
Höherer Durchsatz bei direkt aufeinanderfolgenden Betankungen für mehr Profitabilität. Die geringe thermische Masse in einer hochreaktiven und kompakten Lösung ermöglicht größere Kapazität und verkürzt die Wartezeit zwischen den Kunden, wodurch die Anzahl der täglichen Betankungen erhöht wird.
Kompakte Wasserstoffbetankung

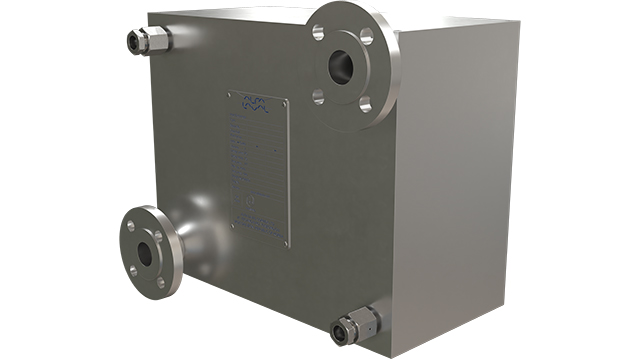

Dank der fortschrittlichen Printed-Circuit-Technologie ist ein Alfa Laval HyBloc Wärmetauscher 85 % kleiner als ein vergleichbarer Rohrbündelwärmetauscher.
Dieses äußerst kompakte Design maximiert die Flexibilität bei der Auslegung des gesamten Betankungssystems und lässt sich problemlos integrieren, z. B. im Gehäuse des Zapfsäulenautomaten. Im Gegensatz zu Rohrbündelwärmetauschern wird der HyBloc immer oberirdisch installiert, wodurch keine unterirdische Montage erforderlich ist und die Bauarbeiten sowie die damit verbundenen Kosten deutlich reduziert werden.
Mit einem Druckwiderstand von bis zu 1.250 bar ermöglicht der Alfa Laval HyBloc Systemdesigns für den Betrieb bei 350 bar (H35), 700 bar (H70) oder sogar noch höheren Drücken. Die Hochdruckfähigkeit sorgt für kurze Füllzeiten und macht ihn zukunftssicher, falls neue Standards mit höheren Drücken eingeführt werden.
Die HyBloc-Reihe umfasst vier Modelle und bietet Lösungen für alle Kapazitätsanforderungen. Unsere Experten unterstützen Sie bei der Auswahl des idealen Modells entsprechend Ihrem Kühlmedium, Ihren Kapazitätsanforderungen und weiteren Spezifikationen, um maximale Leistung zu gewährleisten.
Sichere Wasserstoffhandhabung
Wasserstoff ist in Mischung mit Luft hoch explosiv, weshalb beim Umgang mit dem Gas strenge Sicherheitsmaßnahmen erforderlich sind. Die Sicherheit der Alfa Laval Printed Circuit Wärmetauscher ist seit über 15 Jahren in anspruchsvollen Betankungsanwendungen nachgewiesen, darunter die Brenngasversorgung großer Schiffe sowie landbasierte Erdgas-Systeme für Industrie und Haushalt.
Das HyBloc-Design basiert auf der OptiBond™ Diffusionsschweißung der Wärmeübertragungsplatten. Bei diesem Verfahren werden die Kornstrukturen der Platten miteinander verschmolzen, sodass ein massiver Block entsteht, der extrem hohen Drücken standhält. Dadurch können hohe Drücke sowohl auf der kalten als auch auf der warmen Seite gleichermaßen sicher gehandhabt werden, und Druckentlastungsventile sind nicht erforderlich.
Erfahren Sie mehr über unsere hochmoderne Diffusionsschweißtechnik
Energieeffiziente, saubere Wasserstofflösungen
Möchten Sie mehr darüber erfahren, wie Alfa Laval die Entwicklungen in der gesamten Wasserstoff-Wertschöpfungskette unterstützt? Entdecken Sie unsere Angebote in allen Bereichen – von der Produktion bis zur Endnutzung.
Verwandte Produkte
Service & Support
Mit Alfa Laval als Partner profitieren Sie nicht nur von marktführenden Produkten. Unser Team aus Anwendungsexperten steht Ihnen auch mit kompetenter Beratung zur Seite, z. B. bei der Auswahl des idealen Wasserstoff-Vorkühlers für Ihr System und der Optimierung Ihres Vorkühlprozesses.
Dank jahrzehntelanger Erfahrung mit anspruchsvollen Wärmeübertragungsanwendungen verfügen wir über hohe technische Kompetenz in der Kühlung von Hochdruckgasen und helfen Ihnen, das Beste aus Ihrem System herauszuholen.
Als einer der weltweit größten Hersteller von Wärmetauschern können Sie sicher sein, dass wir auch bei wachsendem Wasserstoffmarkt und steigender Nachfrage große Stückzahlen liefern können.
