Plattenwärmetauscher für Großwärmepumpen
Alfa Laval entwickelt innovative kompakte Plattenwärmetauscher für Wärmepumpensysteme. Sie werden zur Wärmerückgewinnung aus industriellen Prozessen eingesetzt, aber auch zur Rückgewinnung minderwertiger Wärme aus Rechenzentren sowie zur Nutzung natürlicher Wärmequellen wie Meer, Fluss, Abwasser oder Grundwasser. Wir arbeiten eng mit führenden lokalen Technikern und Systemherstellern aus der ganzen Welt zusammen und liefern sowohl Standard- als auch kundenindividuelle Wärmetauscherlösungen. Dabei konzentrieren wir uns weitgehend, aber nicht ausschließlich, auf Anwendungen, die natürliche Kältemittel verwenden.
Wir haben Erfahrung sowohl mit elektrisch als auch mit thermisch angetriebenen Großwärmepumpen. Kontaktieren Sie Alfa Laval jederzeit, um sich bei der Auswahl des geeigneten Wärmeübertragers beraten zu lassen.
Fortschrittliche Lösungen für industrielle Großwärmepumpen
Edelstahl Palttenwärmetauscher AlfaNova
Die meisten Plattenwärmetauscher, die in gewerblichen oder kleinen industriellen Wärmepumpen zum Einsatz kommen, sind kupfergelötet. Obwohl Kupfer für viele Anwendungen geeignet ist, reagiert es negativ mit Ammoniak, einem wichtigen natürlichen Kältemittel. AlfaNova ist der einzige Plattenwärmetauscher auf dem Markt, der zu 100 % aus Edelstahl besteht – gefertigt mit unserer einzigartigen Fügetechnik AlfaFusion™. Eine kompakte, effiziente Lösung für die Kühlung sehr sauberer, empfindlicher Flüssigkeiten, die sich das niedrige Treibhauspotenzial von Ammoniak zunutze macht.
Gelötete Plattenwärmetauscher
Unsere kupfergelöteten Plattenwärmetauscher sind kompakt, effizient und der Standard-Wärmetauschertyp zum Verdampfen und Kondensieren in gewerblichen und privaten Wärmepumpen. Sie eignen sich für die meisten umweltfreundlichen Kältemittel mit niedrigem Treibhausgasausstoß, inklusive wichtiger natürlicher Kältemittel wie CO2 und Kohlenwasserstoffe. Jedes Gerät ist mit einer Reihe einzigartiger Merkmale ausgestattet, die eine hervorragende thermische Leistung und Zuverlässigkeit gewährleisten.
Semi-verschweißte Plattenwärmetauscher
Unsere kompakten, halbverschweißten Plattenwärmetauscher ermöglichen eine höhere Effizienz und Zuverlässigkeit in industriellen Wärmepumpenanwendungen. Halbverschweißte Wärmetauscher von Alfa Laval sind vor allem für Ammoniak-Wärmepumpen die beste Wahl. Diese Wärmetauscher reduzieren die Ammoniakbelastung und verhindern mit ihrem bewährten RefTight™ Dichtungssystem Leckagen. Erhältlich mit korrosionsbeständigem Material für die Wärmerückgewinnung aus Meer-/Flusswasser.
Mediathek für mehr Insights
Integrierte Unterkühlung
Hocheffiziente Großwärmepumpen können erhebliche wirtschaftliche Einsparungen bewirken. Die Integration einer Unterkühlung und Enthitzung in den Kondensator des Plattenwärmetauschers verbessert die Energieeffizienz, ohne dass hierfür zusätzliche Rohrleitungen oder Komponenten erforderlich sind.
Warum sind Plattenwärmetauscher die bessere Wahl?
Erfahren Sie die wichtigsten Unterschiede zwischen Plattenwärmetauschern und Rohrbündelwärmetauschern. Wir zeigen Ihnen, wie sich beide Technologien in Bezug auf Effizienz, Platzbedarf, Wartung und Investitionskosten unterscheiden.
Auf Effizienz umschalten

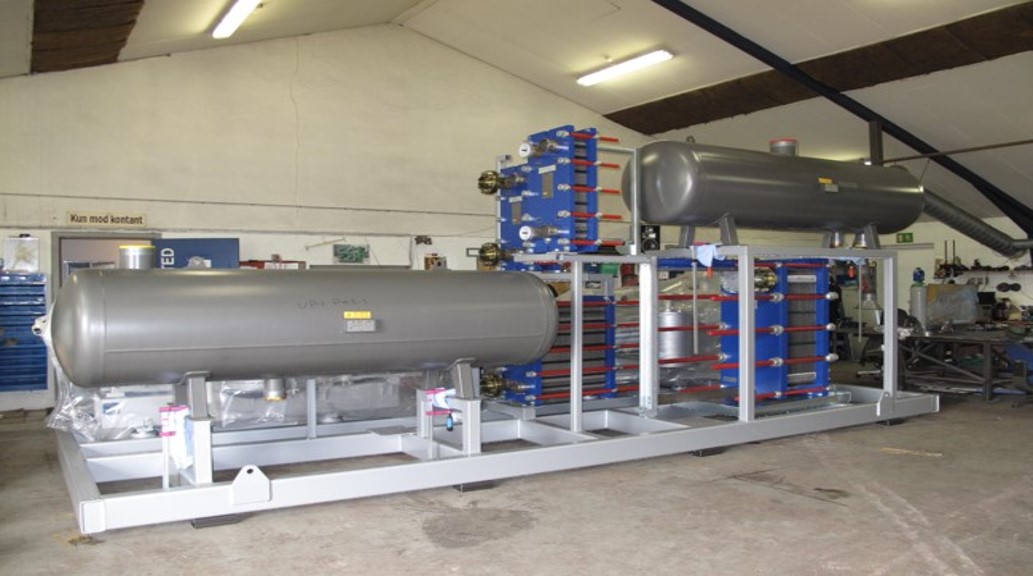

Alfa Laval Plattenwärmetauscher lassen sich mit der gleichen geringen Temperaturdifferenz betreiben wie Verdampfer. Um diese Effizienz voll auszunutzen, haben wir den U-Turn-Separator entwickelt. Dieses effiziente Modul ist außerdem sehr kompakt, und die Anschlüsse sind so gruppiert, dass das Modul ganz nahe an Wänden oder am Rand eines Hauptgestells installiert werden kann.
- Entwickelt für natürliches Ammoniak-Kältemittel
- Minimale Druckverluste, maximale Energieeffizienz
- Enger Temperaturansatz, platzsparendes Design
- Komplettlösung inklusive unserer Wärmetauscher- und Separatortechnik
Ausgewählte Beispiele für industrielle Großwärmepumpen

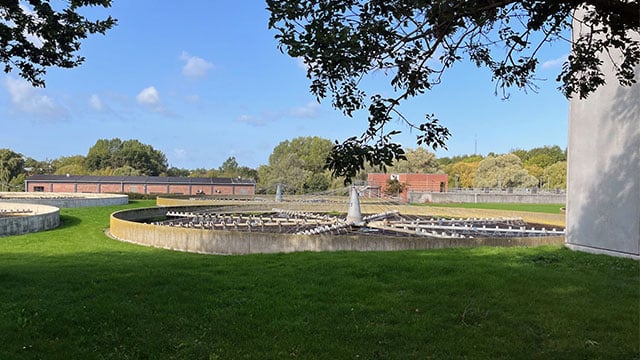

Odense, Dänemark
Die Wärmepumpen in Ejby Mølle können insgesamt 20 MW Wärme liefern und führen außerdem zu einer Reduzierung von CO2 und anderen Treibhausgasen um 128.000 Tonnen CO2-Äquivalente über 20 Jahre. >> Lesen Sie mehr über die Installation von Wärmepumpen in Kläranlagen.

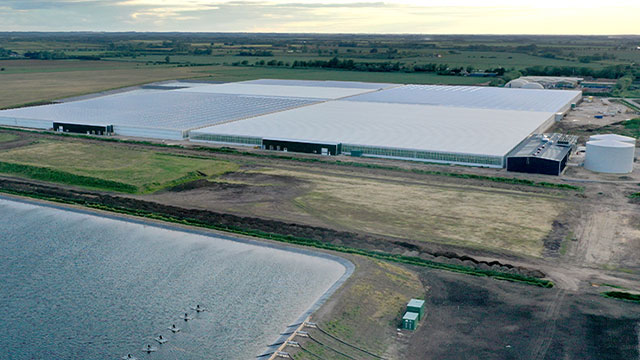

Fenland, UK

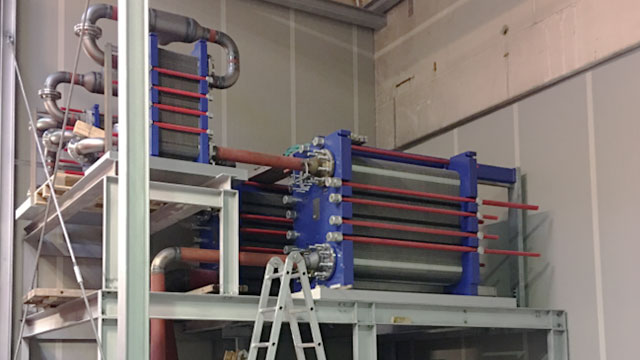

Die Wärmepumpenanlage besteht aus vier parallel installierten Ammoniak*-Wärmepumpen, die insgesamt 33 MW Wärmeleistung liefern. Alfa Laval lieferte 14 halbgeschweißte Plattenwärmeübertrager vom Typ T20BW als Kondensatoren und Verdampfer.. >> Lesen Sie mehr über den nachhaltigen Gewächshauskomplex, der durch eine Kombination aus industriellen Wärmepumpen und KWK betrieben wird.

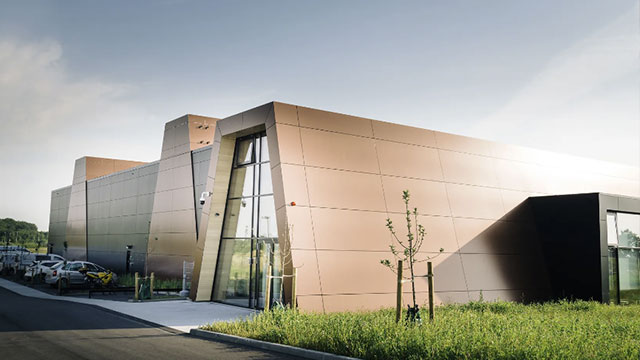

Odense, Dänemark
Alfa Laval liefert die Verdampfer, Kondensatoren, Unterkühler und Ölkühler für die Wärmepumpen. Die Wärmerückgewinnungsinfrastruktur der Anlage wird zur Rückgewinnung von 100.000 MWh Energie pro Jahr beitragen - genug, um etwa 7.000 Haushalte zu wärmen. >>Lesen Sie mehr über Abwärme aus dem Rechenzentrum des führenden Social-Media-Riesen.
Broager Dänemark
Die halbgeschweißten PWT von Alfa Laval dienen als Verdampfer, die 250 m tiefes Grundwasser mit einer Temperatur von 9 °C auffangen, um eine Fernwärmeversorgung mit 70 °C heißem Wasser zu gewährleisten. Die Kapazität beträgt in diesem Fall 18.000 MWh pro Jahr mit einem COP von 4,0 seit 2016.

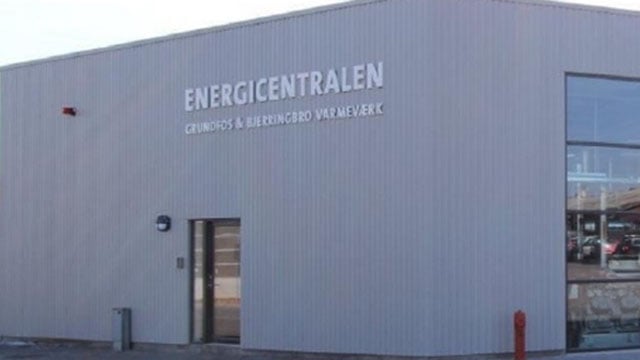

Viborg Dänemark
In Bjerringbo dienen die semiverschweißten PWT von Alfa Laval als Ammoniakverdampfer zur Rückgewinnung überschüssiger Wärme für die Versorgung des Fernwärme- und Fernkältenetzes. Die Kapazität beträgt in diesem Fall 13.500 MWh pro Jahr mit einem COP von 4,6 seit 2016.

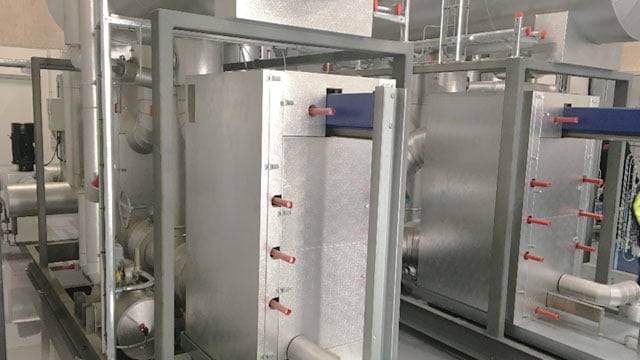

Haderslev, Dänemark
In der Mälzerei der Brauerei Fuglsang gewinnen die halbverschweißten PWT von Alfa Laval in der Kondensatoreinheit überschüssige Wärme zurück, um die Beheizung der heißen Seite von 45° auf 70° C zu gewährleisten. Die Leistung beträgt in diesem Fall 7,1 MW mit einem COP von 4,0.
Engagierte Zusammenarbeit mit der Industrie
Eurammon
Eurammon ist ein Zusammenschluss von Unternehmen, Institutionen und Einzelpersonen, die ein gemeinsames Ziel verfolgen: einen nachhaltigen Ansatz in der Kälte- und Wärmepumpentechnik. Seit seiner Gründung im Jahr 1996 hat sich Eurammon für die Nutzung natürlicher Kältemittel eingesetzt. Alfa Laval ist Gründungsmitglied des Vereins.
EHPA
Alfa Laval ist Mitglied der European Heat Pump Association (EHPA) – der Stimme des europäischen Wärmepumpensektors in Brüssel. Die Vision von EHPA ist, dass Wärmepumpentechnologien in einem vollständig dekarbonisierten Europa die Heiz- und Kühllösung Nummer eins sind. Sie sind wesentlicher Bestandteil eines erneuerbaren, nachhaltigen und intelligenten Energiesystems
IIAR
IAR ist eine amerikanische technische Mitgliederorganisation mit Vertretern aus allen Bereichen der natürlichen Kälteerzeugung und Wärmepumpen – darunter u. a. Hersteller, Ingenieure, Auftragnehmer, Endverbraucher, Akademiker, Wissenschaftler und Ausbilder. IIAR ist ein führender Interessensvertreter für eine sichere, zuverlässige und effiziente Nutzung von Ammoniak und anderen natürlichen Kältemitteln.
Passende Servicelösungen
Passende Servicelösungen. Effizienz über Jahrzehnte sichern
Ein nicht ordnungsgemäß funktionierender Wärmetauscher kann nicht nur die Sicherheit und Produktqualität beeinträchtigen, er erhöht auch die Energiekosten. Zudem können Störungen kostspielige Ausfallzeiten und gravierende Produktionsausfälle nach sich ziehen. Eine regelmäßige und proaktive Wartung Ihrer gedichteten Plattenwärmetauscher sorgt durch Erhaltung der Leistung für einen störungsfreien und vorhersehbaren Betrieb.
Wir verfügen über das nötige Fachwissen, um Ihnen zu helfen – ganz gleich ob Sie aktuell ein Problem haben, künftige Schwierigkeiten verhindern oder das Problem mit unserem Online-Tool zur Fehlerbehebung selbst lösen möchten.
Das TGA-Portal entdecken
Ingenieurbüros? Systemintegrator?
Sind Sie Ingenieurbüro? Lesen Sie hier nach! Alfa Laval verfügt über jahrzehntelange Erfahrung im Bereich Wärmeübertragung und unterstützt Sie mit einschlägigem Fachwissen, damit Sie die aktuellen Herausforderungen rund ums Heizen und Kühlen meistern. Lesen Sie Antworten auf komplexe Fragestellungen rund um Energieeffizienz und natürliche Kältemittel – und entdecken Sie hilfreiche Tools, mit denen Sie einfacher die richtige Technologie für Ihre Anwendung finden.
