Unique Flexbody
Der Alfa Laval Unique Flexbody ist ein flexibles In-Line-Instrumentengehäuse für hygienische Flüssigkeitsverarbeitungsleitungen, das sich leicht in jedes Rohrleitungssystem installieren lässt und die Überwachung und Steuerung verbessert. Positionieren Sie bis zu zwei Kontroll- oder Messinstrumente oder Sichtgläser in jedem In-Line-Gehäuse. Durch sein einfaches, todzonenfreies Design ist der Unique Flexbody leicht zu bedienen, zu warten und zu reinigen.
Einfache Überwachung von Prozessparametern und optimale Nutzung Ihrer hygienischen Flüssigkeitsverarbeitungslinien
- Verbessern Sie die Steuerung, Messung und visuelle Inspektion Ihrer Prozesslinien für hygienische Flüssigkeiten
- Höhere Produktivität und Rentabilität
- Gewährleistung der Prozesshygiene durch einfache Reinigung - keine Totzonen, Kuppeln, Wannen oder Oxidation
- Zwei Anschlussgrößen passen zu allen Instrumenten und Schaugläsern
- Leicht zu entfernende, zu reinigende, zu kalibrierende und zu wartende Messgeräte oder Schaugläser
Flexibles hygienisches Instrumentengehäuse
Optimieren Sie die Prozessüberwachung und -steuerung, indem Sie Ihr Rohrleitungssystem mit der Instrumentierung, den Schaugläsern und dem einzigartigen Flexbody Inline-Gehäuse, das Sie benötigen, individuell anpassen. Wählen Sie aus einer breiten Palette von EN 10357-A, ISO 2037 und ASME BPE Maßnormen und Größen mit einer hygienischen Innenoberflächengüte von Ra weniger als 0,8 µm. Diese lassen sich unabhängig vom Rohrdurchmesser leicht in jedes Rohrsystem einschweißen. Bis zu zwei Instrumente oder Schaugläser lassen sich mit Hilfe eines Klemmrings leicht montieren.
Two-size-fits-all Inline-Gehäuse
Kompakt und modular, der einzigartige Flexbody ist Einfachheit in seiner besten Form. Die Anschlüsse sind unabhängig von Rohrdurchmessern und Prozessvariablen; nur zwei Anschlussgrößen passen zu allen Instrumenten und Schaugläsern. Die Instrumentierung ist austauschbar und lässt sich zur Kalibrierung oder zum Austausch ohne Schweißen leicht entfernen.
Hygienisches, leicht zu reinigendes Instrumentengehäuse
Mit dem einzigartigen Flexbody In-Line-Gehäuse erhalten Sie zuverlässige, hygienische Prozessanschlüsse, die vollständig entleerbar und mit Cleaning-in-Place (CIP)- und Sterilisation-in-Place (SIP)-Prozessen reinigbar sind. Eine Demontage ist nicht erforderlich. Darüber hinaus sorgt der Zugang zu den Instrumenten für eine perfekte Abdichtung, völlig frei von Spalten oder Lufteinschlüssen, wodurch das Risiko einer mikrobiellen Kontamination minimiert wird.
So funktioniert es.
Aufbau

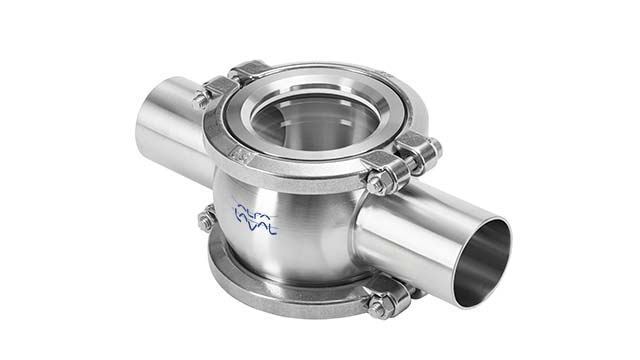

Der Unique Flexbody besteht aus einem hygienischen Inline-Gehäuse aus Edelstahl, einem O-Ring und entweder einer Blindkappe oder zwei Schaugläsern. Er kann in jedes Rohrleitungssystem mit verschiedenen Rohrdurchmessern eingeschweißt werden.
Funktionsprinzip
Der Unique Flexbody hat zwei Öffnungen, um zwei Instrumente oder Schaugläser gleichzeitig aufzunehmen. Wenn eine oder beide Öffnungen nicht zur Messung oder visuellen Überwachung verwendet werden, können hygienische Blindkappen die Prozessanschlüsse abdichten.
Optionen
Wählen Sie die richtige Inline-Instrumentierung und/oder den richtigen Schauglaskörper aus diesen Standardgrößen.
EN 10357-A
- Prozessverbindung F: DN 25,
- Prozessverbindung N: DN40, 50, 65, 80, 100, 125, 150
ISO 2037
- Prozessverbindung: F: ISO 25,
- Prozessverbindung: N: ISO 38, 51, 63,5, 76,1, 101,6
ASME BPE
- Prozessverbindung: F: 1”
- Prozessverbindung: N: 1½”, 2”, 2½”, 3”, 4”
Materialien
- Gehäuse: 1.4404 / AISI316L
- Elastomer: Standard EPDM, FPM optional
- Interne Oberflächenbehandlung: Ra < 0.8 µm
- Sichtglas: Borosilicate glass
Teil einer umfangreichen Instrumentenpalette.
Alfa Laval bietet eine umfassende Palette an Instrumenten einschließlich Temperaturinstrumente, Druckinstrumentee , Füllstandsinstrumente, and Sichtgläser. Diese sind für den Einsatz in hygienischen Anwendungen vorgesehen in der Milch-, Speise-, Getränke- und Pharmaindustrie, sowie auch in der Kosmetik , Biotechnologie und Heimpflege.
