Compression load cells

Das Alfa Laval-Wägesystem mit Kompressions-Wägezellen bietet Präzisionsmessungen für hygienisches Mischen, Dosieren, Füllstandsregelung oder Batch-Prozesse. Es ist kompakt und unkompliziert und eignet sich perfekt für den Einsatz in Tanks mit einer Größe von 300 kg bis zu 100 Tonnen.

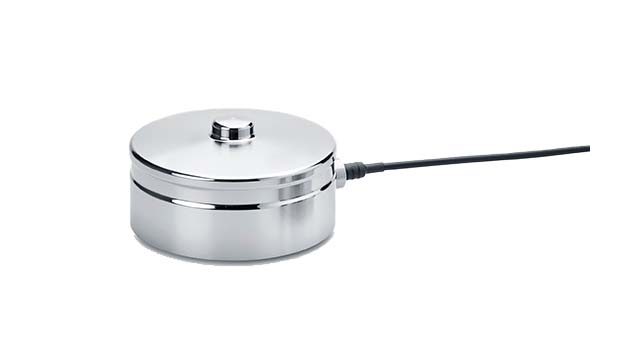

CL compression load cells 640x360

Hygienische Wiegegenauigkeit - sowohl einfach als auch flexibel

  • Maximierung der Prozessbetriebszeit durch hochpräzise, hochgenaue Wägezellenmessung
  • Geringere Kosten und Kontaminationsrisiken dank hygienischer, hermetisch geschlossener Edelstahlkonstruktion
  • Einfache Installation, Bedienung, Wartung und Reinigung dank kompakter Stellfläche, Wägezellenmanagement und einfachem Design ohne bewegliche Teile
  • Vielseitige, anpassbare Wiegelösung mit einer breiten Palette von Feldbus-Schnittstellen, Digitalkabeln und ATEX- und IECEx-Versionen

Für genaue Messungen in hygienischen Prozessen können Sie auf das Alfa Laval-Wägesystem mit Druckkraftmesszellen zählen. Diese kapazitiven digitalen Wägezellen tolerieren sehr hohe Überlasten, Seitenlasten und Torsion. Sie decken den Wägebedarf von 0 bis 100.000 kg ab und tolerieren bis zu 1.000% Überlast. Perfekt für den Einsatz in der Lebensmittel-, Molkerei-, Brauerei- und Pharmaindustrie.

Anwendungen

  • Prozess-Wägung
  • Tank, Behälter und Silo
  • Abfüllen und Dosieren
  • Füllstandsmessung



Spezielle Produktmodelle:

ATEX- und IECEx-Versionen für den Einsatz in explosionsgefährdeten Bereichen erhältlich

Haben Sie genug von unzuverlässigen und unhygienischen Wägezellen?

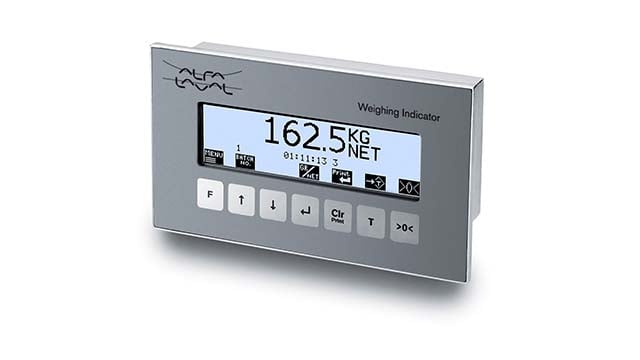

5024G_panel mounting 640x360.jpg

Die Alfa Laval-Wägezellen basieren auf einer patentierten digitalen kapazitiven Technologie, die eine Reihe von Vorteilen im Vergleich zu anderen Technologien zur Messung von Kraft und Gewicht aufweist.

Die 10 wichtigsten Gründe sich für die neuen Wiegelösungen von Alfa Laval zu entscheiden

So funktioniert es.

.

Das Alfa Laval-Wägesystem mit Kompressions-Wägezellen verfügt über eine patentierte digitale kapazitive Technologie, bei der ein kontaktloser kapazitiver Sensor im Inneren des Wägezellenkörpers montiert ist.

Jedes Wägesystem besteht aus: Mehrere Wägezellen, einschließlich Wägezellenmodule, ein elektronisches Ausgangsmodul, das entweder analog oder digital sein kann, und Steuermodule für die Wägezellen und das Kabel. Um eine robuste und zuverlässige Verbindung zwischen dem Tank und den Wägezellen zu gewährleisten, bietet Alfa Laval eine zusätzliche Reihe von Tankbeinen an, die zu den Wägezellen passen.

Durch die werkseitige Vorkalibrierung entfallen zeitraubende Einstellungen vor Ort während der Inbetriebnahme. Keine kostspieligen, komplizierten Montagesätze, Scherenstangen oder Überlastschutzvorrichtungen. Nur präzises Wiegen der Wägezellen und Management vom Feinsten.

Wenn eine Last aufgebracht wird, wird ein Teil der Last auf jede Wägezelle übertragen, die ein elektrisches Signal proportional zur gemessenen Last an das Steuermodul sendet. Das Steuermodul wandelt die Signale in eine genaue Gewichtsanzeige um.

Da es keinen Kontakt zwischen dem kapazitiven Sensor und dem Wägezellenkörper gibt, sind die Wägezellen weitgehend unbeeinflusst von Überlast, Seitenlasten, Torsion, Stößen und Schweißspannungen. Dies ermöglicht einen einfachen mechanischen Einbau der Wägezellen. Eine proprietäre anwendungsspezifische integrierte Schaltung (ASIC) in der Wägezelle wandelt, kompensiert und kalibriert das Ausgangssignal des keramischen Wägezellen-Gewichtssensors und ermöglicht so einen Plug-and-Play-Betrieb und eine genaue Messung der Druckkraft-Wägezelle.

Das könnte Sie auch interessieren …

Strahlwägezellen

Ideal für Misch-, Dosier- oder Chargenaufgaben in kleinen oder mobilen Tankgrößen bis 4000 kg

Beam load cell 640x360

Niveauschalter

Niveauschalter bieten eine genaue und zuverlässige Flüssigkeits-Fernanzeige für hygienische Brauerei-, Lebensmittel- und Getränke- sowie biopharmazeutische Prozesse.

level switch right side 640x360

Drucktransmitter

Druckmessumformer bieten eine genaue, zuverlässige Anzeige des Drucks. Diese Druckmessgeräte eignen sich für den Einsatz in Filtrations- und Pumpensystemen, Druckbehältern, Ventilmatrizen und anderen hygienischen und pharmazeutischen Prozessausrüstungen.

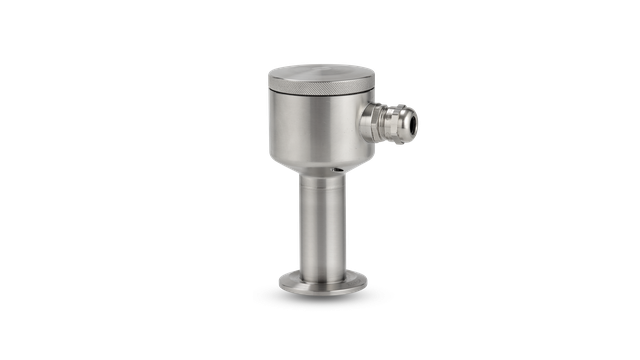

pressure transmitter right side 640x360
