Rotary Jet Mixer
Der Alfa Laval Jetmischer sorgt für effizientes Mischen von Flüssigkeiten, Gasdispersion, Pulvermischung und Tankreinigung und reduziert dabei Mischzeit, Energieverbrauch und Kosten. Die patentierte Technologie basiert auf der bewährten Rotary-Jet-Head-Technologie und ermöglicht schnelles, gleichmäßiges Mischen ohne Chargendrehung oder Prallbleche. Hohe Prozessflexibilität erleichtert die Anpassung an neue Produktformulierungen mit unterschiedlichen Viskositäten, Dichten und Volumina.
Effektives Mischen und verkürzte Mischzeiten in verschiedenen Anwendungen
- Schnelle und effektive Flüssigkeitsmischung in Tanks
- Effiziente Gas- und Pulverdosierung
- Kann auch als Tankreinigungsgerät eingesetzt werden
- Unübertroffene, kosteneffiziente Mischleistung
- Vereinfachtes, hygienisches Design und geringe Investitionskosten
Der Alfa Laval Jetmischer ist für das Mischen von Flüssigkeiten, die Gasdispersion (Belüftung, Entlüftung, Karbonisierung) und das Mischen von Pulvern in Prozess- und Lagertanks in den Bereichen Molkerei, Lebensmittel, Getränke, Brauerei, Gesundheitswesen, Haushaltspflege, Körperpflege und Biotechnologie konzipiert. Ist der Tank leer, dient der Jetmischer zudem als hervorragendes CIP-System (Cleaning-in-Place) und spart dabei Wasser, Reinigungsmittel und Energie im Vergleich zu herkömmlichen Sprühball-CIP-Systemen.
Wie funktioniert der Jetmischer?
Funktionsprinzip
Die Jetmischer werden unterhalb der Flüssigkeitsoberfläche positioniert. Die Flüssigkeit wird durch die Düsen des Jetmischers in den Tank geleitet. Für eine optimale Zirkulation im Tank nutzt das System einen geschlossenen Umlauf. Zwei oder vier Düsen rotieren sowohl um die horizontale als auch um die vertikale Achse. Diese doppelte Rotation ermöglicht es den Strahlen, das gesamte Tankvolumen zu erreichen und sorgt so für eine schnelle und effiziente Durchmischung der eingebrachten Flüssigkeit, des Gases oder des Pulvers. Bei Bedarf an noch schnellerem Mischen können mehrere Rotary-Jet-Mischer in Serie installiert werden.
Tankreinigung inklusive
Der Alfa Laval Rotary Jet Head erfüllt eine Doppelfunktion. Nach Abschluss des Mischvorgangs können die Jetdüsen des Mischers zum Versprühen von Reinigungsflüssigkeiten im Tank genutzt werden, um die Tankoberflächen effektiv zu reinigen.
Auf Rahmen montierte Einheit
Drei verschiedene vorgefertigte, auf Rahmen montierte Pumpeneinheiten ergänzen das Portfolio der Rotary Jet Mixer. Die verfügbaren Einheiten sind mit 7,5 kW, 11 kW oder 15 kW Pumpen ausgestattet. Die Einheit ist auf einem Edelstahlrahmen montiert und enthält folgende Alfa Laval Komponenten: eine energieeffiziente LKH Kreiselpumpe.Anwendungsbeispiele:
Bierfermentation
Der Alfa Laval Rotary Jet Head wird zum Mischen in Bierfermentern eingesetzt. Durch den Einsatz von Zwangsmischung in Bierfermentern verkürzen sich die Prozesszeiten um bis zu 30 %. Dadurch wird die Fermentationskapazität maximiert und die Betriebskosten werden gesenkt.
Mischen von Getränken
Der Einsatz von Jetmischern optimiert Produktionsprozesse in der Getränkeindustrie. Die Mischer werden für verschiedene Anwendungen genutzt, wie das Mischen von Getränken mit Fruchtfleisch, das Auflösen von Aromen, Aspartam und anderen Pulvern sowie für die Tankreinigung (CIP – Cleaning in Place). Ein einziger Mischer kann im selben Tank für mehrere verschiedene Vorgänge eingesetzt werden, zum Beispiel für das Mischen von Flüssigkeiten, die Entlüftung, Karbonisierung und das Auflösen von Pulvern.
Entlüftung
Der Jetmischer für Tanks kann zur effektiven Entlüftung eingesetzt werden. Die Minimierung des Sauerstoffgehalts in flüssigen Lebensmitteln wie Erfrischungsgetränken, Bier und Speiseöl verlängert die Haltbarkeit und verbessert die Geschmacksstabilität.
Unübertroffene Mischleistung
In vielen Anwendungen liefert der Rotary Jet die schnellsten und effizientesten Mischergebnisse. Er eignet sich außerdem für die Gasdispersion (Belüftung, Entlüftung, Karbonisierung), das Mischen von Pulvern und die Reinigung im Tank (CIP). Die patentierte Rotary-Jet-Mischtechnologie basiert auf der Rotary-Jet-Head-Technologie, die speziell für das Mischen von Flüssigkeiten, Gasen und Pulvern angepasst wurde. Der Jetmischer kann in Tanks mit einem Volumen von 100 bis 800.000 Litern eingesetzt werden.
Um Ihre Mischanforderungen zu erfüllen, bietet Alfa Laval außerdem eine Auswahl an Rührwerken und einen magnetgekuppelten Mischer an.
Schnelleres, effektives Mischen
Durch den Einsatz des Rotary Jet kann die Kapazität erhöht werden, was zu höherer Produktivität, besserer Produktqualität und einer verbesserten Nutzung der Anlagenressourcen führt.
Für verschiedene Anwendungen geeignet
Der Mischer hilft, Investitions- und Betriebskosten zu senken und sorgt gleichzeitig für schnelles und effizientes Mischen. Ein einziger Jetmischer für Tanks kann Flüssigkeitsmischung, Gasdispersion, Pulverdispersion und Tankreinigung übernehmen – ohne dass für jeden Prozess separate Geräte benötigt werden. So werden erhebliche Einsparungen erzielt.
Effektives, einfaches Design
Das System spart Kosten bei Tank und Tragkonstruktion, da Motor und Pumpe am Boden platziert werden können. Gleichzeitig ist der unter der Flüssigkeitsoberfläche angebrachte Rotary Jet hydraulisch ausbalanciert und verursacht keine nennenswerten Belastungen am Tank. Zudem erleichtert das einfach zu installierende Design die Nachrüstung bestehender Tanks.
Etwas Gutes noch besser machen
Mehrere vorgefertigte, auf Rahmen montierte Pumpeneinheiten ergänzen die Jetmischer. Neben dem Jetmischer benötigen Endanwender auch eine Pumpe und Instrumentierung für ihr Mischsystem. Um ihnen die Arbeit zu erleichtern, wurden verschiedene vorgefertigte Einheiten mit sämtlicher erforderlicher Ausrüstung entwickelt. So sparen Endanwender Zeit und Ressourcen, da sie Planung und Beschaffung überspringen können. Sie müssen lediglich zwei Leitungen anschließen, die elektrische Verdrahtung vornehmen, den Frequenzumrichter einstellen – und schon kann es losgehen.
Produktpalette
Der Alfa Laval Rotary Jet Head ist in vier verschiedenen Modellen erhältlich (IM 10, IM 15, IM 20, IM 25). Sie sind für Tankvolumen von 100 bis 800.000 Litern ausgelegt und können Umlaufmengen von bis zu 90 m³/h bewältigen.
Katalog „Close at Hand“
Der Produktkatalog für Hygieneartikel „Close at hand“ enthält Produktbroschüren, Links zu Animationen, Prospekte und Bestelllisten.
CAD-Portal
Das Alfa Laval CAD-Portal ist eine wichtige Plattform zum Herunterladen detaillierter Produktinformationen, 2D-Zeichnungen und 3D-Produktmodelle.
Wartung
Unser engagiertes globales Servicenetz unterstützt Sie mit Ersatzteilen und Fachwissen, wo immer Sie sind und wann immer Sie es brauchen. Indem wir eine höhere Betriebszeit, Verfügbarkeit und Optimierung sicherstellen, tragen wir dazu bei, dass Sie sich keine Sorgen machen müssen und Ihre Investitionsrendite maximieren können. Wir können mit Ihnen zusammenarbeiten, um unsere Dienstleistungen in einen Alfa Laval Servicevertrag zu integrieren - für einen planbaren und sorgenfreien Betrieb.
Erfahren Sie mehr über unser Serviceangebot Fehlerbehebung
Ersatzteile Technischer Support
Suche nach Seriennummern Partner finden
Bitte kontaktieren Sie uns bei Fragen oder Unklarheiten.
Besuch im Anwendungs- und Innovationszentrum
Möchten Sie die optimale Ausrüstung für die jeweilige Aufgabe ermitteln und konkrete Einsparungen erzielen, bevor Sie sich für Upgrades entscheiden? Im Alfa Laval Anwendungs- und Innovationszentrum können Sie genau das tun.
Optimize™ von Alfa Laval
Optimize™ von Alfa Laval optimiert Ihre bestehenden Prozesse und ermöglicht Einsparungen von bis zu 90 % bei Wasser, Energie und Chemikalien mit nur geringen und risikolosen Investitionen.
Finden Sie die Produkte, die Sie suchen
Mit dem digitalen Alfa Laval Produktkatalog finden und wählen Sie ganz einfach die benötigten Produkte aus. Fordern Sie ein Angebot an, zeigt der Katalog Ihnen die Alfa Laval Partner in Ihrer Region an – und Sie können Ihre Anfrage direkt versenden.

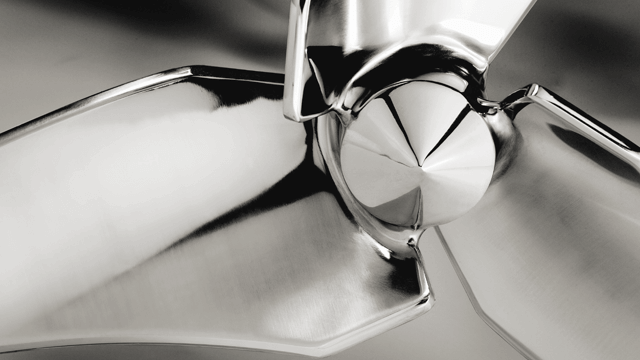

Teil eines breiten Mischer-Portfolios
Alfa Laval bietet ein umfassendes Sortiment an Mischeranlagen für hygienische Anwendungen in Branchen wie Molkerei, Lebensmittel, Getränke,Haushaltspflege, Körperpflege, Biotechnologie und Pharmazeutika.
- Alfa Laval Hybrider Pulvermischer
- Alfa Laval LeviMag® UltraPure Magnetmischer
- Alfa Laval LeviMag® Magnetmischer
- Alfa Laval Rotations-Jet-Mischer
In unserem breitgefächerten Mischer-Sortiment finden Sie verschiedene Produktkategorien: Rührer und Mischer.
