Sichtfenster und Beleuchtungskörper
Alfa Laval Sichtfenster für Tanks sind präzise Messfenster, die eine direkte, verzerrungsfreie Sichtkontrolle der Prozessbedingungen, Produkte, Füllstände und Reinigung in Behältern der Milch-, Lebensmittel-, Getränke-, Körperpflege- und Biopharmaindustrie ermöglichen.
Zuverlässige und klare Sicht
- Zuverlässig klare Sichtqualität
- Bieten klare, kontinuierliche und ungehinderte Sicht auf Prozesse
Das Alfa Laval Sichtfenster für Tanks besteht aus sieben verschiedenen Modellen, die auf oder in druckbeaufschlagte, drucklose und hochtemperaturbeständige Tanks, Behälter oder Rohrleitungssysteme montiert oder eingeschweißt werden.
Gefertigt aus Borosilikatglas nach DIN 7080 und langlebigen, speziell entwickelten Dichtungen, sind diese Sichtfenster beständig gegen unterschiedliche Drücke und Temperaturen und für vielfältige Anwendungen geeignet.
Sichtfenster für Tanks: Aufbau und Sortiment
Zuverlässig klare Sichtqualität
Alfa Laval Sichtfenster bieten klare, kontinuierliche und ungehinderte Sicht auf Prozesse oder Produkte in Tanks und Behältern. Sie sind schnell und einfach zu installieren. Alfa Laval Leuchten für Sichtfenster sorgen für zuverlässigen Betrieb, geringen Wartungsaufwand und ermöglichen eine frühzeitige Erkennung und Reaktion, um kostspielige Ausfallzeiten zu vermeiden.
Konstruktion
Die Konstruktion der Alfa Laval Sichtfenster variiert je nach Typ. Weitere Informationen finden Sie bei den jeweiligen Ausführungen unten.
Sichtfenster DIN 11851
Typischerweise in Tanks mit hohen Drücken und Temperaturen eingesetzt, besteht dieses verschraubte Sichtfenster aus einer Grundflansch, die auf oder in die Tankwand geschweißt wird, einer Deckflansch, Dichtungen, einer Glasscheibe, Muttern und Bolzen. Bei korrektem Anschweißen der Flansch garantiert die Flanschdicke eine verzerrungsfreie Positionierung der Glasscheibe. Das Sichtfenster kann optional mit einer miniVision-Leuchte ausgestattet werden.
Sichtfenster DIN 28120
Das Sichtfenster ist mit einer Schweißstutzen konstruiert, die auf die Tankwand geschweißt wird, einer gerillten Überwurfmutter, einer Glasscheibe und zwei Dichtungen. Es ist in Größen von DN50 (freie Sicht 50 mm) bis DN150 (freie Sicht 150 mm) erhältlich. Optional kann das Sichtfenster mit einer miniVision-Leuchte ausgestattet werden.

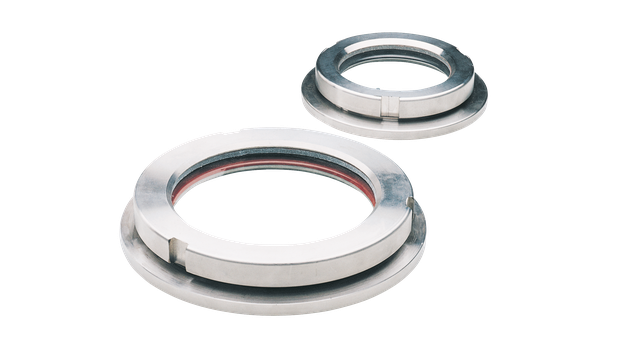

Sichtfenster-Typen LKS 78, 105 und 120
Das Sichtfenster vom Typ LKS ist in drei Ausführungen erhältlich. LKS 105 (freie Sicht: 105 mm) ist für die Montage oberhalb des Flüssigkeitsniveaus in drucklosen Lagertanks konzipiert. LKS 78 (freie Sicht: 78 mm) und LKS 120 (freie Sicht: 120 mm) sind für Drucktanks ausgelegt. Alle LKS Sichtfenster bestehen aus einer Gewindeflansch, die auf den Tank geschweißt wird, Dichtungen, einer Glasscheibe und einem Haltering.
Sichtfenster Elongated
Das längliche Sichtfenster dient zur Beobachtung des Flüssigkeitsstands oder von Reaktionen im Tank oder Behälter. Es besteht aus einer Grundflansch, die in oder auf die Tankwand geschweißt wird, einer Deckflansch, einer Glasscheibe und Dichtungen.
Es sind zwei Versionen des Alfa Laval länglichen Sichtfensters erhältlich.
- Die DB-Version verfügt über eine Grundflansch mit durchgebohrten Gewindebohrungen
- Die SL-Version hat eine Grundflansch mit Sackgewindebohrungen.
Sichtfenster Metall-verschmolzen
Geeignet für die Lebensmittelverarbeitung und sterile Anwendungen, wird das Alfa Laval Sichtfenster Metall-verschmolzen auf Klemmverbindungen gemäß DIN 32676 montiert.
Sichtfenster LKFL In-Line
Das LKFL In-Line Sichtfenster für Tanks wird in Prozessen eingesetzt, bei denen das Produkt in einer Rohrleitung beobachtet werden muss.
Es besteht aus einem Rohr mit zwei Schraubverbindungen für das Glas. Die Verbindungen sind gegenüberliegend angebracht, sodass das Glas sehr nah an der Innenwand des Rohrs positioniert werden kann.
Optional ist eine Halogenlichtquelle erhältlich, die auf eine der Buchsen montiert wird. Die Halogenlichtquelle besteht aus zwei Edelstahlrohren, die mit einer Klemme verbunden sind.
Standardmäßig verfügt das LKFL über Schweißenden. Auf Anfrage ist das LKFL auch mit Anschlussstücken erhältlich.
Sichtfenster LKG In-Line
Das Alfa Laval LKG In-Line Sichtfenster wird in Rohrleitungssystemen eingesetzt, in denen eine visuelle Kontrolle des Produktflusses erforderlich ist. Es sind zwei Typen erhältlich: LKGG-1 und LKGL-1.
Das LKGG-1 besteht aus einem perforierten Edelstahl-Schutzrohr mit Schweißanschlüssen an beiden Enden. Ein spezielles Glasrohr ist im Schutzrohr befestigt, sodass es durch mögliche Belastungen in den Rohrleitungen nicht beeinträchtigt wird.
Das LKGL-1 ist ähnlich aufgebaut wie das LKGG-1, verfügt jedoch über eine angeschweißte Edelstahl-Leuchte am Schutzrohr, sodass das Produkt beleuchtet werden kann.
Katalog „Close at Hand“
Der Produktkatalog für Hygieneartikel „Close at hand“ enthält Produktbroschüren, Links zu Animationen, Prospekte und Bestelllisten.
CAD-Portal
Das Alfa Laval CAD-Portal ist eine wichtige Plattform zum Herunterladen detaillierter Produktinformationen, 2D-Zeichnungen und 3D-Produktmodelle.
Wartung
Unser eigenes globales Servicenetzwerk unterstützt Sie überall auf der Welt und jederzeit mit Teilen und Know-how. Wir sorgen für längere Betriebszeiten, höhere Verfügbarkeit und Optimierung und bieten Ihnen somit mehr Sicherheit und bessere Renditen. Gerne stellen wir unsere Leistungen in einem speziellen Alfa Laval Servicevertrag nach Ihren Bedürfnissen zusammen und ermöglichen Ihnen damit einen sorgenfreien Betrieb nach Plan.
Erfahren Sie mehr über unser Serviceangebot Troubleshooting
Ersatzteile Technischer Support
Seriennummernsuche Zertifizierung
Bitte kontaktieren Sie uns bei Fragen oder Unklarheiten.
Besuch im Anwendungs- und Innovationszentrum
Möchten Sie die optimale Ausrüstung für die jeweilige Aufgabe ermitteln und konkrete Einsparungen erzielen, bevor Sie sich für Upgrades entscheiden? Im Alfa Laval Anwendungs- und Innovationszentrum können Sie genau das tun.
Optimize™ von Alfa Laval
Optimize™ von Alfa Laval optimiert Ihre bestehenden Prozesse und ermöglicht Einsparungen von bis zu 90 % bei Wasser, Energie und Chemikalien mit nur geringen und risikolosen Investitionen.
Finden Sie die Produkte, die Sie suchen
Der digitale Alfa Laval Produktkatalog erleichtert das Finden und Auswählen der benötigten Produkte. Bei einer Angebotsanfrage zeigt der Katalog die Alfa Laval Partner in Ihrer Region an – und Sie können Ihre Anfrage direkt versenden.
Teil eines umfangreichen Tankausrüstungsprogramms
Alfa Laval bietet ein umfassendes Sortiment an Tankausrüstung für hygienische Anwendungen in der Milch-, Lebensmittel-, Getränke-,Haushalts-, Körperpflege-, Biotechnologie- und Pharmaindustrie.

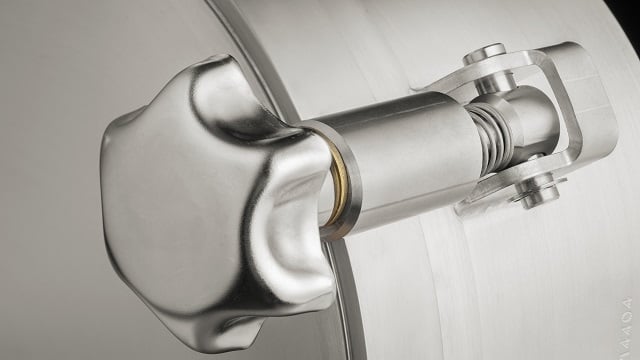

Für ein umfangreicheres Tankausrüstungsprogramm entdecken Sie die verschiedenen Produktkategorien: Rotations-Jet-Köpfe, Rotations-Sprühköpfe, Tankzubehör and Tankabdeckungen.
