Unique Mixproof Tankauslass

Die gleichen grundlegenden Vorteile wie die einzigartigen Doppelsitzventile, aber speziell entwickelt für die Montage direkt an der Tankwand an den Ein- und Auslässen. Für Tankein- und -auslassanwendungen bietet das einzigartige doppelwandige Tankauslassventil (TO) volle Entleerbarkeit und Reinigungsfähigkeit bis zum Tank ohne Gefahr einer Kreuzkontamination.

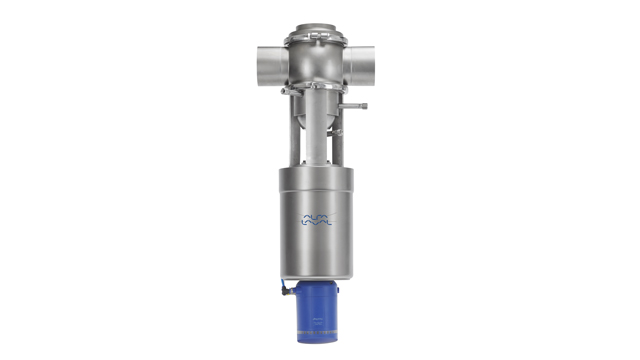

Unique Mixproof Tank Outlet w V70 640x360

Kostengünstiges Tankauslass-Doppelsitzventil

Alfa Laval Tankauslass-Ventile verfügen über zwei unabhängige Kegel. Es ist die erste Wahl für hygienische Anlagen, die ein sicheres Befüllen oder Entleeren von Tanks ermöglichen.

Außergewöhnlicher leckagefreier Betrieb

Ein hochmodernes Doppelsitz-Design sorgt für einen langlebigen, auslaufsicheren Betrieb und minimiert so das Risiko einer Produktkontamination. Die Verwendung von Doppel-Lippendichtungen bietet zusätzlichen Schutz für einen sicheren und hygienischen Betrieb.

Einfaches Ventil zur Wartung und Reinigung

Einzigartige Doppelsitzventile zeichnen sich durch ein Top-Load-Design aus, das die Wartung schnell und einfach macht. Außerdem verfügt er über keine verstellbaren Komponenten, ein wartungsfreundliches Stellglied und eine integrierte Leckageerkennung an allen Dichtungen. Einzigartige Doppelsitzventile erfüllen die meisten hygienischen Anforderungen und können mit dem optionalen SpiralClean Reinigungssystem geliefert werden.

Klicken Sie auf die Playlist, um alle 4 Animationen zu sehen!



Sie erhalten den vollen Nutzen aus der Verwendung von einzigartigen Doppelsitzventilen, indem Sie diese mit Alfa Laval ThinkTop und ThinkTop Basic Ventilsensorik und Steuergeräten kombinieren.

Ventilinseln - kundenspezifische Strömungslösungen

Wir sind Spezialisten für vorgefertigte Ventilinseln, die auf spezifische, individuelle Anforderungen zugeschnitten sind.
Unsere Expertise hilft Ihnen, ein möglichst effizientes Strömungsmanagement zu gewährleisten, indem wir so wenig Komponenten wie möglich verwenden und wichtige Themen wie Temperaturwechsel, Reinigbarkeit, Entleerbarkeit und Durchflusskontrolle effektiv behandeln.
Alfa Laval Ventilinseln können sowohl vormontiert und vorgetestet als auch komplett verdrahtet und mit allen notwendigen Pneumatikschläuchen, Anschlussdosen und Steuertafeln vormontiert geliefert werden.
So können Sie auch komplexe Installationen so schnell wie möglich online bringen, was Zeit spart und Umsatzeinbußen durch Fehlersuche und Ausfallzeiten vor Ort vermeidet.

Weitere Informationen finden Sie in der Dokumentation und im Auswahlleitfaden.

Für kostengünstige Alternativen zum einzigartigen Doppelsitzventilprogramm bietet Alfa Laval auch Standard-SMP Doppelsitzventile an.

Produktvorteile

  • Kostengünstig
  • Sicherer und hygienischer Betrieb
  • Einfach zu warten und zu reinigen

Produktkatalog

Die aktuelle Online-Version von „Close at Hand“

Finden Sie ein Alfa Laval-Produkt

So funktioniert es.

Konstruktion

Das Konzept des Unique Mixproof-Ventils basiert auf einer Reihe von Basiskomponenten, darunter Ventilkörper, Ventilkegel, Stellantriebs- und Reinigungsoptionen sowie Zubehör, das ein breites Anwendungsspektrum ermöglicht. Mit diesen Komponenten können Sie ein Unique Mixproof-Ventil bauen, das genau Ihren Prozessanforderungen entspricht.

Um die Wartung zu vereinfachen, verfügt das Unique Mixproof-Ventil auch über Leckageerkennungslöcher, die vorab über Verschleiß oder Beschädigung statischer O-Ringe informieren. Betreiber können das Ventil jederzeit visuell prüfen, ohne es demontieren zu müssen.Unique Mixproof exploded view w ThinkTop V70_600x375.jpg

Arbeitsweise

Das Alfa Laval Unique Mixproof-Ventil ist ein federschließendes (NC) Ventil, das aus der Ferne mit Druckluft gesteuert wird.

Zur Trennung der beiden Flüssigkeiten verfügt das Ventil über zwei voneinander unabhängige Kegeldichtungen. Der Raum zwischen den beiden Dichtungen bildet eine atmosphärische Leckagekammer. Im seltenen Fall eines unbeabsichtigten Produktaustritts fließt das Produkt in die Leckagekammer und wird durch den Leckageauslass abgeführt.

Bei offenem Ventil ist die Leckagekammer geschlossen. Das Produkt kann dann ohne Verschütten von einer Leitung zur anderen fließen. Das Ventil kann leicht gereinigt und vor den Auswirkungen eines Wasserschlags entsprechend den spezifischen Prozessanforderungen und der Konfiguration des Ventils geschützt werden. (Während des Ventilbetriebs tritt kein Produkt aus).

Unique mixproof spiral clean.jpg







SpiralClean System

Um die hygienischen Betriebsbedingung des Unique Mixproof-Ventilsortiments garantieren zu können, bietet Alfa Laval sein SpiralClean System an, das in der Lage ist die entlasteten oberen und unteren Kegel und die Leckagekammer der Ventile zu reinigen. SpiralClean benötigt weniger Reinigungsflüssigkeit, Versorgungsmedien und Zeit als vergleichbare Modelle und reinigt dennoch gründlicher und wirkungsvoller als konventionelle Reinigungsgeräte. Alle externen CIP Systeme für Unique Mixproof-Ventile beinhalten zudem standardmäßig die SpiralClean Konstruktion.

Ein weiterer großer Vorteil ist, dass SpiralClean es dem Unique Mixproof-Ventil selbst unter aseptisch-artigen Bedingungen ermöglicht zu arbeiten, wodurch unter dem Einsatz von Dampf bei den CIP-Rohren eine Dampfbarriere zu der Atmosphäre erschaffen wird.

Optionen

  • Die 3A Version ist auf Anfrage erhältlich.
  • produktseitige Dichtungen HNBK, NBK oder FKM
  • Steckteile oder Klemmen gemäß erforderlicher Standards
  • Steuerung und Rückmeldungen: ThinkTop oder ThinkTop Basic
  • Seitenmeldungen für Erkennung am oberen Sitzlift
