Unique Mixproof UltraPure

Alfa Laval Unique Mixproof UltraPure ist auf die Bedürfnisse der Pharma- und Biotech-Industrie zugeschnitten. Es ermöglicht den gleichzeitigen Fluss von zwei verschiedenen Flüssigkeiten ohne die Gefahr einer Kreuzkontamination. Es ist modular aufgebaut und gewährleistet maximale Verfügbarkeit für kontinuierliche, hochreine Prozesse.

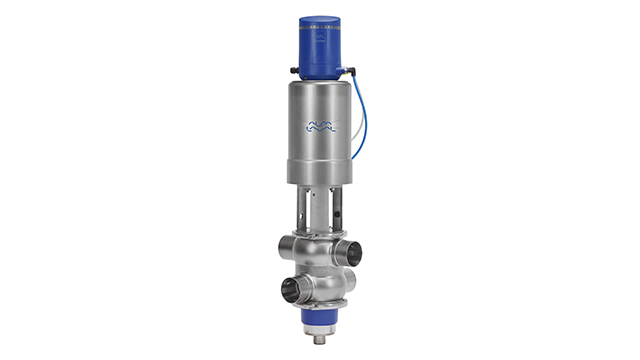

640x360 Unique Mixproof UltraPure with ThinkTop V70

Das hochreine Doppelsitzventil für kontinuierliche Prozesse

  • Kein Verschütten
  • Einfach zu reinigen und zu warten
  • Modularer Aufbau ermöglicht einfache Konfiguration
  • Einfach aufzurüsten
  • Vollständige Rückverfolgbarkeit der Komponenten

Das Unique Mixproof UltraPure von Alfa Laval macht Ihre Anlagen noch flexibler, wodurch die Anlageneffizienz optimiert werden kann, ohne die Produktsicherheit zu beeinträchtigen.

Außergewöhnlich sauberes Design

Dieses fortschrittliche Double-Block-and-Bleed-Ventil sorgt für einen dauerhaften, verlustfrei schaltenden Betrieb für kontinuierliche Prozesse in der Pharma-, Biotech- und Körperpflege-Industrie sowie anderen Hygienebranchen. Dies minimiert das Risiko einer Produktverunreinigung und gewährleistet maximale Verfügbarkeit sowie einen sicheren und hygienischen Betrieb.

Einfach zu reinigen und zu warten

Die Wartung und Reinigung ist schnell und einfach durch ein Toplader-Design, keine verstellbaren Komponenten, einen wartungsfreundlichen Stellantrieb und eine integrierte Leckageerkennung an allen Dichtungen. Wie alle Unique Mixproof-Ventile erfüllt das Alfa Laval Unique Mixproof UltraPure strenge Hygienestandards.

Einfach zu konfigurieren und aufzurüsten

Optimieren Sie Ihre Hygieneprozesse, indem Sie das Unique Mixproof UltraPure an Ihre Bedürfnisse anpassen. Durch das modulare Design ist es auch einfach, das Doppelsitzventil bei jeder Prozessänderung zu modernisieren und gleichzeitig eine effiziente, hygienische und kontinuierliche Produktion sicherzustellen.

Vollständige und dokumentierte Rückverfolgbarkeit

Unique Mixproof UltraPure-Ventile werden mit Alfa Laval Q-doc, einem umfassenden Dokumentationspaket für UltraPure-Geräte, ausgeliefert. Es gewährleistet die vollständige Rückverfolgbarkeit aller Produktkontaktteile. Basierend auf der Good Documentation Practice (GDP) dokumentiert Q-doc jeden Aspekt vom Rohmaterial bis zur gelieferten Ausrüstung.

So funktioniert es.

.

Konstruktion

Das Konzept des Unique Mixproof-Ventils basiert auf einer Reihe von Basiskomponenten, darunter Ventilkörper, Ventilkegel, Stellantriebs- und Reinigungsoptionen sowie Zubehör, das ein breites Anwendungsspektrum ermöglicht. Mit diesen Komponenten können Sie ein Unique Mixproof-Ventil bauen, das genau Ihren Prozessanforderungen entspricht.

Um die Wartung zu vereinfachen, verfügt das Unique Mixproof-Ventil auch über Leckageerkennungslöcher, die vorab über Verschleiß oder Beschädigung statischer O-Ringe informieren. Betreiber können das Ventil jederzeit visuell prüfen, ohne es demontieren zu müssen.Unique Mixproof exploded view w ThinkTop V70_600x375.jpg

Arbeitsweise

Das Alfa Laval Unique Mixproof-Ventil ist ein federschließendes (NC) Ventil, das aus der Ferne mit Druckluft gesteuert wird.

Zur Trennung der beiden Flüssigkeiten verfügt das Ventil über zwei voneinander unabhängige Kegeldichtungen. Der Raum zwischen den beiden Dichtungen bildet eine atmosphärische Leckagekammer. Im seltenen Fall eines unbeabsichtigten Produktaustritts fließt das Produkt in die Leckagekammer und wird durch den Leckageauslass abgeführt.

Bei offenem Ventil ist die Leckagekammer geschlossen. Das Produkt kann dann ohne Verschütten von einer Leitung zur anderen fließen. Das Ventil kann leicht gereinigt und vor den Auswirkungen eines Wasserschlags entsprechend den spezifischen Prozessanforderungen und der Konfiguration des Ventils geschützt werden. (Während des Ventilbetriebs tritt kein Produkt aus).

Unique Mixproof valve HIW H316xH562

Optionen

    • 3-A-Version auf Anfrage erhältlich
    • Produktberührte Dichtungen aus HNBR, NBR, EPDM oder FPM
    • Gewindestutzen oder Klemmverbindungen gemäß erforderlicher Norm
    • Steuerung und Rückmeldung: ThinkTop oder ThinkTop Basic
    • Seitenindikator zur Erkennung des oberen Sitzhubs



.

360° Service- und Wartungsvideos

Alfa Laval Unique Mixproof-Ventile als Ersatz für Wellendichtungen

Alfa Laval Unique Mixproof-Ventile als Ersatz für Radialdichtungen

Alfa Laval Unique Mixproof-Ventile als Ersatz für produktberührte Dichtungen
