Unique Vacuum Breaker Valve
Das Alfa Laval Unique Vacuum Breaker Ventil ist ein pneumatisches Rückschlagventil, das Vakuumbedingungen in UHT- und KZE-Anlagen verhindert. Dieses robuste, leicht zu reinigende Ventil lässt sich einfach konfigurieren, so dass es praktisch jeder Anforderung gerecht wird – eine kostengünstige Möglichkeit, hohe Hygienestandards und aseptische Kompatibilität in der Milch-, Lebensmittel- und Getränkeindustrie zu erfüllen.
Schützen Sie die Pasteurisierungsleitung und -systeme mit dem Unique Vacuum Breaker-Ventil vor Vakuumbedingungen
- Entwickelt für komfortables und effektives CIP
- Kompaktes, schnell reagierendes und voll automatisiertes Ventil
- Außergewöhnliche Ventilhygiene und Reinigungsfähigkeit
- Nach 3-A zertifiziert
Das Unique Vacuum Breaker-Ventil gewährleistet einen sicheren, effizienten und kostengünstigen Betrieb von HTST-Pasteurisierungsleitungen und -systemen, indem es in allen Produktionsphasen Vakuum verhindert.
Es basiert auf der bewährten modularen Bauweise des Unique SSSV (Small Single Seat Valve – dem kleinen Sitzventil) und ist bedienungs- und reinigungsfreundlich. Dabei ist nur ein einziger Luftanschluss für die CIP-Anwendung (Cleaning-in-Place) erforderlich.

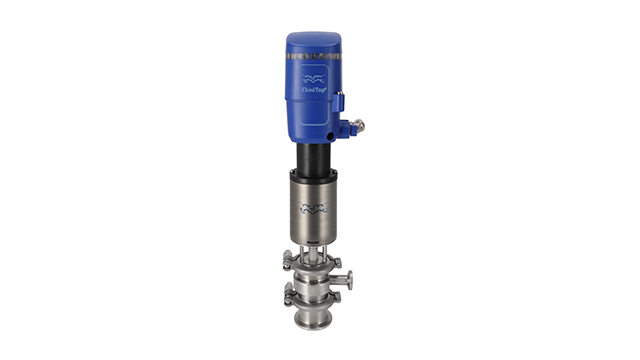

Für die Ventilsteuerung und -überwachung kann es auch mit dem Alfa Laval ThinkTop® V50 ausgestattet werden.
Außergewöhnliche Klappenhygiene
Das Unique Vacuum Breaker-Ventil ist für ausgezeichnete Hygiene und Reinigungsfähigkeit konzipiert. Das Design des Stopfens unterstützt verbesserte CIP-Fähigkeiten (Cleaning in Place). Zudem minimiert eine doppelt wirkende Lippendichtung das Risiko einer Kreuzkontamination. Das Ventil ist 3-A-zertifiziert und damit berechtigt, das 3-A-Symbol zu tragen.
Verlängern Sie die Betriebsdauer des Ventils
Erreichen Sie längere Betriebszeiten durch die einzigartige Sitzkonstruktion des Alfa Laval Unique Vacuum Breaker-Ventils.
Niedrige Gesamtbetriebskosten
Dank seiner simplen, zuverlässigen Konstruktion punktet das Unique-Sortiment durch seine lange Lebensdauer, geringere Produktverluste, größere Produktsicherheit und längere Betriebszeiten in der Verarbeitung. Wenig bewegliche Teile reduzieren den Servicebedarf und die Lagerhaltungskosten.
Ventilsteuerung
Für die Ventilerfassung und -steuerung kann das Unique Vacuum Breaker Valve mit dem Alfa Laval ThinkTop V50 ausgestattet werden. Dieser überprüft die ordnungsgemäße Ventilfunktion während der CIP-Vorgänge.
So funktioniert es.
Konstruktion
Das Unique Vacuum Breaker-Ventil besteht aus einem Ventilkörper aus Edelstahl, Dichtungen, einem Stellantrieb, einer internen Kugel, die sich in der Ventilkammer auf und ab bewegt, sowie Klemmringen.
Funktionsprinzip
Das Alfa Laval Unique Vacuum Breaker Valve wird ähnlich wie ein Kugelrückschlagventil betrieben. Wenn Rohrleitungen während eines Prozesses oder CIP unter Druck gesetzt werden, wird die interne Kugel nach oben gegen ihren Sitz gedrückt und verschließt die Entlüftungsöffnung.
Sinkt der Druck in den Rohrleitungen, dann wird die Kugel nach unten gezogen, so dass Luft in die Entlüftungsöffnung eindringen kann. Das verhindert ein Vakuum im System.
Während des CIP-Prozesses wird ein pneumatischer Ventilantrieb verwendet (gepulst), um die Kugel vom oberen Sitz zu drücken, so dass der Sitz und das Innere des Vakuumbrecherventils gereinigt werden können. Die CIP-Flüssigkeit wird während des Betätigungsimpulses abgelassen und durch den Entlüftungsanschluss entleert.
