Culturefuge

Culturefuge umfasst eine Reihe innovativer hermetischer Zellkultur-Zentrifugen mit Bodenbeschickung sowie Biopharma-Separatoren (oder kompletter Separationssysteme), die speziell für die Zellernte von Säugetierzellkulturen, mikrobiellen Zellen und gefällten Proteinen entwickelt wurden. Die sanfte und effiziente Beschleunigung der zulaufenden Suspension verhindert die Zerstörung von scherempfindlichen Zellwandmembranen, was die nachgeschaltete Reinigung der Zielproteine einfacher macht.

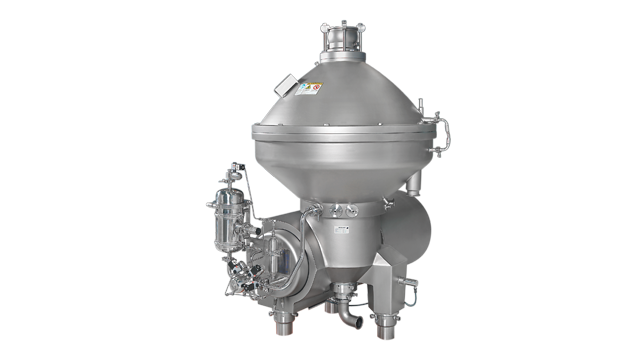

Culturefuge cell centrifuge

Speziell für Zellkulturen entwickelte Feststoffausstoßsysteme und Zellkultur-Zentrifugen

  • Gleichbleibende Produktqualität – durch die hermetischen Bedingungen wird die Luft-Flüssigkeitsgrenze in der Separatortrommel effektiv beseitigt
  • Reduziertes Scher- und Kontaminationsrisiko – einzigartiger Hohlspindelvorschub ermöglicht eine besonders schonende Zellabtrennung
  • Einfache Skalierung – das kompakte, flexible Design kann von der Pilotanlage bis zur Produktion präzise erweitert werden
  • Maximale Hygiene – Spüldüsen sprühen außerhalb der Zentrifugentrommel und des Zyklons sowie innerhalb der Gehäusehaube
  • Materialien erfüllen die gesetzlichen Anforderungen – Option für automatische Reinigung und Desinfektion mit CIP- und/oder SIP-Systemen

Die Culturefuge Zellkultur-Zentrifuge kann fertig in einem Rahmen montiert geliefert werden und entspricht den wichtigsten Druckbehälterspezifikationen. Die Systeme umfassen Rohrleitungen für Betriebs- und Prozessflüssigkeiten sowie ein integriertes elektrisches System mit SPS und Pneumatikeinheit. Optional sind die Systeme mit einer hochfein elektropolierten Produktkontaktfläche und einer dampfsterilisierbaren Pumpe für den Transport der Feststoffphase erhältlich.

Schonende Produktbeschleunigung

Culturefuge ist eine speziell entwickelte Separatorenreihe zur schonenden Behandlung von Zellkulturen und anderem scherempfindlichen biologischen Material. Das einzigartige Hohlspindelkonzept ermöglicht eine schonende Beschleunigung der zulaufenden Flüssigkeit auf die Drehzahl der Zellkultur-Zentrifuge. Dies minimiert die Zelllyse. Dies verhindert die Freisetzung unerwünschter intrazellulärer Proteine oder minimiert die Zerstörung fragiler Proteinausfällungen. Damit steigen die Erträge und der nachgelagerte Betrieb wird optimiert.

Skalierbare Zellkultur-Zentrifuge

Die Culturefuge Zellkultur-Zentrifuge eignet sich optimal für die Fermentation von Zellkulturen sowie für die kontinuierliche Zellernte unter hermetischen Bedingungen geeignet und sichert eine gleichbleibende Produktqualität. Darüber hinaus lässt sie sich präzise und zuverlässig skalieren – vom Einsatz in Pilotanlagen bis zur Produktion in großem Maßstab.

Zellkultur-Zentrifuge und Separator in luftdichter Ausführung

Culturefuge ist ein vollständig hermetischer Separator, der die Luft-Flüssigkeitsgrenze in der Separatortrommel effektiv beseitigt. Dies verhindert die Bildung von Luftporen, was zu Problemen beim nachgelagerten Filtrationsprozess führen kann. Darüber hinaus lassen sich nachgelagert Durchflussregelungsvorrichtungen anordnen. Dies ermöglicht eine verstopfungsfreie Zufuhr über die gesamte Bohrung. 

Hygienische Konstruktion

Culturefuge Zellkultur-Zentrifugen und Separatoren wurden mit Materialien entwickelt, die den strengen regulatorischen Anforderungen für die Verarbeitung entsprechen. Um hygienische Betriebsbedingungen aufrechtzuerhalten, kann diese Zellkulturzentrifuge automatisch gereinigt und desinfiziert werden, ohne dass eine größere Demontage oder Montage mithilfe von Sterilization-in-Place- (SIP) und Cleaning-in-Place- (CIP) Systemen erforderlich ist. Zusätzlich sprühen Spüldüsen außerhalb der Zentrifugentrommel, des Zyklons sowie innerhalb der Gehäusehaube, um maximale Hygiene zu gewährleisten.

Komplettes Separationssystem

Die Alfa Laval Culturefuge Zellkultur-Zentrifuge wird als vormontiertes Separationssystem geliefert. Es besteht aus einer Tellerzentrifuge, die mit horizontaler Antriebswelle, Schneckengetriebe, Schmierölbad und vertikaler Trommel-Hohlspindel sowie Rohrleitungen für Betriebs- und Prozessflüssigkeiten auf einem festen Grundrahmen montiert ist. Die Zentrifuge enthält ein integriertes elektrisches System mit Anlasser, speicherprogrammierbarer Steuerung (SPS) und Pneumatik.

Das Design des Zellkulturseparators entspricht den gängigsten Druckbehälterspezifikationen, darunter ASME und PED.

Konstruktionsoptionen

    • Hochfein elektropolierte Produktkontaktfläche
    • Dampfsterilisierbare Pumpe zum Transport der Feststoffphase
    • Lieferung der vormontierten Einheit für den offenen Betrieb inklusive dampfsterilisierbarem Aseptikbetrieb oder für den reinen Dampfdekontaminationsbetrieb.

Das Culturefuge Zellkultur-Zentrifugen-Sortiment

  • Culturefuge 100 für Pilotanlagen und Kleinserienproduktion mit Kapazitäten von 200 bis 2.000 l/h
  • Culturefuge 200 für mittlere Produktionsvolumina mit Kapazitäten von 1.000 bis 5.000 l/h
  • Culturefuge 300 für mittlere bis große Produktionsvolumina mit Kapazitäten von 2.000 bis 8.000 l/h
  • Culturefuge 400 für große Produktionsvolumina mit Kapazitäten von 5.000 bis
    20.000 l/h

Auf Anfrage kann Alfa Laval Validierungssupport und eine strenge Werksabnahmeprüfung (Factory Acceptance Test; FAT) in unserer hauseigenen Prüfeinrichtung anbieten.

Cuturefuge Zellkultur-Zentrifuge – Vorteile

  • Kompakte und flexible Konstruktion
  • Sterilisierbar
  • CIP-fähig (Cleaning-In-Place; Reinigung ohne Demontage)
  • Geschlossen

Das Culturefuge-Konzept

So funktioniert es.

Der Culturefuge Zellseparator ist für eine schonende, komplett hermetische Behandlung von Zellkulturen und anderem scherempfindlichen biologischen Material konzipiert. Das biologische Material gelangt durch einen hohlen Spindelzufuhr-Einlass in die Zellkultur-Zentrifuge.  Es beschleunigt allmählich, während es sich nach oben zum Tellerstapel bewegt, wo die Separation in der rotierenden Zentrifugentrommel stattfindet.  Die abgetrennte flüssige Phase verlässt den Flüssigkeitsauslass am oberen Rand der Trommel. Die gesammelten Feststoffe im Feststoffraum werden intermittierend von der Peripherie der Trommel abgegeben. Während der normalen Produktion drückt das Betriebswasser den verschiebbaren Trommelboden gegen die Trommelhaube und hält ihn so geschlossen. Beim Entladen fällt der Boden der Gleittrommel für eine kurze Zeit (weniger als eine Sekunde) ab, und die Feststoffe werden durch die Entladungsöffnungen ausgetragen.
