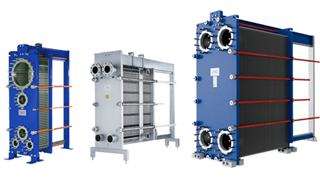

Gedichtete Plattenwärmetauscher

Zuverlässige Spitzenleistung, eine sichere Bedienung und weniger Produktionsstopps – das bieten wir Ihnen mit unseren gedichteten Plattenwärmetauschern der neuen Generation. Dank technischer Innovationen erhalten Sie bei Alfa Laval Wärmetauscher für anspruchsvolle Aufgaben und unterschiedlichste Branchen.

TS45 still 640x360

Diese Vorteile erhalten Sie mit unseren gedichteten Plattenwärmetauschern

  • Effizienz: Bis zu 30 Prozent höherer Wirkungsgrad
  • Kostenersparnis: niedrige Betriebskosten
  • Zuverlässigkeit: langlebige und wartungsarme Konstruktion
  • Servicefreundlichkeit: leicht und sicher zu bedienen
  • Flexibilität: schnell an neue Prozessbedingungen anpassbar

Unsere gedichteten Plattenwärmetauscher optimieren die Wärmeübertragung durch große Oberflächen von Wellplatten, die Wärme von einem Gas oder einer Flüssigkeit zum anderen übertragen. Die hohe thermische Effizienz und die herausragende Zuverlässigkeit in kompakter Bauform bieten eine Investition mit dem attraktivsten CTO-Wert über die gesamte Produktlebensdauer. Nicht zu vergessen die Energiesparfunktionen und der geringe ökologische Fußabdruck.



Ich möchte beraten werden



Gedichtete Plattenwärmetauscher für Ihre Anwendungen

Die Rahmen-Platten-Konstruktionen unserer gedichteten Plattenwärmetauscher sind einfach zu öffnen und zu schließen. Das macht sie leicht bedienbar und flexibel in der Produktion. Gedichtete Plattenwärmetauscher von Alfa Laval sind immer dann hervorragend geeignet, wenn Wärme von einem Gas oder einer Flüssigkeit übertragen werden soll. Sie kommen unter anderem zum Einsatz in der Kältetechnik und für anspruchsvolle Prozesse in Branchen rund um Chemie, Gebäudetechnik, Lebensmittel, Getränke oder Arzneimittel.

Finden auch Sie den passenden gedichteten Plattenwärmetauscher für Ihre individuellen Anforderungen. Unsere Experten beraten Sie gerne!



Ich möchte beraten werden!

Plattenwärmetauscher online auswählen

Den richtigen Wärmeübertrager für Ihren speziellen Anwendungsfall finden Sie jetzt schneller denn je – mit dem neuen Alfa Laval Product Catalog, unserem übersichtlichen Produktfinder. So erhalten Sie in wenigen Schritten Ihr Angebot von unseren Partnern.

  1. Wählen Sie Ihren Anwendungsbereich aus
  2. Grenzen Sie die Produkte mit einem Filter weiter ein
  3. Stellen Sie eine unverbindliche Preisanfrage

Zusätzlich erhalten Sie persönliche Beratung im Live-Chat (Mo-Fr: 8-16 Uhr)



Plattenwärmetauscher online auswählen

Wissen als Service

Gerne teilen wir unser Wissen mit Ihnen. Ob Webinare, Online-Schulungen oder unsere umfangreiche Wissensdatenbank: Alle unsere Angebote sind leicht zugänglich und haben das Ziel, Sie bei Ihrer Planungstätigkeit bestmöglich zu unterstützen.

Fast Track: Plattenwärmetauscher online ausgewählt, schnell bei Ihnen!

Einfache Auswahl mit Fast Track, einer standardisierten Reihe von gedichteten Plattenwärmeübertragern. Wählen Sie über unseren Product Guide den passenden Plattenwärmetauscher und Ihre Bestellung wird innerhalb weniger Tage verpackt und an Sie verschickt.

Product Guide 640x360
.

Alfa Laval Plattenwärmetauscher werden regelmäßig durch das unabhängige Institut (AHRI) leistungszertifiziert

Ihre Vorteile: ✓ Hochexakte Auslegung der Wärmeübertrager ✓ einfache Berücksichtigung von Teillasten ✓ zuverlässige Betriebskostenplanung der weiteren Komponenten.

AHRI-Zertifikat-Alfa-Laval

Benötigen Sie BIM-Dateien oder Ausschreibungstexte?

In unserem TGA-Portal für Planungsbüros und Anlagenbauer haben wir nützliche Tools und Dateien zusammengestellt, wie zum Beispiel:

  • Ausschreibungstexte für alle Alfa Laval Plattenwärmetauscher
  • 3D-Zeichnungen
  • Dokumentation
  • BIM-Dateien (Building Information Modelling)

zum Portal für Ingenieure und TGA-Planungsbüros

BIM-File-Gelöteter-Plattenwärmetauscher

Sorgen Sie bereits für eine optimale Leistung und lange Lebensdauer Ihres Plattenwärmetauschers?

Wärmetauscher sollten regelmäßig gewartet werden, damit der Produktionsprozess reibungslos läuft und die Produktqualität stimmt. Entdecken Sie, wie Sie von der Rekonditionierung Ihrer Plattenwärmetauscher durch Alfa Laval profitieren können.

Rekonditonierung 640x360

.

Neue Produkte

Industrielle Plattenwärmetauscher

Unser breites Sortiment an industriellen gedichteten Plattenwärmetauschern eignet sich für eine Vielzahl von Industrieanwendungen – von Erwärmung und Kühlung über Wärmerückgewinnung bis hin zu Kondensation und Verdampfung.

UK heat Exchangers

Die Technologie

Durch unsere technischen Innovationen bieten gedichtete Plattenwärmetauscher von Alfa Laval folgende Vorteile: Effizienz, Zuverlässigkeit und Servicefreundlichkeit. Hier erfahren Sie, was dahinter steckt:



Diese technischen Innovationen ermöglichen eine effizientere Wärmeübertragung

Platten- und Dichtungstechnik

Das Design der gewellten Platten optimiert die Wärmeübertragung durch eine große und dennoch kompakte Gesamtoberfläche, die Wärme zwischen Gasen oder Flüssigkeiten transportieren kann.


Die Wärmeübertragungsfläche der Platten ist in einem gewellten Fischgrätenmuster gepresst. Wenn zwei Platten mit entgegengesetzten Fischgrätenmustern übereinander gelegt werden, führen die schraubenförmigen Strömung und die starken Turbulenzen zu hohen Übertragungskoeffizienten und einer wirksamen Selbstreinigung.


Eine Änderung des Wellenmusters ermöglicht den Einsatz des Wärmetauschers in unterschiedlichen Prozessen, selbst bei stark verschmutzten Medien.

piastra scambiatore

CurveFlow™

CurveFlow symbolDie CurveFlow™ Verteilfläche optimiert den Durchfluss der Medien, so dass die gesamte Plattenoberfläche besser genutzt werden kann. Ein verbesserter Durchfluss sorgt dafür, dass die Medien gleichmäßig verteilt sind und es keine ungenutzten Flächen mehr gibt, so dass die thermische Effizienz steigt und das Verschmutzungsrisiko sinkt. Dadurch sparen Sie Energie, verringern Ihre Wartungskosten und müssen sich keine Sorgen mehr um außerplanmäßige Stillstände machen.

Ihre Vorteile:

  • minimiert das Verschmutzungsrisiko („Fouling“) auch bei geringen Durchflussraten
  • Perfekte Verteilung der Flüssigkeiten in den Kanälen
  • Steigerung der thermischen Effizienz und Senkung des Verschmutzungsrisiko führt zu Energieeinsparung und Minimierung der Wartungskosten.

OmegaPort™

OmegaPort symbol

Der optimierte, nicht kreisförmige OmegaPort™ für Ein-und Auslass bietet Ihnen gleich zwei Möglichkeiten, wie Sie Energie sparen können: zum einen sorgt er für höhere thermische Effizienz, zum anderen für geringer Energiekosten. Der Grund hierfür ist, dass der Durchfluss der Medien zu einer Steigerung des Durchsatzes und einer Senkung des Druckverlsutes sowie einer optimalen Nutzung der Plattenoberfläche führt.

Ihre Vorteile:

  • Höhere thermische Effizienz
  • Geringerer Energieverbrauch

Offset Dichtungsnut

Offset gasket groove symbol

Die Offset Dichtungsnut im Zickzack-Muster maximiert die Wärmeübertragungsfläche so dass die vorhandenen Platten besser genutzt werden können.





Ihre Vorteile:

  • Platzersparnis
  • maximale thermische Effizienz

FlexFlow™ Plattendesign

Offset gasket groove symbol

FlexFlow™ Plattendesign eliminiert den Kompromiss zwischen thermischen Wirkungsgrad und Druckverlust für Aufgaben mit unterschiedlichen Volumenströmen. Der Wärmetauscher ist sowohl auf der warmen als auch auf der kalten Seite auf maximale Wärmeeffizienz und geringsten Druckverlust optimiert. Das Ergebnis ist eine um bis zu 30% höhere Effizienz bei gleichzeitig geringerer Verschmutzung für einen langfristigen und kostengünstigen Betrieb über den gesamten Lebenszyklus:

Ihre Vorteile:

  • Bis zu 30% höherer Wirkungsgrad
  • Reduzierte Verschmutzung
  • Langfristige und kostengünstige Leistung

Diese technischen Innovationen ermöglichen Zuverlässigkeit und eine höhere Betriebssicherheit

Langlebige Konstruktionen auf der Grundlage robuster Materialien und sicherer Herstellungsverfahren ermöglichen gedichtete Plattenwärmehersteller, auf die Sie sich verlassen können! Unsere technischen Innovationen und die Vorteile für Ihre Produktion im Detail:

Fünf-Punkte-Aufhängung



Offset gasket groove symbol



  • Optimale Plattenausrichtung
  • Optimale Stabilität

PowerArc™ Plattenprägung



Offset gasket groove symbol



  • Optimale Plattenausrichtung
  • Optimale Stabilität

Plattenausrichtung SteerLock™

Offset gasket groove symbol



  • zuverlässige Plattenpositionierung
  • Einfache Wartung

Dichtungssystem RefTight™



Offset gasket groove symbol



  • Zuverlässige Abdichtung
  • Längere Lebensdauer der Dichtung
  • Verlängerte Wartungsintervalle

Diese technischen Innovationen ermöglichen Servicefreundlichkeit und geringe Wartungskosten

Ob für die Inspektion und den Service oder die Anpassung des Gerätes an neue Prozessbedingungen: Wir haben gedichtete Plattenwärmetauscher entwickelt, die leicht zu öffnen und zu schließen sind. Dazu haben wir die Rahmen-Platten-Konstruktionen mit Dichtungen so gestaltet, dass Wartungsroutinen wie die Neuverdichtung und der Umgang mit den Platten sicherer und einfacher sind als je zuvor. Ihr Vorteil: ein viel schnellerer Service – damit sich die Zeit, in der die Einheit nicht produziert, auf ein absolutes Minimum beschränkt.

Compact-Rahmenfunktion

Offset gasket groove symbol



  • Mehr Kapazität auf kleinerem Raum
  • Schneller und sicherer Service

ClipGrip™ Dichtungen

Offset gasket groove symbol



  • Erstklassige Dichtungsfixierung
  • Verhindert das Verrutschen oder Verfangen von Dichtungen („snaking“)

Lagergehäuse

Offset gasket groove symbol



  • Sicheres und einfaches lösen
  • Keine Spezialwerkzeuge nötig
  • Verhindert Beschädigungen des Rahmens

T-Profil

Offset gasket groove symbol



  • Reduziert die Gerätehöhe
  • Einfach zu öffnen und schließen
  • Vorbeugend gegen Blockierungen

Wollen Sie mehr über die technischen Innovationen unserer gedichteten Plattenwärmetauscher erfahren oder sich beraten lassen?



Ich möchte beraten werden


Spezielle Plattentypen

Doppelwandige gedichtete Plattenwärmetauscher

Diese gedichteten Plattenwärmetauscher haben wir für Flüssigkeiten entwickelt, die sich nicht mischen dürfen. Selbst bei einem unwahrscheinlichen Fall einer Undichtigkeit kommen sie nicht miteinander in Kontakt.

Semi-verschweißte Platten

Sie ermöglichen die Handhabung aggressiver Flüssigkeiten und erhöhen den Druckbereich.

Erfahren Sie mehr über semi-verschweißte Plattenwärmetauscher


Gedichtete Plattenwärmetauscher: So funktionieren sie

Das Konzept eines Wärmetauschers ist einfach: Ein Medium erwärmt oder kühlt ein anderes. Dies erfolgt in den zwischen den Platten entstehenden Kanälen, die bei gedichteten Plattenwärmetauschern mit Elastomer-Dichtungssysteme ausgestattet sind.

  • Die Dichtungssysteme schließen die Kanäle umlaufend ab
  • Die Platten werden durch neu gestaltete Anordnungen positioniert und fixiert
  • Durch diese Anordnung sind die Platten einfach zu reinigen
  • Auch die Kapazitäten können leicht geändert werden: Platten werden einfach hinzugefügt oder entfernt
How does a plate heat exchanger work?

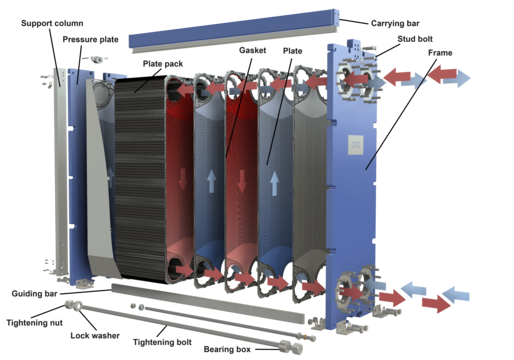

Beim gedichteten Plattenwärmetauscher besteht der Wärmeübertragungsbereich aus einer Reihe von Wellplatten. Sie sind zwischen einem Rahmen und Druckplatten montiert, um den Druck aufrechtzuerhalten. Flüssigkeiten strömen normalerweise im Gegenstrom durch den Wärmetauscher. Dies ermöglicht eine sehr effiziente thermische Leistung und eine möglichst geringe Temperaturdifferenz zwischen dem austretenden Prozessmedium und dem eintretenden Betriebsmedium.

Bei wärmeempfindlichen oder viskosen Medien kann Gleichstrom verwendet werden, damit die kältere Flüssigkeit beim Eintritt in den Wärmetauscher auf die heißeste Flüssigkeit trifft. Dies minimiert das Risiko einer Überhitzung oder eines Einfrierens des Mediums.

Die Platten sind erhältlich mit verschiedenen:

  • Presstiefen
  • Winkeln des Grätenmusters
  • Wellenformen

Alle Designs sind sorgfältig entworfen und ausgewählt, um ein Optimum an Leistung zu erzielen. Je nach Anwendung hat jede Produktreihe ihre eigenen spezifischen Plattenmerkmale.

Der Verteilungsbereich sorgt für eine gleichmäßige Verteilung der Flüssigkeiten auf der gesamten Wärmeübertragungsfläche und trägt zur Vermeidung von Stagnationszonen bei, die zu Ablagerungen („Fouling“) führen können. Eine hohe Strömungsturbulenz zwischen den Platten ermöglicht zwar eine höhere Wärmeübertragung, führt allerdings auch zu einem Druckabfall.

Unsere Experten für thermisches Design können Sie bei der Planung und Auswahl des Modells und der Konfiguration unterstützen, die für Ihre Anwendung geeignet ist und eine maximale Wärmetauschleistung bei minimalem Druckabfall sichert.



Ich möchte beraten werden



Verteilungsbereich



Der Plattenverteilungsbereich gewährleistet einen gleichmäßigen Flüssigkeitsstrom über die gesamte Platte, um die Wärmeübertragungsfähigkeit zu maximieren. Eine optimierte Strömungsverteilung reduziert auch Ablagerungen und ungleichmäßige Temperaturzonen. Dies gewährleistet langfristig ein hohes Leistungsniveau ohne unnötige Energieverluste, Wartungskosten oder außerplanmäßige Abschaltungen.

Dichtungen sind Schlüsselkomponenten für die Leistung von Wärmetauschern. Wir konstruieren die Dichtung und die Platte als eine Einheit, um eine bestemögliche Abdichtung zu gewährleisten. Jede Einheit ist auf den Einsatzbereich des Wärmetauschers zugeschnitten. Die richtigen Werte für Profil, Breite, Stärke sowie Art und Zusammensetzung des Polymers tragen entscheidend dazu bei, das Risiko vorzeitiger Undichtigkeit oder Beschädigung von Dichtung oder Platte zu vermeiden. Die längere Lebensdauer der Dichtung zahlt sich durch weniger Ausfallzeiten und geringere Wartungskosten aus.
