Controlled Rotating Retractor UltraPure
Der Alfa Laval Controlled Rotating Retractor UltraPure ist ein hygienischer, rotierender Retraktor für die CIP-Reinigung schwer zugänglicher Prozessbereiche. Das einziehbare CIP-Gerät spart bis zu 55 % Wasser und erreicht eine bis zu 100-mal höhere Reinigungseffizienz als statische Sprühkugeln. Erweiterte Reinigungsreichweite, einstellbare Rotationsgeschwindigkeit, geringer Wartungsaufwand und Echtzeitüberwachung senken die Kosten und maximieren die Betriebszeit.
Der hygienische Rotationsretraktor erhöht die Sicherheit und Effizienz und senkt die Kosten
- Steigern Sie die Reinigungsleistung bei kritischen hygienischen Anwendungen
- Reduzieren Sie den Wasser- und Reinigungsmittelverbrauch um bis zu 55 %
- Senken Sie CAPEX und OPEX durch größere Reichweite und weniger Geräte
- Minimieren Sie den Wartungsaufwand durch Fernüberwachung in Echtzeit
- Reinigung mit einstellbarer Drehzahl optimieren
Dieser hygienische Rotationsabzieher reinigt gründlich produktberührende Oberflächen, die in der Milch-, Lebensmittel-, Getränke-, Biotech- und Pharmaindustrie zu Spritzwasserrückständen neigen.
Die einstellbare Rotation passt sich wechselnden Prozessbedingungen an, während die integrierte Echtzeitüberwachung und -steuerung die Leistung optimieren. In Verbindung mit der Alfa Laval ThinkTop® V70 Sensor- und Steuereinheit ermöglicht sie eine hochwirksame Rotationsreinigung.
Dieses einziehbare CIP-Gerät gewährleistet eine vollständige Abdeckung und reduziert so sowohl die Reinigungszeit als auch den Verbrauch von Wasser und Reinigungsmitteln.
Der Controlled Rotating Retractor UltraPure ist vollständig selbstreinigend, zur Luftspülung geeignet sowie CIP- und SIP-kompatibel (Sterilization-in-Place). Er minimiert den manuellen Arbeitsaufwand und wird mit der Alfa Laval Q-Dokumentation geliefert, um die vollständige Einhaltung hoher Hygienestandards zu gewährleisten.
So funktioniert der Alfa Laval Controlled Rotating Retractor UltraPure
Der Alfa Laval Controlled Rotating Retractor UltraPure ist ein präzisionsgefertigtes, wandmontiertes Reinigungsgerät für Anwendungen, die strenge hygienische Anforderungen stellen. Dieser CIP-Retraktor bietet zuverlässige und kontrollierte Reinigungsleistung in anspruchsvollen Umgebungen und an schwer zugänglichen Stellen wie Kanälen, Rohren, Tanks und geschlossenen Räumen.
Pneumatischer Antrieb und gesteuertes Reinigungsmuster
Das Gerät fährt in den Produktkontaktbereich hinein und wieder heraus. Nach vollständigem Ausfahren leitet ein pneumatischer Antrieb eine langsame und geregelte Drehbewegung ein. Über zwei Drosselventile kann der Bediener die Drehzahl steuern, was schnellere Zyklen bei leichter Verschmutzung und langsamere Bewegungen bei hartnäckigeren Ablagerungen ermöglicht.

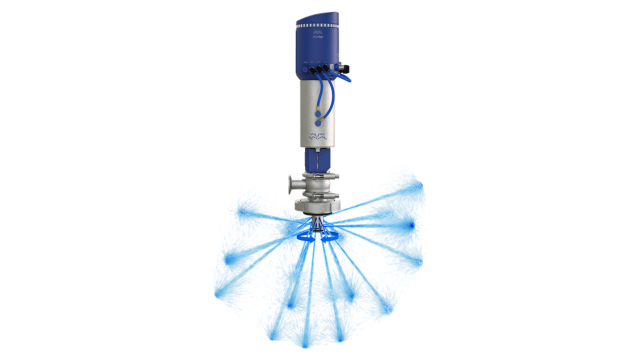

Druck und Durchfluss erzeugen hochwirksame Strahlen, die in einem zuverlässigen 400°-Reinigungsmuster in eine Richtung rotieren, unmittelbar gefolgt von einem 400°-Durchlauf in die entgegengesetzte Richtung, wodurch eine gründliche Reinigung der Innenflächen in Kanälen, Rohren und Tanks gewährleistet wird.
Kontinuierliche Überwachung und Systemsteuerung
Der Controlled Rotating Retractor ist mit einer Alfa Laval ThinkTop V70-Mess- und Steuereinheit ausgestattet, die eine nahtlose Anbindung an das SPS-System ermöglicht und so eine Echtzeitüberwachung sowie eine Leistungsüberprüfung gewährleistet.
Optimierte Abdeckung und Leistung
Der sorgfältig konstruierte Reinigungskopf erzeugt kräftige Reinigungsstrahlen, wodurch im Vergleich zu ähnlichen Systemen eine größere Fläche abgedeckt werden kann. Dies verringert die Anzahl der benötigten Geräte und trägt dazu bei, die Gesamtinvestitionskosten zu senken.
Flexible und hygienische Konstruktion
Die Konstruktion ist für Entleerungs-, Entlüftungs-, CIP- und SIP-Prozesse ausgelegt. Die Anlage ist in allen Bereichen selbstreinigend, mit Ausnahme des Verschlusses, der durch eine benachbarte Vorrichtung gereinigt wird.
Sichere und effiziente Wartung
Die Wartung wird durch ein Einhandwerkzeug vereinfacht, mit dem sich Verschleißteile leicht entfernen lassen, ohne dass der Zufuhrschlauch vom Aufwickler gelöst werden muss. Der Aufwickler bleibt während der gesamten Wartung sicher sowohl mit dem CIP-Zufuhrschlauch als auch mit der Prozessleitung verbunden, was eine sichere Demontage und einfache Wartung gewährleistet – selbst an schwer zugänglichen Stellen.

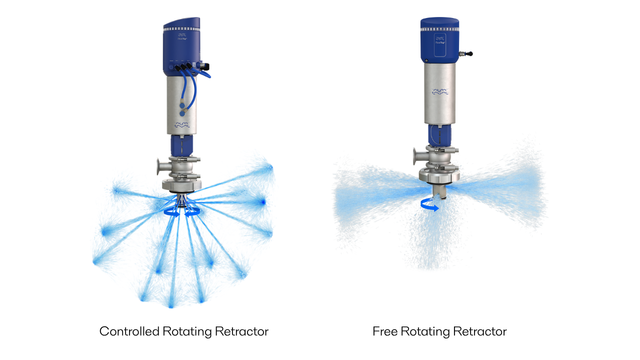

Gesteuerte vs. frei drehbare Retraktoren
Die gesteuert rotierenden Rückzugvorrichtungen von Alfa Laval sorgen durch langsame, gleichmäßige Rotation und kraftvolle, strahlartige Sprühstrahlen für eine gründlichere und effektivere Reinigung. Diese präzise Reinigungswirkung deckt einen längeren Bereich ab, senkt den Wasserverbrauch und erfordert im Vergleich zu den frei rotierenden Rückzugvorrichtungen weniger Geräte.
Katalog „Close at Hand“
Der Produktkatalog für Hygieneartikel „Close at hand“ enthält Produktbroschüren, Links zu Animationen, Prospekte und Bestelllisten.
CAD-Portal
Das Alfa Laval CAD-Portal ist eine wichtige Plattform zum Herunterladen detaillierter Produktinformationen, 2D-Zeichnungen und 3D-Produktmodelle.
Q-doc documentation package
Alfa Laval Q-doc ist ein umfassendes Dokumentationspaket für unsere UltraPure-Geräte, das die vollständige Rückverfolgbarkeit aller produktberührenden Teile gewährleistet.
Entdecken Sie das Dokumentationspaket
Wartung
Unser eigenes globales Servicenetzwerk unterstützt Sie überall auf der Welt und jederzeit mit Teilen und Know-how. Wir sorgen für längere Betriebszeiten, höhere Verfügbarkeit und Optimierung und bieten Ihnen somit mehr Sicherheit und bessere Renditen. Gerne stellen wir unsere Leistungen in einem speziellen Alfa Laval Servicevertrag nach Ihren Bedürfnissen zusammen und ermöglichen Ihnen damit einen sorgenfreien Betrieb nach Plan.
Erfahren Sie mehr über unser Serviceangebot Troubleshooting
Ersatzteile Technischer Support
Seriennummernsuche Zertifizierung
Bitte kontaktieren Sie uns bei Fragen oder Unklarheiten.
Häufig gestellte Fragen zum kontrollierten rotierenden Retraktor UltraPure
F. Was ist der „Alfa Laval Controlled Rotating Retractor UltraPure“?
A. Stellen Sie sich das Gerät als eine intelligentere, leistungsstarke CIP-Anlage zur Reinigung oder Sterilisation schwer zugänglicher Bereiche in hochreinen Produktionslinien vor. Diese einziehbare CIP-Reinigungsvorrichtung wurde für Sprühtrocknungs- und Pulverhandhabungsanwendungen entwickelt, insbesondere in der pharmazeutischen Industrie. Sie reinigt oder sterilisiert produktberührende Oberflächen in Kanälen, Rohren, Tanks und anderen geschlossenen Bereichen und reduziert dabei den Verbrauch von Wasser und Reinigungsmitteln.
F. Inwiefern unterscheidet sich der Controlled Rotating Retractor UltraPure von statischen Sprühköpfen?
A. Der UltraPure ist deutlich effektiver als herkömmliche statische Sprühkugeln. Er bietet eine bis zu 100-mal höhere Reinigungsleistung. Zudem senkt er den Verbrauch von Wasser und Reinigungsmitteln um bis zu 55 %. Dies führt zu schnelleren Reinigungszyklen und einer gleichmäßigeren Abdeckung. Außerdem werden die Betriebskosten gesenkt. Eine bessere Reinigung verringert Ausfallzeiten, was wiederum die Produktionszeit erhöht.
F. Wie funktioniert der Controlled Rotating Retractor UltraPure?
A. Das Gerät fährt pneumatisch in den Prozessbereich hinein. Anschließend dreht es sich präzise gesteuert. Kraftvolle Reinigungsstrahlen bearbeiten systematisch alle produktberührenden Oberflächen. Die Drehzahl ist einstellbar. Bei leicht verschmutzten Bereichen wird eine höhere Drehzahl verwendet, bei starken Verschmutzungen hingegen eine niedrigere. Dies optimiert die Reinigungsleistung und den Ressourceneinsatz.
F. Wo wird der Controlled Rotating Retractor UltraPure eingesetzt?
A. Es wird in Bereichen mit eingeschränktem Zugang eingesetzt. Es eignet sich ideal für schwierige Umgebungen wie Kanäle, Rohrleitungen, Tanks und andere geschlossene Räume, in denen keine fest installierten CIP-Anlagen angebracht werden können.
F. Wie viel Wasser und Reinigungsmittel kann das Gerät einsparen?
A. Im Vergleich zu statischen Sprühkugeln kann der Wasser- und Reinigungsmittelverbrauch um bis zu 55 % gesenkt werden.
F. Ist der kontrollierte Rotationsabzug UltraPure für Anwendungen im Bereich der Pulverhandhabung, wie beispielsweise Milchpulver, geeignet?
A. Ja. Es wurde speziell für Anwendungen im Bereich der Pulververarbeitung, einschließlich Milchpulver, entwickelt. Es entfernt selbst kleinste Rückstände zuverlässig. Dies trägt zur Aufrechterhaltung der Hygiene und der Produktqualität bei.
F. Kann der Controlled Rotating Retractor UltraPure eine Sterilisation vor Ort (SIP) durchführen?
A. Ja, diese selbstreinigende Anlage unterstützt SIP sowie Entleerung und Entlüftung. Sie gewährleistet eine sterile Prozessumgebung für den nächsten Produktionszyklus.
F. Erfüllt der Controlled Rotating Retractor UltraPure strenge Hygienestandards?
A. Ja. Es wurde gemäß den EHEDG-Richtlinien entwickelt und trägt zudem das 3-A-Symbol, was die Einhaltung der Standards für hygienisches Design und Lebensmittelsicherheit bestätigt.
F. Was sind die Vorteile der Echtzeit-Fernüberwachung mit dem Alfa Laval ThinkTop?
A. Die Fernüberwachung ist für schwer zugängliche Bereiche in Prozessanlagen von großer Bedeutung. Das ThinkTop verfügt über eine Drehungserkennung. Es überprüft die korrekte Position und den ordnungsgemäßen Betrieb des Rückzugmechanismus und stellt so sicher, dass das Gerät einwandfrei funktioniert. Es reduziert manuelle Inspektionen, unterstützt die Einhaltung von Vorschriften und optimiert die Reinigungsleistung.
F. Gibt es weitere Ausführungen des „Controlled Rotating Retractor“?
A. Der Alfa Laval Controlled Rotating Retractor ist in zwei Ausführungen erhältlich: Standard und UltraPure. Die UltraPure-Ausführung verfügt über eine hochwertigere Oberflächenbeschaffenheit der produktberührenden Teile. Sie wird für anspruchsvollere hygienische Anwendungen eingesetzt.
