Safety valve

Das Alfa Laval Sicherheitsventil schützt Ihr Equipment, Ihre Umwelt und die Gesundheit sowie die Sicherheit Ihrer Mitarbeiter. Diese Schutzvorrichtung ist dafür vorgesehen, die Gefäße oder das Equipment zu öffnen und Überdruck abzulassen und sie dann wieder zu schließen und das weitere Ablassen von Flüssigkeit zu verhindern, sobald das System wieder in den Normalzustand zurückkehrt.

safety valve 640x360

Überdruck abbauen

In Behältern oder Systemen kann sich aufgrund von blockiertem Abfluss, thermischer Ausdehnung, chemischen Reaktionen oder einer Kombination dieser Ereignisse Druck aufbauen. Das Alfa Laval Sicherheitsventil ist so konstruiert, dass es den Überdruck in Behältern oder Anlagen jederzeit und unter allen Umständen flexibel abbauen kann. Als letzte und entscheidende Komponente zur Unfallverhütung ist ein qualitativ hochwertiges, hygienisches Sicherheitsventil ein wesentlicher Bestandteil Ihres Betriebs.

Die perfekte Passform

Je nach Ursache des Überdrucks muss ein anderer Massen- oder Volumenstrom abgeführt werden. Bei dieser Art von variablem Durchfluss ist ein perfekt angepasstes Sicherheitsventil unerlässlich. Das Alfa Laval Sicherheitsventil gibt es in Größen von DN25 bis DN100 mit einem federbelasteten Einstelldruckbereich zwischen 0,2 und 12,0 bar, je nach Größe des Ventils.

Zuverlässiger Schutz

Das Alfa Laval Sicherheitsventil ist so konstruiert, dass es sich in einer potenziell gefährlichen Situation bei einem vorher festgelegten Druck öffnet. Die komprimierte Federkraft, die das Ventil unterhalb des eingestellten Drucks geschlossen hält, wird zum Öffnen gezwungen, wenn sich der Druck am Einlass des Sicherheitsventils aufbaut. Wenn sich diese Kräfte ausgleichen, entlädt sich das Ventil und der Druck sinkt, bis es sich schließlich wieder schließt, wenn das System zur Normalität zurückkehrt.

So funktioniert es.

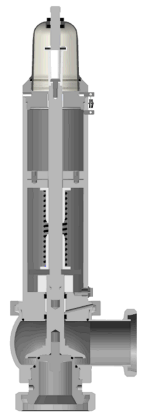

Konstruktion

Das Alfa Laval Sicherheitsventil ist in Größen von DN25 bis DN100 mit einem federbelasteten Einstelldruckbereich von 0,2 bis 12,0 bar erhältlich. Das Ventil kann pneumatisch oder manuell betätigt werden. Das Alfa Laval Sicherheitsventil wird auf den gewünschten Drucksollwert kalibriert, versiegelt und mit einem entsprechenden PED-Zertifikat geliefert.

Funktionsprinzip

Die Schließkraft im Alfa Laval Sicherheitsventil wird durch eine Druckfeder mit einem Einstelldruck aufgebracht, der größer als der Betriebsdruck ist.

In einer potenziell gefährlichen Situation öffnet sich das Ventil bei dem vorgegebenen Einstelldruck. Die Federkraft wirkt in Schließrichtung und die durch den Druck am Eingang des Sicherheitsventils erzeugte Kraft wirkt in Öffnungsrichtung. Zu einem bestimmten Zeitpunkt gleichen sich diese Kräfte aus, und das Ventil führt eine erste Entlastung durch, um den Druck zu entlasten.



Teil einer breiten Ventilpalette

Alfa Laval bietet ein umfassendes Sortiment an Ventilen für hygienische Anwendungen in den Bereichen Molkerei, LebensmittelGetränke, HaushaltspflegeKörperpflege, Biotechnologie and Pharmazie.

Eine breitere Palette von Ventilen finden Sie in den verschiedenen Produktkategorien: Kugelventile, Klappenventile, Regel-/Rückschlagventile, MembranventileDoppeldichtventile, Doppelsitzventile, Regelventile, Probeentnahmeventile, Absperrschieber and Sitzventile.
