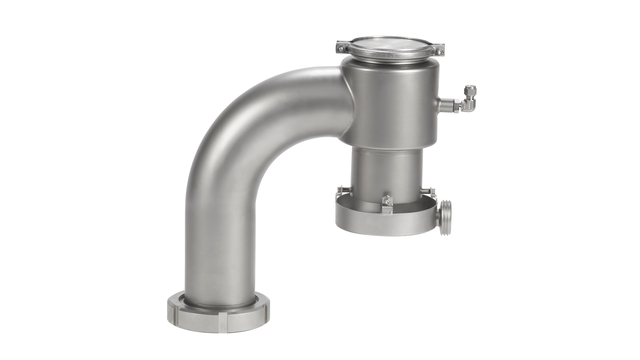

SB Anti-Vakuum-Gehäuse
Das Alfa Laval SB Anti Vacuum House ist ein Vakuum-Sicherheitsventilgehäuse, das das Risiko einer Implosion in geschlossenen Prozessbehältern bei Vakuumbedingungen wie beim Entleeren, Kaltspülen nach Heißreinigung oder Laugenreinigung in CO₂-Atmosphäre minimiert. Es schützt Tanks vor Vakuumzuständen, die zu Implosion, Schäden oder Verformungen führen können. Das Gehäuse kann mit Sicherheitsventilen oder Druckreglern am Tankdeckel kombiniert werden.
Das Anti-Vakuum-Sicherheitsgehäuse minimiert das Risiko einer Implosion in geschlossenen Prozessbehältern.
- Minimales Risiko eines Tankkollapses durch interne Vakuumbedingungen
- Vollständig über integrierte CIP-Düse reinigbar
- Einfach zu integrieren
- Geringe Investitionskosten dank vereinfachter Installation
- Kann mit anderen Ventilen in einem individuell konfigurierten Tankdeckel kombiniert werden
Dies ist ein kosteneffizientes, zuverlässiges und einfach zu installierendes Vakuum-Sicherheitsventil, das effektiven Vakuumschutz bietet und gleichzeitig die Prozesszuverlässigkeit sowie die Sicherheit von Anlagen und Personal erhöht. Das Anti-Vakuum-Ventilgehäuse ist für den Einsatz in hygienischen Prozessbehältern in der Brauerei-, Molkerei-, Lebensmittel-, Getränke- und vielen anderen Industrien konzipiert.
Wie funktioniert das Vakuum-Sicherheitsgehäuse?
Konstruktion
Konform mit PED 97/23/EG besteht das Alfa Laval SB Anti Vacuum House aus einem Gehäuse aus AISI 316L Edelstahl, einem Vakuumstutzen und einer EPDM-Dichtung. Das Ventil kann als integraler Bestandteil eines SCANDI BREW® Tankdeckelsystems verwendet werden.
Funktionsprinzip
Das Anti-Vakuum-Sicherheitsgehäuse schützt vor Tankkollaps durch interne Vakuumbedingungen. In Kombination mit Sicherheitsventilen schützt es den Behälter und sorgt für Entlastung, wenn der Druck im Tank den voreingestellten Öffnungswert überschreitet. In Verbindung mit Regelventilen gewährleistet es die Druckentlastung, falls der Druck im Tank den voreingestellten Wert übersteigt.
Cleaning-in-Place (CIP)
Während jedes Tankreinigungszyklus strömt eine kleine Menge Reinigungsflüssigkeit (ca. 500 bis 800 l/min) am Ventilkörper vorbei und reinigt den Sitz. Für eine gründliche Spülung des Ventilsitzes ist ein Zwangsöffnen des Ventils erforderlich, das nur bei drucklosem Tank erfolgen darf. Die Verwendung eines Ablaufkollektors wird empfohlen, um ein Überlaufen der CIP-Flüssigkeit auf den Tank zu verhindern.
Hervorragende Ventilreinigbarkeit
Das Vakuum-Sicherheitsventil ermöglicht außergewöhnlich hohe Hygienestandards. Einfach die Einheit über eine CIP-Düse an das zentrale CIP-System anschließen – so wird eine schnelle und effektive Reinigung während des routinemäßigen Tank-CIP-Zyklus gewährleistet.
Effektiver Vakuumschutz
Wenn hohe Prozesssicherheit und Produktionszuverlässigkeit entscheidend sind, schützt dieses Vakuum-Sicherheitsventil Tanks vor Vakuumbedingungen, die zu Schäden, Verformungen oder Produktverlust führen können.
Kosteneffizient, zuverlässig und einfach zu installieren bietet es effektiven Vakuumschutz und steigert gleichzeitig die Prozesszuverlässigkeit und Sicherheit.
Vielseitiges, hygienisches Design
Neben dem Schutz vor Tankvakuum kann der Alfa Laval Vakuumbrecher in Kombination mit Sicherheitsventilen oder Regelventilen eingesetzt werden, um Überdruckschutz bzw. Prozessschutz zu gewährleisten.
Optionen
Für Überdruck- und Prozessschutz im Tank kann das SB Anti Vacuum House mit einem CO₂-Gehäuse, einem Druckentlastungsventil und einem Druckablassventil kombiniert werden.
