Unique SSV tangential

Das Alfa Laval Unique SSV Tangential ist ein vielseitiges, zuverlässiges pneumatisches Einsitzventil mit einer einzigen Kontaktfläche zwischen Kegel und Sitz, um das Kontaminationsrisiko zu minimieren. Sein kompaktes, modulares und hygienisches Design erfüllt höchste Prozessanforderungen in Bezug auf Hygiene und Sicherheit.

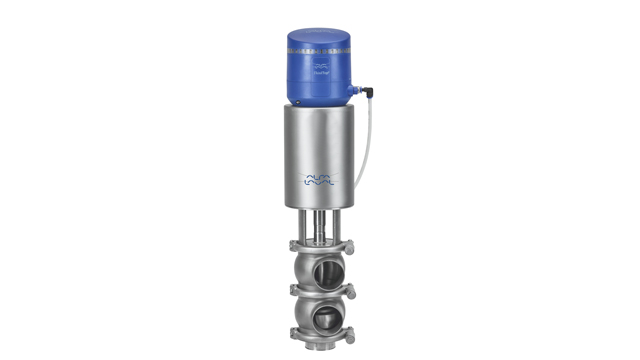

Unique SSV Tangentiel w ThinkTop V50 640x360

Entwickelt für den Einsatz in Tanköffnungen, horizontal montierten Abflüssen und bei begrenztem Platzangebot

  • Außergewöhnliche Ventilhygiene und Langlebigkeit
  • Hervorragende Reinigungsfähigkeit – glatter Ventilkörper ohne Spalten
  • Verlängerte Lebensdauer der Dichtung aufgrund der definierten Dichtungskompression
  • Verbesserte Produktsicherheit dank statischer Dichtungsleckageerkennung
  • Schutz gegen Vollvakuum durch die doppelte Lippenabdichtung

Basierend auf der bewährten Unique SSV-Plattform bietet sie eine vollständige Entleerbarkeit des Ventilkörpers in der Nähe von Tanköffnungen, an horizontal montierten Anschlüssen oder überall dort, wo Platzbeschränkungen die Installation von Ventilen in anderen Winkeln erschweren. Wenige bewegliche Teile sorgen für eine einfache Wartung, hohe Zuverlässigkeit und niedrige Gesamtkosten im Betrieb. Eine breite Palette an optionalen Funktionen ermöglicht eine Anpassung an spezifische Prozessanforderungen. Diese Unique SSV Tangential ist so konzipiert, dass sie eine vollständige Entleerbarkeit des Ventilkörpers gewährleistet, wenn der Platz in hygienischen Anwendungen in der Molkerei-, Lebensmittel-, Getränke-, Brauerei- und vielen anderen Branchen begrenzt ist.

  Optionen

  • vollständig wartbarer Aktuator
  • Hochdruck Aktuator
  • produktseitige Dichtungen in HNBK oder FKM
  • TR2 Kegeldichtung aus PTFE für spezielle Anwendungen
  • Ventilsensorik- und Steuergeräte, inkl. ThinkTop, ThinkTop Basic und IndiTop
  • Ausstattungen gemäß erforderlicher Standards
  • externe 3A blanke Oberflächenbeschaffenheit

Konstruktion

Das Alfa Laval Unique SSV Sortiment besteht aus einem, zwei oder drei Ventilkörpern, Kegeln, Dichtungen, Aktuatoren und Klemmringen.

Funktionsprinzipien

Das Alfa Laval Unique SSV ist ein luftbetriebenes Sitzventil, das von einem beliebigen Standort aus durch Druckluft bedient werden kann. Das Ventil hat für gewöhnlich zwei funktionierende Anschlüsse: einen für die eintretende Luftzufuhr und den anderen für die Prozessluftzufuhr; für zusätzlich gewünschte Umschaltventile wird ein dritter Anschluss benötigt.

Unique valve body

Vielseitiges und zuverlässiges Einzelsitzventil

Die Alfa Laval Unique Einzelsitzventile (SSVs) sind robuste und zuverlässige pneumatische Sitzventile, die äußerst zuverlässig und vielseitig sind.

Die Modularität bietet kosteneffiziente und nahezu endlose Möglichkeiten für maßgeschneiderte Sitzventile, die hohe Hygienestandards und aseptische Verträglichkeit erfüllen. Konfigurieren Sie die Unique SSV Ventilkörper, Einsätze und Aktuatoren, um nahezu jede Anforderung zu erfüllen.

Unser Auswahlleitfaden veranschaulicht die vielen Kombinationen von Funktionen und Typen, die mit der Unique SSV Ventilreihe verfügbar sind.

Überlegene Sicherheitsverfahren für Ventile

Die einzigartige SSV-Reihe basiert auf einer bewährten Modularplattform, die bei mehr als einer Million weltweit im Einsatz befindlicher Ventile verwendet wird. Der Ventilkörper, aus einer einzelnen Edelstahlplatte gepresst, ist äußerst robust und langlebig, was die Produktionssicherheit gewährleistet. Die verbesserte Leistung des Aktuators macht den Betrieb sicherer und effizienter.

Außergewöhnliche Ventilhygiene

Die einzigartige SSV-Serie wurde entwickelt, um hervorragende Hygiene und Reinlichkeit zu gewährleisten. Mit einer Oberflächenbeschaffenheit von Ra ≤ 0,8 μm eliminiert der glatte, schweißfreie Ventilkörper Ritzen, in denen Bakterien gefangen werden können. Das Design des Steckers unterstützt verbesserte Möglichkeiten zur Reinigungs-in-Place, und eine doppelt wirkende Lippe-Dichtung minimiert das Risiko von Kreuzkontamination.

Die Alfa Laval Unique SSV-Ventile erfüllen die meisten Hygieneanforderungen, die in der Milch-, Lebensmittel- und Getränkeindustrie sowie in der Körperpflegeindustrie gefordert werden. Die Unique SSV-Serie ist EHEDG-zertifiziert und darf das 3-A-Symbol tragen. Die Serie bietet außerdem vollständige Rückverfolgbarkeit gemäß der EU-Verordnung über Lebensmittel 1935/2004.

Bitte beachten Sie die Dokumentation für weitere Informationen.

Höhere Ventilhaltbarkeit

Um eine hohe Dichtungsqualität zu gewährleisten, verfügt die Unique SSV-Serie über eine definierte Kompression der O-Ringe mit Metall-zu-Metall-Kontakt zwischen Stecker und Sitz. Dies reduziert den Verschleiß erheblich und verlängert die Lebensdauer des Ventils. Der Standard-Unique SSV wird mit einem halbwartungsfähigen Aktuator geliefert, der eine fünfjährige Garantie hat.

Niedrige Gesamtkosten des Eigentums

Dank ihres einfachen, zuverlässigen Designs bietet die Unique SSV-Baureihe eine lange Lebensdauer, reduzierten Produktverlust, höhere Produktsicherheit und mehr Verfügbarkeitszeit. Wenige bewegliche Teile verringern den Wartungsaufwand und die Lagerkosten. Effektivere CIP-Verfahren mit reduzierten Reinigungszyklen und somit der geringeren Verwendung von Reinigungsmitteln, Wasser und Energie tragen ebenfalls zu den niedrigen Gesamtkosten des Unique SSV bei.

Bauwesen

Die Alfa Laval Unique SSV-Serie besteht aus einem, zwei oder drei Ventilkörpern, einem Plug, einer Dichtung, einem Aktuator und einem Spannring.

Produktvorteile

  • Robuste und verlässliche pneumatische Sitzventile
  • Rentabel
  • Hohe Hygienestandards und aseptische Kompatibilität
