Alfa Laval - Vakuumkondensator

Vakuumkondensator

Alfa Laval AlfaCond Kondensatoren sind speziell für die Kondensation von Dampf unter Vakuum konzipiert. Die Plattenkondensatoren eignen sich hervorragend zum Einsatz als Kondensatoren in Verdampfersystemen, als Ethanolkondensatoren in Bioethanolanlagen, als Pfannendunstkondensatoren in Zuckerraffinerien oder als Turbinenkondensatoren in kleinen Kraftwerken. Mit seinem kompakten Design ist der AlfaCond auch dort einsetzbar, wo nur begrenzter Raum zur Verfügung steht.

Alfa Laval AlfaCond condensers

Hocheffizient und kompakt

AlfaCond ist der erste Plattenkondensator der Welt, der speziell für die Kondensation unter Vakuum entwickelt wurde – hocheffizient und sehr kompakt. Seine Kompaktheit und sein effizientes Design machen AlfaCond heute zur bevorzugten Alternative zu den grossen Rohrbündelkondensatoren. Außerdem lässt sich AlfaCond durch Cleaning-in-Place (CIP) oder mechanisch leicht reinigen.

AlfaCond ist eine Alternative zu direkten Kondensatoren, wenn Kondensatrückspeisung das Ziel und wenig Platz vorhanden ist. Der AlfaCond ist mit oder ohne Unterkühlung des Kondensats konfigurierbar. Nicht-kondensierbare Gase werden über den Kondensatauslass abgeleitet und dem Vakuumsystem zugeführt.

Ausgestattet mit durchdachten Merkmalen sind die AlfaCond Wärmeübertrager wartungsfreundlich und langlebig. AlfaCond ist mit einer geklebten Dichtung ausgestattet. Dabei kommt ein ofengehärteter Zweikomponenten-Epoxidkleber zum Einsatz, der die Dichtung bei allen Reinigungsbedingungen an ihrem Platz hält. Darüber hinaus ermöglichen die kugelgelagerte Druckplattenaufnahme, die kugelgelagerten Spannbolzen und das Fünf-Punkt-Ausrichtungssystem der Platten mit verstärkten Aufhängungen ein schnelles und einfaches Öffnen und Schließen des Wärmetauschers, ohne dass spezielle Werkzeuge erforderlich sind oder die Platten beschädigt werden.

Sicherheit, die beruhigt

Das globale Alfa Laval Servicnetz ist immer ganz in Ihrer Nähe.

Vorteile

  • Optionale Unterkühlung von Kondensat und nicht kondensierbaren Gasen
  • Einfach an veränderte Aufgabenstellungen anzupassen
  • Leicht installierbar
  • Hohe Wartungsfreundlichkeit
  • Zugang zum globalen Alfa Laval Servicenetz

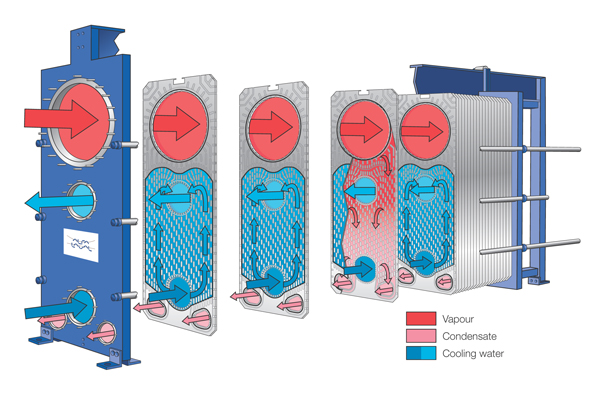

So funktioniert es.

.

AlfaCond plate condenser

Die Wärmeübertragungsfläche eines gedichteten Platten-und-Rahmen-Wärmetauschers besteht aus einer Reihe geprägter Platten, die zwischen Gestell- und Druckplatte montiert sind. Die Abdichtung zwischen den Platten in dem AlfaCond besteht aus Laserschweißnähten und Dichtungen. Der Dampf kondensiert im geschweißten Kanal und das Kühlwasser strömt durch den gedichteten Kanal. Der Kondensator verfügt über eine einzigartige Konfiguration der Plattendurchgänge, die speziell für die Vakuumkondensation konzipiert ist.

Die Kanäle sind asymmetrisch mit einem größeren Abstand auf der Dampfseite und einem kleineren Abstand auf der Kühlwasserseite. Das bewirkt einen sehr geringen Druckabfall auf der Dampfseite und eine hohe Geschwindigkeit und Turbulenz auf der Kühlwasserseite. Zusammengenommen maximiert dies die Wärmeübertragungseffizienz und minimiert die Verschmutzung.



Teil eines breiten Spektrums an gedichteten Plattenwärmetauschern

AlfaVap ist ein individuell konfigurierbarer Steigstrom-Plattenverdampfer.

Industrial line ist eine äußerst vielseitige Wärmetauscher-Serie für industrielle Einsätze aller Art.

Industrial semi-welded line. Die kassetten-verschweißte Industriewärmetauscher-Serie kommt zum Einsatz, wenn Dichtungen für eines der Medien ungeeignet sind oder höhere Auslegungsdrücke erforderlich sind.

WideGap ist eine Wärmetauscher-Serie, die sich für Anwendungen mit faserhaltigen und hochviskosen Flüssigkeiten sowie Flüssigkeiten mit groben Partikeln eignet.

Diabon® ist ein Plattenwärmetauscher mit Platten aus Graphit, der für sehr korrosive Medien verwendet wird.

AlfaQ™ ist eine AHRI-zertifizierte Plattenwärmetauscher-Serie mit Dichtungen.
