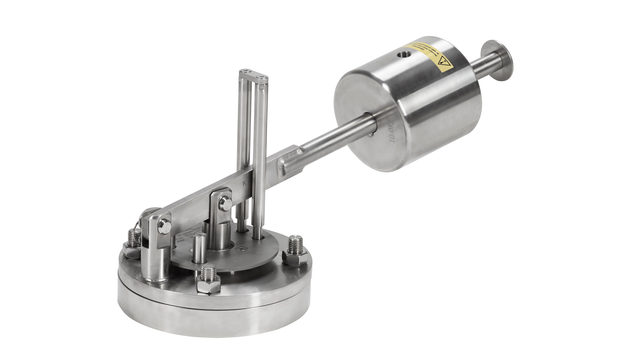

SB Druckbegrenzungsventil
Das Alfa Laval SB Druckentlastungsventil ist ein hygienisches Sicherheitsventil, das überschüssige Flüssigkeit bei Überdruck durch Überfüllung im Tank ableitet. Überschreitet der Druck einen voreingestellten Wert, öffnet das Ventil und lässt Flüssigkeit ab, bis der Druck wieder unter den Sollwert fällt. So werden Schäden am Tank verhindert und ein sicherer Betrieb gewährleistet.
Flexibel konzipiert zur Ableitung von Überdruck aus Behältern oder Anlagen
- Kosteneffizientes, hygienisches Design
- Schutz vor Tanküberfüllung und Überdruck
- Hervorragende Hygiene
- Individuell an Prozessanforderungen anpassbar
- Leicht zu reinigen
Dieses Flüssigkeits-Druckentlastungsventil schützt Drucktanks und Behälter in hygienischen Prozesslinien der Brauerei-, Molkerei-, Lebensmittel-, Getränke- und vieler anderer Industrien. Das Ventil kann in ein SCANDI BREW® Tankdeckelsystem integriert werden.
Wie funktioniert das Flüssigkeits-Druckentlastungsventil?
Konstruktion
Das Alfa Laval Druckentlastungsventil ist ein Sicherheitsventil mit Totgewicht. Es entspricht PED 97/23/EG, EN 4126-1 und EN 764-7 und ist in zwei Ausführungen erhältlich:

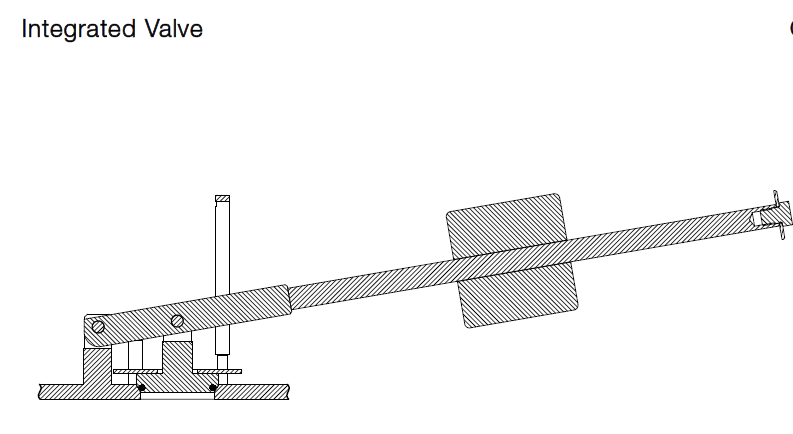

- Integriert in ein SCANDI BREW® Tankdeckelsystem

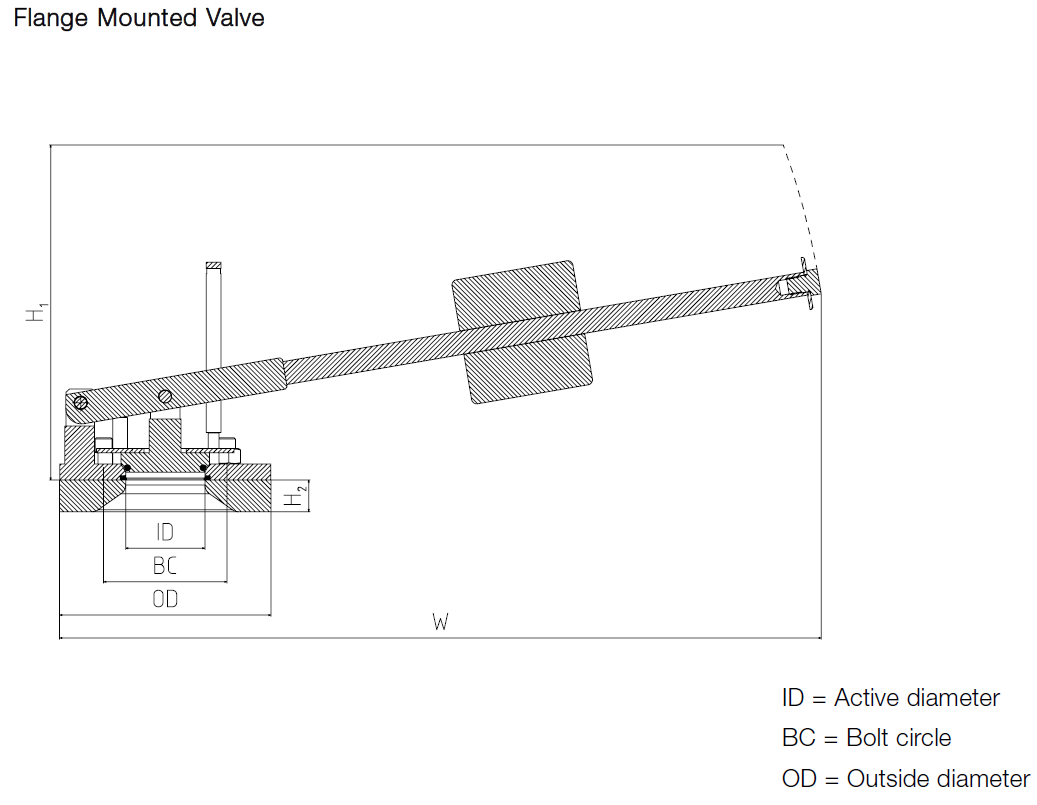

- Mounted on its own counter flange
Funktionsprinzip
Das Flüssigkeits-Druckentlastungsventil wird mit einem Gegengewicht geliefert, das auf den vom Kunden gewünschten Öffnungsdruck eingestellt und fixiert ist. Überschreitet der Druck im Tank den voreingestellten Öffnungswert, entlastet das Ventil den Überdruck.
Der voreingestellte Öffnungsdruck muss über dem Betriebsdruck des Tanks liegen: 0,1 bar darüber bei Betriebsdrücken <1 bar und 10 % darüber bei Betriebsdrücken ≥1 bar. Das Ventil sollte waagerecht montiert werden. Eine maximale Neigung von 10° ist zulässig, der Hebelarm muss dann jedoch zur Mitte des zylindrokonischen Tankdeckels zeigen.
Cleaning-in-Place (CIP)

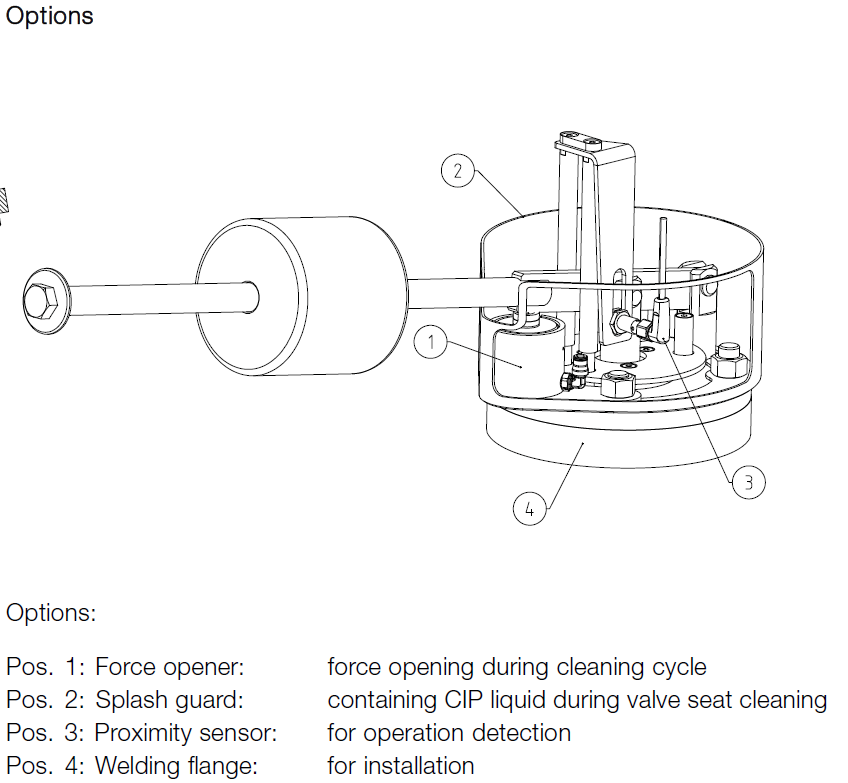

Das Alfa Laval Druckentlastungsventil wird im geschlossenen Zustand durch den Tankreinigungskopf gereinigt. Die Reinigung des Ventilsitzes ist dabei jedoch nicht enthalten. Um den Ventilsitz in den Reinigungszyklus einzubeziehen, sind ein optionaler pneumatischer Zwangsöffner und ein optionaler Spritzschutz erhältlich.
