Unique Mixproof für große Partikel

Dieses Modell wird insbesondere für Anwendungen empfohlen, die sich mit sehr großen Partikeln oder hochviskosen Flüssigkeiten befassen, denn hier bietet dieses Ventil dieselben wesentlichen Vorteile wie die Unique Mixproof-Ventile, ist aber speziell angefertigt mit großen Öffnungen von bis zu 45 mm Durchmesser konstruiert.

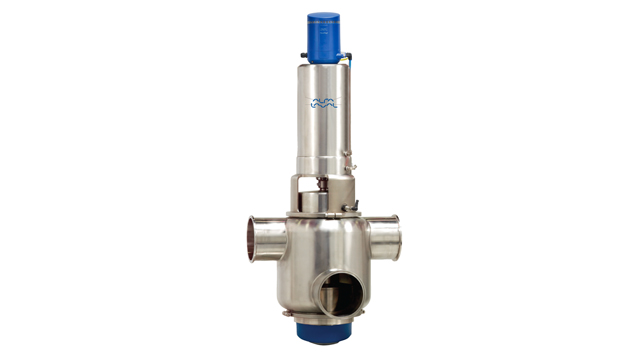

Unique Mixproof Large Particle w ThinkTop V70 640x360

Kostengünstiges Mixproof-Ventil

Das Alfa Laval Unique Mixproof-Ventil weist zwei voneinander unabhängige Kegel auf, was bedeutet, dass ein einzelnes Unique Mixproof-Ventil zumeist zwei oder mehrere Ventile anderer Art ersetzen kann.

Besonders leckagefreier Betrieb

Die hochmoderne Doppelsitz-Konstruktion bietet des Weiteren einen langanhaltenden und leckagefreien Betrieb, wodurch das Risiko einer Produktverunreinigung minimal ist. Der Einsatz von Doppellippendichtung bietet zusätzlichen Schutz, um den sichersten hygienischen Betrieb zu garantieren.

Leicht zu wartendes und zu reinigendes Ventil

Die Unique Mixproof-Ventile verfügen über eine Toplader-Konstruktion, die die Wartung zeiteffizient und simpel gestaltet. Sie beinhalten ebenfalls verstellbare NO Komponenten, einen äußerst wartungsfreundlichen Aktuator und eine eingebaute Leckerfassung an allen Dichtungen. Unique Mixproof-Ventile erfüllen die meisten anspruchsvollen hygienischen Standards und können optional mit dem hygienisch vorteilhaften SpiralClean Reinigungssystem geliefert werden.

Klicken Sie auf die Playlist, um alle 4 Animationen zu sehen!

Sie können die Vorteile der Nutzung von Unique Mixproof-Ventile gänzlich ausschöpfen, wenn Sie sie mit den Alfa Laval ThinkTop und ThinkTop Basic Ventilsensorik- und Steuerungseinheiten kombinieren.

Ventilknoten - individualisierte Materialflusslösungen

Wir sind ausgesprochene Spezialisten in der Lieferung von bereits vorgefertigten Ventilknoten, die jedoch auf eine Art individualisiert werden, dass spezifische und individuelle Anforderungen zur vollen Zufriedenheit erfüllt werden können.
Unsere Expertise hilft dabei, das effizienteste Flussmanagement für Sie zu schaffen und trotzdem so wenige Komponenten wie möglich zu nutzten, um kosteneffizient zu handeln und Schlüsselfragen, wie Temperaturwechselbeanspruchung, Reinigungsfähigkeit, Entleerbarkeit und Flusssteuerung wirksam aufzuklären.


Alfa Lavals Ventilkoten können bereits vorgefertigt und vorgeprüft geliefert werden - ausgestattet mit einer vollständigen Verkabelung und mit allen notwendigen Pneumatikschläuchen, Stromkästen und angeschlossenen Bedienfeldern.
Dies bedeutet, dass Sie sogar komplexe Installationen zeitnah in Betrieb nehmen können, wodurch kostbare Zeit eingespart wird und Einnahmeausfälle, die mit Problembehandlungen vor Ort und Ausfallzeiten zusammenhängen, vermieden oder stark reduziert werden können.

Für weitere Informationen wenden Sie sich bitte an die verfügbare Dokumentation und Auswahlhilfe (siehe unten).

Als rentable Alternative zu dem Unique Mixproof-Ventilsortiment bietet Alfa Laval auch standardmäßige SMP Mixproof-Ventile.

Produktvorteile

  • Kostengünstig
  • Sicherer und hygienischer Betrieb
  • Einfach zu warten und zu reinigen

Produktkatalog

Die aktuelle Online-Version von „Close at Hand“

Finden Sie ein Alfa Laval-Produkt

So funktioniert es.

Konstruktion

Das Konzept des Unique Mixproof-Ventils basiert auf einer Reihe von Basiskomponenten, darunter Ventilkörper, Ventilkegel, Stellantriebs- und Reinigungsoptionen sowie Zubehör, das ein breites Anwendungsspektrum ermöglicht. Mit diesen Komponenten können Sie ein Unique Mixproof-Ventil bauen, das genau Ihren Prozessanforderungen entspricht.

Um die Wartung zu vereinfachen, verfügt das Unique Mixproof-Ventil auch über Leckageerkennungslöcher, die vorab über Verschleiß oder Beschädigung statischer O-Ringe informieren. Betreiber können das Ventil jederzeit visuell prüfen, ohne es demontieren zu müssen.Unique Mixproof exploded view w ThinkTop V70_600x375.jpg

Arbeitsweise

Das Alfa Laval Unique Mixproof-Ventil ist ein federschließendes (NC) Ventil, das aus der Ferne mit Druckluft gesteuert wird.

Zur Trennung der beiden Flüssigkeiten verfügt das Ventil über zwei voneinander unabhängige Kegeldichtungen. Der Raum zwischen den beiden Dichtungen bildet eine atmosphärische Leckagekammer. Im seltenen Fall eines unbeabsichtigten Produktaustritts fließt das Produkt in die Leckagekammer und wird durch den Leckageauslass abgeführt.

Bei offenem Ventil ist die Leckagekammer geschlossen. Das Produkt kann dann ohne Verschütten von einer Leitung zur anderen fließen. Das Ventil kann leicht gereinigt und vor den Auswirkungen eines Wasserschlags entsprechend den spezifischen Prozessanforderungen und der Konfiguration des Ventils geschützt werden. (Während des Ventilbetriebs tritt kein Produkt aus).

Unique mixproof spiral clean.jpg







SpiralClean System

Um die hygienischen Betriebsbedingung des Unique Mixproof-Ventilsortiments garantieren zu können, bietet Alfa Laval sein SpiralClean System an, das in der Lage ist die entlasteten oberen und unteren Kegel und die Leckagekammer der Ventile zu reinigen. SpiralClean benötigt weniger Reinigungsflüssigkeit, Versorgungsmedien und Zeit als vergleichbare Modelle und reinigt dennoch gründlicher und wirkungsvoller als konventionelle Reinigungsgeräte. Alle externen CIP Systeme für Unique Mixproof-Ventile beinhalten zudem standardmäßig die SpiralClean Konstruktion.

Ein weiterer großer Vorteil ist, dass SpiralClean es dem Unique Mixproof-Ventil selbst unter aseptisch-artigen Bedingungen ermöglicht zu arbeiten, wodurch unter dem Einsatz von Dampf bei den CIP-Rohren eine Dampfbarriere zu der Atmosphäre erschaffen wird.

Optionen

  • Die 3A Version ist auf Anfrage erhältlich.
  • produktseitige Dichtungen HNBK, NBK oder FKM
  • Steckteile oder Klemmen gemäß erforderlicher Standards
  • Steuerung und Rückmeldungen: ThinkTop oder ThinkTop Basic
  • Seitenmeldungen für Erkennung am oberen Sitzlift
